KN-BX4300融合通信调度指挥箱产品设计以一体化、集成化、便携化为核心,以质量和满足客户需求为原则,首创多屏协同显示控制设计,为用户提供了三块监视屏和一块触控屏,其中三屏采用翻折式设计(单屏尺寸为 17.3 寸),一屏触控(10.1 寸),四屏联动使用,实现了多路高清视频源同步显示和四分屏预监的功能。
应用场景
指挥箱内置视频切换模块,可将内外部视频源进行任意切换显示;同时内置中央控制模块,可将视频切换模块、视频编解码模块等在一个控制界面进行统一控制;在保证产品小型化、轻量化的同时,也确保了设备的可靠性和抗震性;该产品支持单兵携行或车辆运输至目的地,可就地高速展开工作,适用于应急指挥现场、开设式指挥部、临时驻地指挥所、扩展调度指挥中心等多行业应用场景。
![KN-BX4300融合通信调度指挥箱](https://www.keneuc.cn/uploads/allimg/20240613/1-2406131IST16.jpg)
产品特点
内置电池,开机即用
采用军工三防箱体,安全可靠
采用模块化设计,用户可以按需自由组合通信模块
高度集成多种通讯模块
互通能力强,可灵活接入多种网络
高集成、高可靠、便携性高
拉杆式设计,方便携行
专为应急处置场景设计,适应极端环境,保障现场通信的高稳定性和可靠性

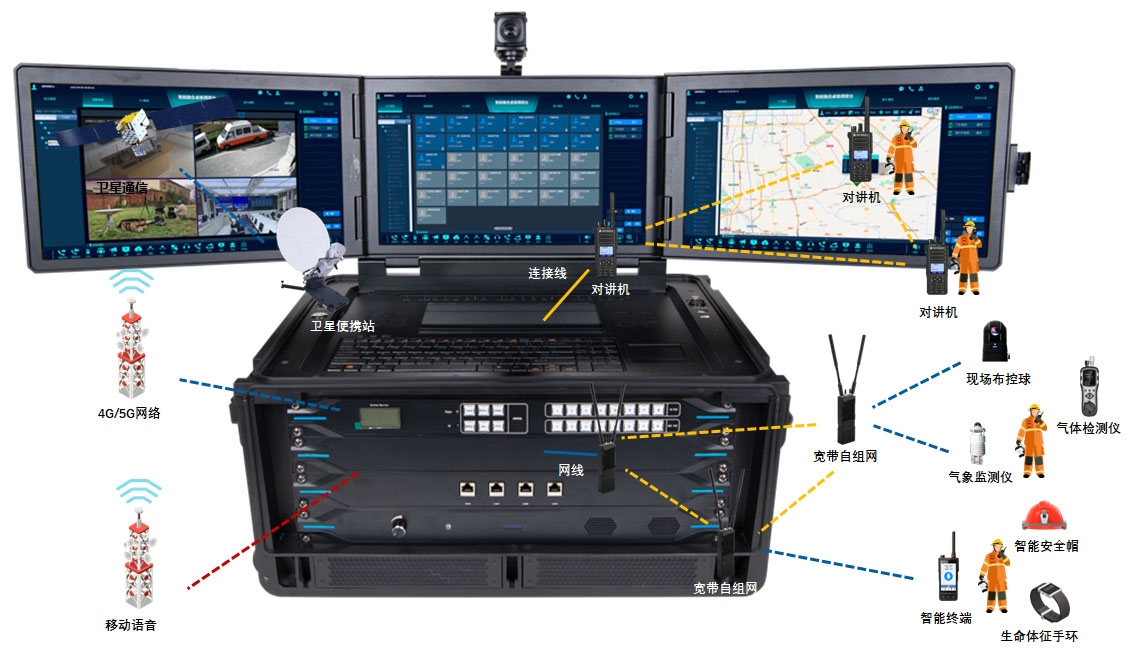

应用场景
![指挥箱应用场景](https://www.keneuc.cn/uploads/allimg/20240613/1-2406131I931350.jpg)
机箱物理规格
供电:100-240VAC 1.7A 50/60HZ
运输尺寸:605mm宽 * 468 mm深 * 320 mm高
工作尺寸:1310mm宽 * 475mm深 * 638mm高
重量(含模块):≤35KG
主结构材料工艺:航空铝镁合金采用 CAM 制造工艺
箱体材料工艺:高分子聚乙烯、耐磨、耐高低温、高强度
箱体散热:风扇主动散热
电池(选配):运行不低于4小时
工作温度:-10 ~ 55℃
机箱防护等级
运输状态:IP67
工作状态:IP54
设备接口
USB接口:USB2.0*2
视频接口:输出接口4路 输入接口4路
LAN口:5个100Mbps
WAN口:1个(配路由模块)
PC电脑
CPU:Intel®I7-8565U 1.8GHz四核八线程处理器
内存:DDR4 8GB
硬盘:SSD固态硬盘 120G
散热:自带整体散热片无风扇
工作温度:-10℃~60℃
监视屏
数量:3个
尺寸:17.3寸 16:9
亮度:1000 cd/㎡
分辨率:1920*1080
对比度:600:1
工作温度:0-70℃
触摸屏
数量:1个
尺寸:10.1寸
分辨率:1280(H)*800(V)
显示区域:235.95mm(W)x133.26mm(H)
工作温度:0℃~60℃
类型:投射式电容屏
触点数量:10点
摄像机
数量:1个
总像素:400万像素
有效像素:2688(Hx)1520(V)
光学变焦:10倍 f=4.9~49mm
高清输出:1080P/720P/480P 60FPS HDMI 1.4
图像翻转:180度翻转
工作温度:0-55℃
功耗:12V/2W
会议麦克风
数量:1
指向特性:心形单指向型(驻极体电容式)
频率响应:60Hz-16KHz
灵敏感度:-40dB/±3dB(7.0mV) re 1V at 1Pa
低频衰减:125Hz 6dB/OCTAVE
输出阻抗:250Ω
最大承受音压:140dB SPL 1 kHz At1% T.H.D.
信噪比:65dB.1kHz AT 1PA
动态范围:111dB.1KHz at MAX SPL
输出连接:三针卡农公头
鹅颈尺寸:325mm
电源供应:幻象电源直流11-48V
电脑麦克风
数量:1个
指向特性:心形单指向型(驻极体电容式)
频率响应:60Hz-16KHz
灵敏感度:-40dB/±3dB(1KHz)
低频衰减:125Hz 6dB/OCTAVE
输出阻抗:250Ω
最大承受音压:135dB SPL 1KHz at 1% T.H.D
信噪比:66dB.1KHz at 1PA
动态范围:111dB.1KHz at MAX SPL
鹅颈尺寸:365mm
喇叭
数量:4个
阻抗:4欧姆
功率:3W*2
其他功能
视频切换模块:支持
中央控制模块:支持
电池(选配)
容量:35AH/14.4V MAX 500WH
工作时间:4小时
充电时间:11小时
工作温度:0℃~55℃
指示灯:充电、25% 50% 75% 100% 状态指示灯
开关:是
