一、互易器件和非互易器件
连接器、耦合器等大多数无源器件的输入和输出端是可以互换的，称为互易器件。然而光通信系统也需要非互易器件，如光隔离器和光环形器。光隔离器是一种只允许单方向传输光的器件，即光沿正向传输时具有较低的损耗，而沿反向传输时却有很大的损耗，因此可以阻挡反射光对光源的影响。对光隔离器的要求是隔离度大、插入损耗小、饱和磁场低和价格便宜。某些光器件特别是激光器和光放大器，对于从诸如连接器、接头、调制器或滤波器反射回来的光非常敏感，引起性能恶化。因此通常要在最靠近这种光器件的输出端放置光隔离器，以消除反射光的影响，使系统工作稳定。
二、光隔离器——单方向传输光器件
光通信用的隔离器几乎都用法拉第磁光效应原理制成，图5.2.1表示法拉第旋转隔离器的原理。起偏器P使与起偏器偏振方向相同的非偏振入射光分量通过，所以非偏振光通过起偏器后就变成线性偏振光，调整加在法拉第介质的磁场强度，使偏振面旋转45°，然后通过偏振方向与起偏器成45°角的检偏器A。光路反射回来的非偏振光通过检偏器又变成线偏振光，该线偏振光的偏振方向与入射光第一次通过法拉第旋转器的相同，即偏振方向与起偏器输出偏振光的偏振方向相差45°。由此可见，这里的检偏器也是扮演着起偏器的作用。反射光经检偏器返回时，通过法拉第介质后，偏振方向又一次旋转了45°，变成了90°，正好和起偏器的偏振方向正交，因此不能够通过起偏器，也就不会影响到入射光。光隔离器的作用就是把入射光和反射光相互隔离开来。图5.2.2表示厚膜Gd：YIG构成的隔离器结构。

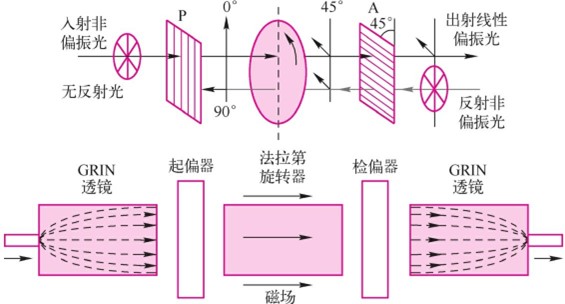

图5.2.1法拉第旋转隔离器工作原理
图5.2.2厚膜Gd:YIG构成的隔离器结构
三、 光环形器——3个端口的光隔离器
光环行器除了有多个端口外，其工作原理与光隔离器类似，也是一种单向传输器件，主要用于单纤双向传输系统和光分插复用器中。光环形器用于单纤双向传输系统的工作原理如图5.2.3所示，端口1输入的光信号只在端口2输出，端口2输入的光信号只在端口3输出。在所谓“理想”的环行器中，在端口3输入的信号只会在端口1输出。但是在许多应用中，最后一种状态是不必要的。因此，大多数商用环行器都设计成“非理想”状态，即吸收从端口3输入的任何信号，方向性一般大于50dB。用多个光隔离器就可以构成一个只允许单一方向传输的光环形器。

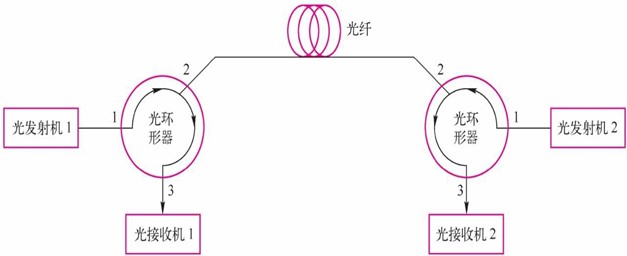

图5.2.3光环行器用于双向传输系统
