手持终端—LTE终端和视频记录仪

       1、总体架构
宽带终端设备在通信制式上支持专网LTE,同时，也支持公网2G/3G/LTE.专网LTE、WiFi、蓝牙和NFC等宽带技术，是一款纯宽带结合的设备，目标用户为应急通信行业提供视频和语音需求，主要用于满足用户工作在公网宽带+专网宽带混合网络时的使用需求。

       宽带终端设备系列将公网宽带的软硬件平台和专网宽带的软硬件平台进行融合，开发出全新的软硬件平台，以实现公专宽带通信技术的完美融合。

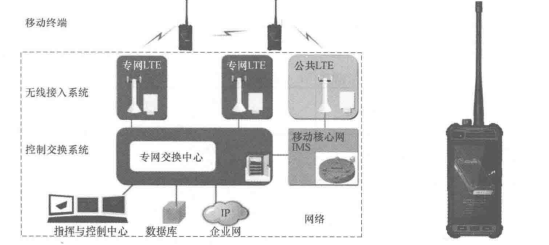

图5.32  宽带公专网融合技术拓扑图                    图5.33   LTE  终端

2.技术参数

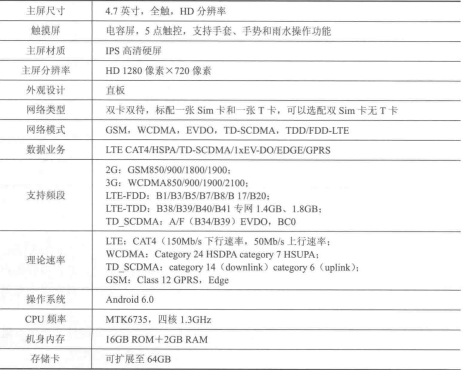

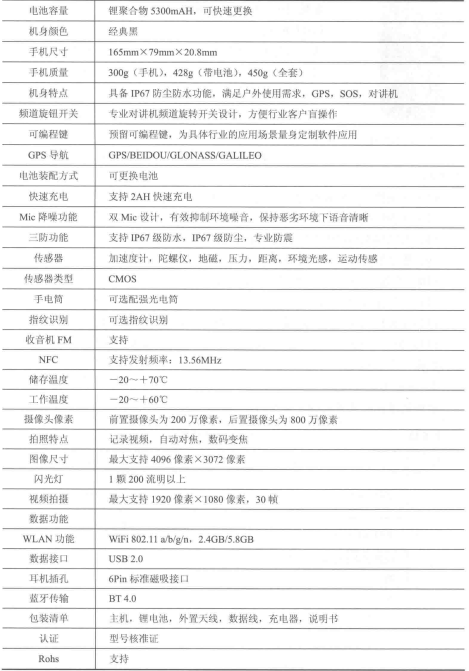

       LTE终端的规格参数见表5.9。

表5.9 LTE终端的规格参数

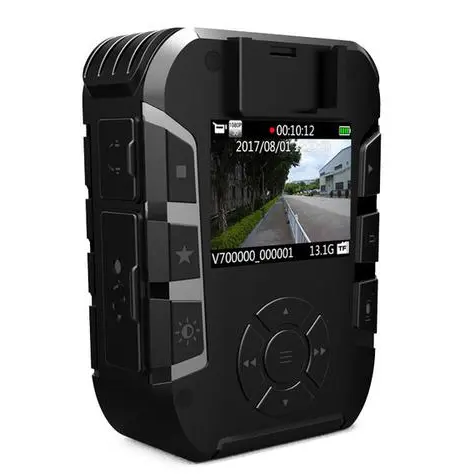

       视频记录仪如图5.34所示。

图5.34视频记录仪业。

1. 功能特点

     (1) 符合美国军用标准，整机防护等级IP68o

     (2) 公安一所语音加密，公安三所数据加密。

   （3) 数据直接加密，无惧传输管道泄密。

     (4) 视频记录仪所有指标符合国家公安部视频记录仪行业标准。

     (5) 可作为肩咪连接二代智能对讲机使用，其扬声器功率为2W。

     (6) 智能终端可给视频记录仪供电，延长RSM的工作时间。

     (7) 远程终端控制数据实时传输。

     (8) 智能终端可时时查看记录仪存储内容并回传给后台。

     (9) 紧急报警时，后台可直接查看现场视频。

     (10) 单独工作时间：连续录像时间可大于5h。

     (11) 比较薄，厚度小于25mm。

     (12) USB2.0高速数据传输：32GB媒体数据有线上传只需22min。

     (13) 使用千兆路由器通过WiFi数据传输：32GB媒体数据，并发20台同时上传数据只需160min。

2. 业务功能

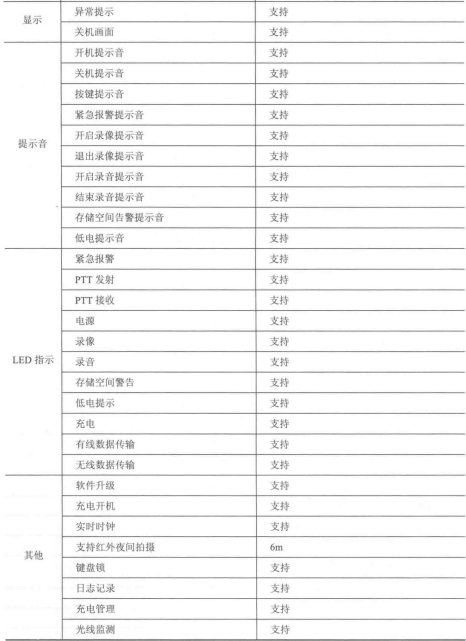

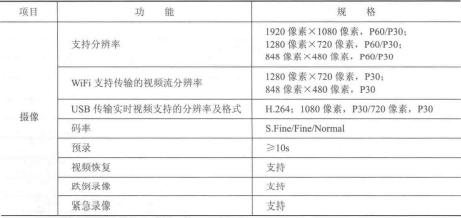

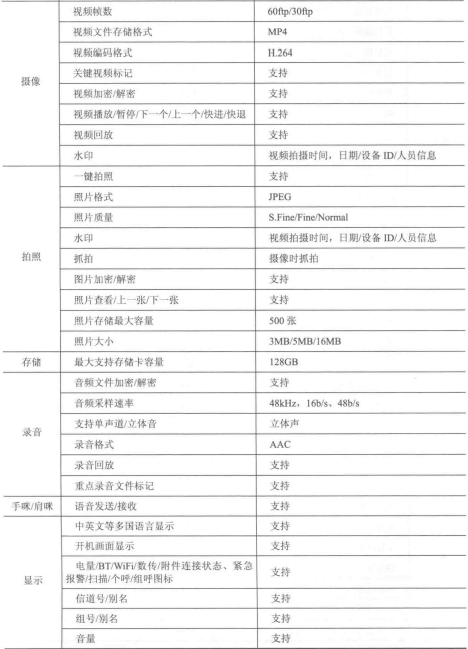

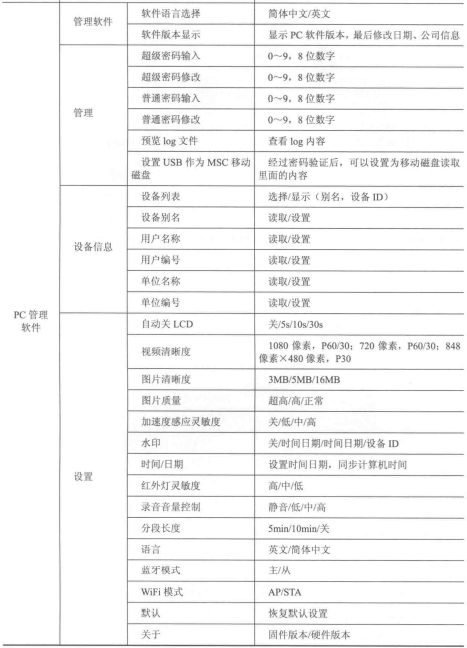

视频记录仪的业务功能见表5.10。

表5.10 视频记录仪的业务功能

3. 性能指标

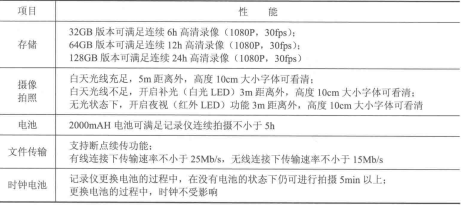

      视频记录仪的性能参数见表5.11。

表5.11 视频记录仪的性能参数

4. 配件及清单

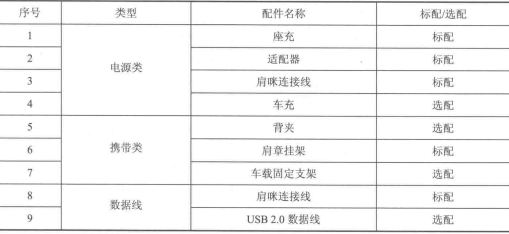

      视频记录仪的配件及清单见表5.12。

表5.12 视频记录仪的配件及清单

5. 典型应用

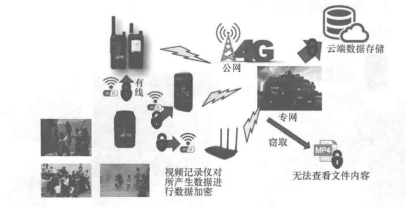

      (1) 图像回传。视频记录仪在前方釆集的突发事件的视频图像或实时视频数据，在视频记录仪中进行加密，通过有线或无线的方式传递给智能对讲机、云终端或路由器等可接入网络的设备，如图5.35所示。这些设备再将数据通过移动数据公网或专网传递至云端数据库存储。由于所有传输管道中传递的数据在源头已

经加密，所以对数据传递路径要求较低，形式更灵活多样，不必担心因传递过程出现数据泄露而导致的安全问题。

图5.35图像回传示意图

（2）后台加密调用。指挥调度中心通过连接云端数据存储获取一线数据影像（图5.36）,同时可以实时控制一线现场的视频釆集终端进行实时视频的回传。所有数据均在调度中心本地服务器上解密，拒绝信息泄露。

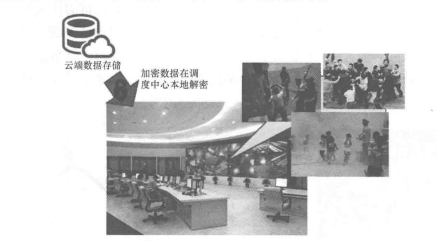

图5.36  指挥调度中心图像获取示意图

       （3）一体机与分机配套应用。视频记录仪一体机主要由人员携带，获取非本人之外的移动数据影像。分体视频记录仪由于摄像头布置更加灵活，所以既可以单兵携带同时也可以作为车辆内部的监控使用。通过将分体视频记录仪摄像头以较高高度的架设，来实现对车辆内部状况的监控。除可以监视危险以外，还可以规范人员在工作中的不恰当行为。一体机与分体机的应用场景如图5.37所示。 

       (4) 离线应用场景。工作人员携带视频记录仪，可肩挂或手持。视频记录仪处于工作状态时，仅进行视/音频录像，不实时回传。待回到办公场所，釆取有线或无线的方式，将存储的音视频上传到服务器管理端。视频记录仪离线应用场景如图5.38所示。

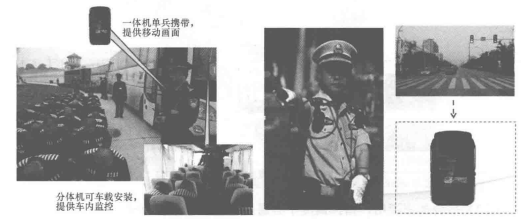

图5.37  一体机与分体机的应用场景           图5.38 视频记录仪离线应用场景

       (5) 在线实时回传应用场景。工作人员携带视频记录仪，可肩挂或手持。视频记录仪处于工作状态时，在录制视/音频录像的同时，通过智能终端实时回传至服务器。视频回传的方式：借助多模智能终端，通过数字集群宽窄带融合专网，或者通过公网回传到服务端；借助热点WiFi设备，视频回传到服务端。视频记录仪在线应用场景如图5.39所示。

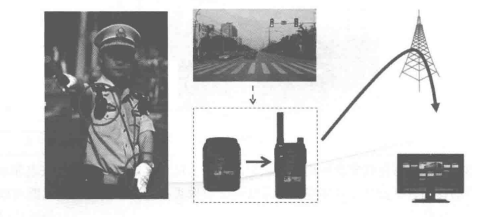

图5.39   视频记录仪在线应用场景
