1. LoRaWAN协议的扩展与衍生
在6.1节讲述后，我们知道LoRaWAN协议虽然有诸多优点，但是也存在一定的不足，需要不断地更新和发展。本节针对LoRaWAN协议的一些受限应用而展开讲述。由于LoRa是一个非常优秀的底层调制技术，许多低延迟或点对点应用都希望通过LoRa调制来实现，而LoRaWAN协议使用在这类方案中不合适，但是使用私有协议又太封闭而无法把行业和市场做大。因为上述原因，许多LoRa联盟企业着手开发LoRaWAN的扩展协议，在得到广大LoRa联盟会员认可后，可以变为正式标准。而有的公司针对一些特殊应用，利用LoRa的调制特点和LoRaWAN的网络优势衍生自己的协议，并努力推广为LoRa联盟的分支协议。扩展标准的优势是可以在LoRaWAN协议上直接增加，向下兼容，而衍生标准的特点是无法与LoRaWAN兼容，形成独立的一支标准流派。
本节根据LoRaWAN的几个局限点展开讲解：
（1）LoRaWAN单跳结构限制了LoRa传输的距离，在极端环境下需要中继的方式将信号从深度室内覆盖的区域传出来。从而引出了LoRaWANRelay协议。
（2）如果LoRaWAN的两个终端设备需要完成通信和互控，由一个终端设备发起，通过网关到网络服务器和应用服务器，再下行到网络服务器、网关，最后到达被控终端设备。即使这两个设备非常靠近，在LoRaWAN标准中也需要按照此流程，即使网络状况良好，其通信时长也要0.5s。一旦上行通道遇到丢包，下次重传需要2s之后，实时性和效率太差。为此，阿里巴巴开发了基于LoRaWAN协议的终端设备与终端设备通信的协议，命名为LoRaWAND2D。
（3）智能家居等应用，对节点有高稳定性及高实时性要求，还需要具备群组广播功能。甚至当系统断网后，依然可以实现自动化互控智能家居的需求，同时还需要满足低成本、小尺寸等要求。根据如上需求，Yosmart公司开发了YoLink智能家居协议。
2. 一、LoRaWAN中继Relay协议
在许多的LoRa应用中，都存在由于墙太厚，终端设备无法与网关通信的问题。而为此额外增加多个网关，无论是在施工难度还是整体成本上都是很麻烦的一件事。如果有一个中继器，那么这个问题就可以解决了，如图6-7所示。在许多水表和气表的LoRa私有协议应用中，都采用电池供电的中继器方案。采用中继器的方案可以节省网关和施工，在表计行业很常见。在5.1.3小节中LoRa的Mesh网络架构就是使用中继 实现抄表的案例。但是LoRaWAN协议在建立之初规定了必须单跳的星状网络结构，限制了此类中继的应用。单跳规定限制严格的原因是
LoRaWAN标准制定时初期，标准制定者对LoRa的信心太足，认为再恶劣的环境LoRa都能传出信号。主要原因是中国的建筑更密集，且表计放置环境恶劣，国外的标准专家没有意识到。为了弥补这个硬伤，多家LoRa联盟会员开发了Relay协议。

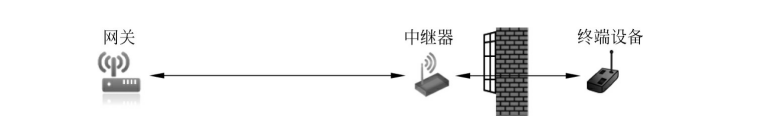

图6-7 中继方案应用示意图
这个中继器必须具备安装方便（不接外部电源），维护方便（稳定且低功耗），而且协议兼容（所有的LoRaWAN用户可以使用），低成本。
1.Relay协议强制需求
（1）兼容性：
- 中继器机构应与LoRaWAN规范1.1.X和1.0.X兼容。
- 中继器机构不得影响NS和AS。
- 中继器和终端设备应能从中继模式恢复正常运行。
- 中继设备应支持终端设备连接或重新连接网络。
- 中继器机构应与OTAA设备和ABP设备兼容。
（2）Class支持种类：
- 中继器应支持ClassA和ClassB操作。
- 中继器应支持在ClassA、ClassB和ClassC运行的终端设备。
（3）安全性：
- 中继器应考虑安全方面。
- 中继器不得在两个终端设备之间中继任何信息。
（4）设计总则：
- 中继器应为电池供电。
- 中继器的电池尺寸应合理，能支持中继器工作5年而不更换电池。
- 中继器应最多支持10个终端设备。
- 中继设备应最多每天为每个设备转发10个数据包。
根据上述中继器的要求，其硬件实现的方式为一个最简单的LoRa模组，其带有一个大电池，电池要求大于或等于2A·h。如图6-8所示，此种方案是成本最低，功耗最低，安装也方便的中继器实现方式。
图6-8 中继器硬件模块图
2.Relay入网及数据交互流程

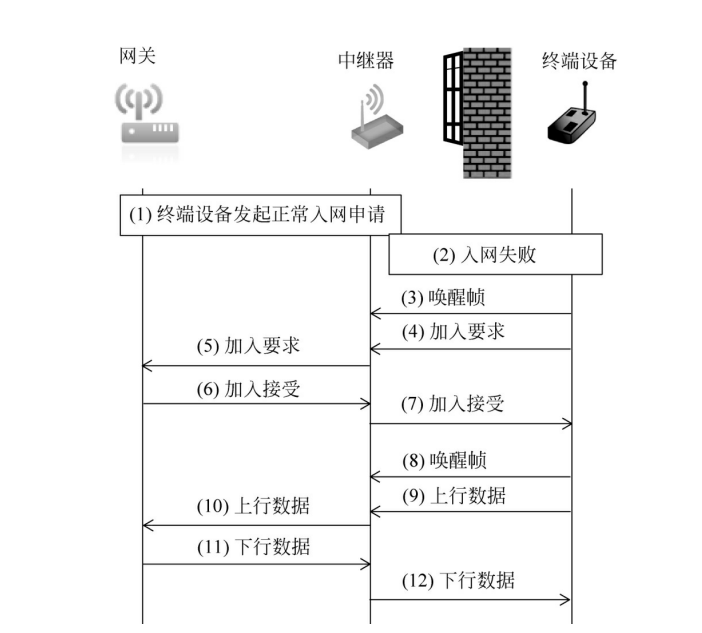

当中继器架设后，信息流的流程如图6-9所示。
（1）原有的终端设备发起正常的入网申请。
（2）由于终端节点的信号被厚墙阻挡，信号太弱，网关无法解调，则无法收到入网应答，入网失败。
（3）终端设备发起Relay唤醒帧，中继器被唤醒。
（4）终端设备发起入网申请，中继器接收到入网申请数据。
（5）中继器将收到终端设备的入网申请转发，信息传递到网关。
（6）网关下行接受入网应答信息。
（7）中继器将网关的下行信息转发给终端设备。
（8）终端设备发起Relay唤醒帧，中继器被唤醒。
（9）终端设备发送上行信息，中继器接收到上行信息。
（10）中继器将收到终端设备的上行信息转发，信息传递到网关。
（11）网关发送下行应答信息。
（12）中继器将网关的下行信息转发给终端设备。
在上述通信过程中，中继器一直以该终端设备的身份对着网关“传话”，所以LoRaWAN网关不能解析出收到的数据是Relay传来的还是终端设备直接传来的。在LoRaWAN网关“眼中”，只有一个终端设备按照正常的LoRaWANClassA方式与网关进行通信。这就是Relay协议对于LoRaWAN兼容的优势。
图6-9 Relay入网流程图
Relay还可以代表多个终端设备与网关通信，同样网关收到的数据解析为多个终端设备通信，并不能意识到Relay的存在。
3.唤醒方式

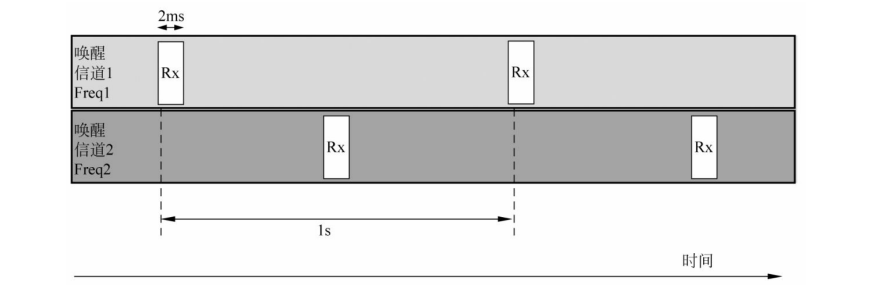

Relay为了省电，不能一直处于监听状态，只能间歇性地处于监听状态。图6-10所示为一种Relay的方案，在两个不同唤醒频道（与LoRaWAN的上行与下行通道不同专门开辟的两个信道），采用 SF=7、BW=125kHz或者SF=8、BW=500kHz作为LoRa调制模式。Relay在每个信道每秒监听2ms时间，采用CAD模式。中继器一旦检测到有对应扩频因子和带宽的信号会唤醒接收窗口，接收后面的数据。Relay模式下间隔时间和扩频因子是可以设置的，跟系统的延时和功耗要求相关。监听时间是跟扩频因子和带宽的配合相关的，一般采用SX126X系列最少需要完全接收一个码元长度，常用的监听长度为2个码元，监听时间越长误唤醒率越低，功耗越高。这里设置的2ms就是按照LoRaWANSF=7模式下2个码元长度设置的。
图6-10 Relay唤醒信道时序图
而终端设备唤醒采用可变长度前导包唤醒的方式，针对同步唤醒和异步唤醒采用不同的前导Preamble长度唤醒包。图6-11所示为长前导唤醒包，应用于异步唤醒模式，而短前导应用于同步唤醒模式。可以类比5.1.2小节中同步下行主动模式和异步下行主动模式。

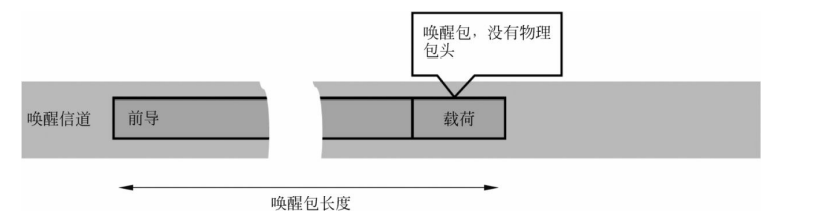

图6-11 Relay长前导包示意图
在终端设备第一次入网时，必须使用异步（Unsynchronized）设备Relay上行模式。图6-12所示为Relay异步唤醒的上行链路示意图。终端节点通过一个带有上行数据长前导的唤醒包在唤醒信道2唤醒中继器，中继器将上行数据按照标准LoRaWAN的通信方式在LoRaWAN标准信道与网关通信进行数据交互。中继器完成上行数据传输后，会在刚刚通信的唤醒信道2给终端设备一个ACK，确认数据已经发往网关。

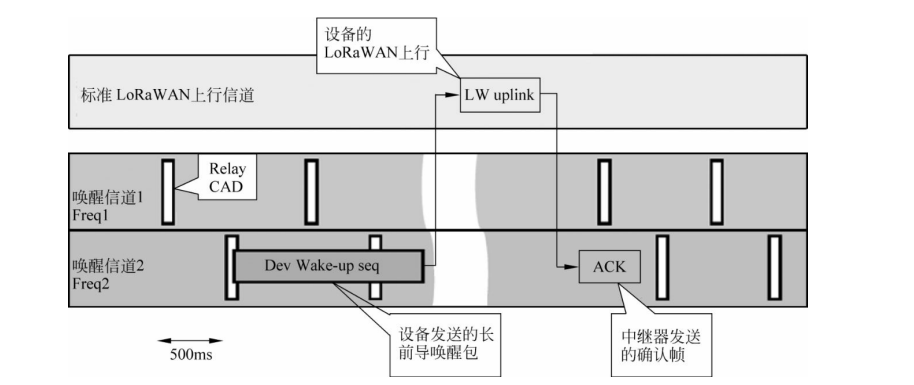

图6-12 Relay异步唤醒上行链路示意图
设备还存在同步（Synchronized）唤醒Relay的模式。图6-13所示为Relay同步唤醒的上行链路示意图。终端设备已经与Relay建立通信后，可以保持这种同步关系。在下次数据传输时可以采用短前导包唤醒方式。除此之外其信息传递流程都与异步唤醒方案相同。

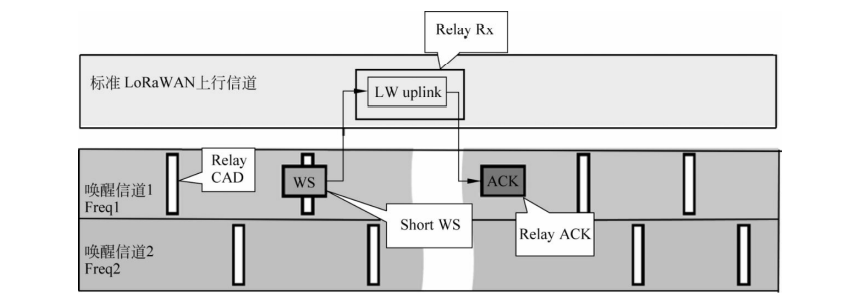

图6-13 Relay同步唤醒上行链路示意图
一次完整的Relay唤醒通信的传输图如图6-14所示，当中继器在RX1接收窗口或RX2接收窗口收到网关的下行数据后，会回到原来唤醒信道传输网关的下行信息，此时终端设备会在唤醒信道打开一个接收窗口RX3用于下行数据的接收。由于RX1窗口和RX2窗口前的等待时间是可以设定的（系统默认分别为1s和2s），RX3前的等待时间为17s。

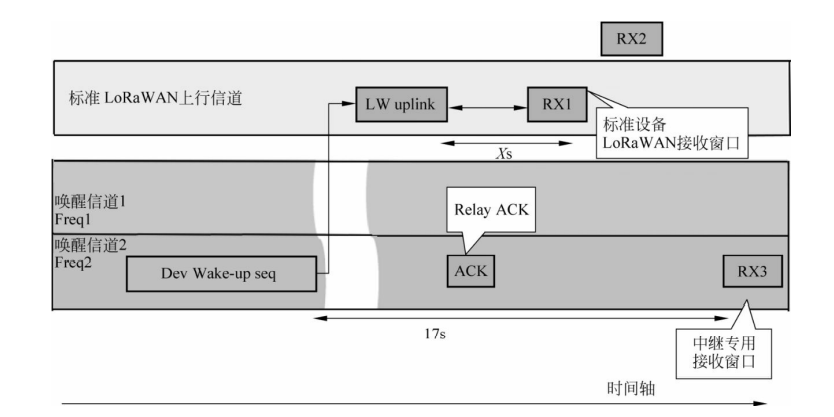

图6-14 Relay唤醒通信的传输
在完成终端设备与中继器的连接后，选择同步唤醒方案还是异步唤醒方案主要看该终端设备的发包频次，当发包比较频繁时一般采用同步唤醒方案，采用同步唤醒的特点如下。
（1）结构简单，且知道终端设备的连接状况。
（2）省电要求：假定每小时终端设备需要发包一次，则时钟偏移约为200ms（假设设备和Relay晶振的频率偏移都是30×10-6，1h最大的时间偏移为3600s×30×10-6×2，乘以2是因为存在网关和终端节点频率偏移方向相反的情况）。那么，采用200ms的唤醒前导即可实现。对比原有的1s的异步长前导唤醒包节约80%的功耗。
如果终端设备每天只发一个通信数据，那么应该采用异步唤醒的方案更省电。
在一些LoRaWAN的兼容项目中，原来的项目已经部署了大量含有私有协议的终端设备和少许网关。现在需要这些设备都接入已经部署好的LoRaWAN网络中，这时候就可以使用上述Relay功能的扩展方式。这些私有协议的网关构造与中继器的结构是完全相同的，可以把原有的私有协议网关改造成LoRaWAN的中继器，对原有的终端设备继续使用 原有的LoRa私有协议，而增加一个新的链路对LoRaWAN网关通信即可。这样在NS端看起来是无数个私有协议的终端设备变为了LoRaWAN设备。
3. 二、阿里巴巴D2D协议
早期LoRaWAN着眼于城域网或大型的运营商场景，大规模的核心网供应商都是与运营商合作，提供服务。随着物联网发展，室内或小场景的应用市场崭露头角，大量的室内小场景应用采用LoRa与ZigBee技术，用在智能单品、家居、园区等。若LoRaWAN可以进入此应用场景，可以带来新的市场影响力。
目前LoRaWANClassA/B/C三种模式无法很好地覆盖上述使用场景。该场景对功耗和响应时间都有一定要求（功耗低、响应时间快），同时本地控制也有需求。所以需要设计一种新型的LoRa设备与设备通信的快速模式支持上述场景，推动行业发展。D2D为设备到设备（DevicetoDevice）的意思，代表设备与设备的通信，也可以理解D2D是在Relay协议上的延伸。
1.场景要求
D2D协议实时性较高，需要实现亚秒级响应。在传统的LoRaWAN协议中由于需要NS和AS数据处理，无法保证实时性。
D2D协议要求较低功耗，不能持续打开接收窗口，因此低功耗和实时性是相互矛盾的。D2D整体功耗是介于ClassB和ClassC之间，实时性同样介于ClassB和ClassC之间。功耗说明，ClassB和D2D功耗依赖于pingslot周期以及D2D唤醒周期。整体上ClassB采用4s/8s开窗周期功耗接近于D2D采用0.5s/1s周期功耗。
D2D要求数据可在本地流转，无须上云，设备间互相通信是D2D的初衷。
2.协议机制
D2D协议整体采用空中唤醒机制。
无线唤醒也可以理解为空中唤醒（WakeonRadio），顾名思义，通过无线的手段唤醒处于休眠的节点模块。
其原理为，唤醒方在发射有效数据前加一段较长的前导码；被唤醒方周期性地起来监听空中的无线信号，一旦捕捉到正确的LoRa前导码，则进入接收数据状态；若监听时间内未收到正确的LoRa前导码，则立即进入休眠，等待下一次的唤醒监听。为了保证每次都能正常唤醒，唤醒方发射前导码的时间应略大于被唤醒方的时间间隔，如图6-15所示。

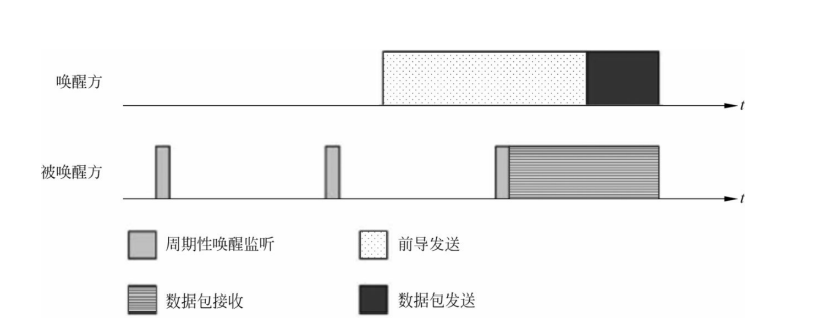

图6-15 无应答无线唤醒示意图

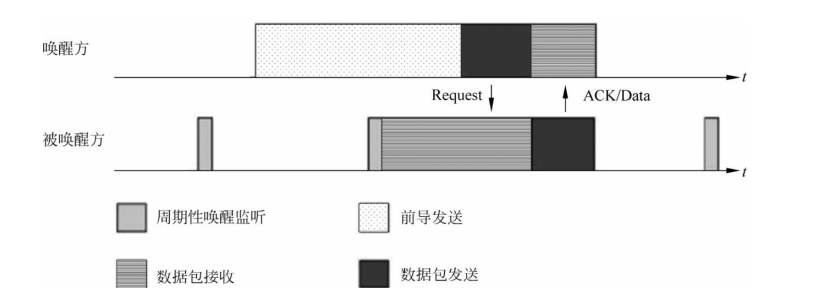

若被唤醒方需应答数据或确认帧，则在完整地接收数据包后，发射应答数据，如图6-16所示。
图6-16 唤醒应答无线唤醒示意图
目前D2D模式只使用无应答无线唤醒机制，应答处理仍通过对下行确认回复ACK。其系统交互图如图6-17所示。
D2D协议是LoRaWAN和Relay协议的延展，其入网机制与LoRaWANRelay几乎一致。重点在于设备与设备间的主动互控，不需要通过网关。
3.D2D的特点
D2D模式具有如下优点：
- D2D兼容LoRaWAN，可以与其他ClassA/B/C设备同时用于LoRaWAN网络。
- D2D对于系统修改量小，LoRaWAN网关无须修改，支持
D2D的设备仅需升级节点SDK。
图6-17 D2D系统交互图
- D2D可以在某些场景取代ClassB，ClassB在Beacon收发前后Beaconreserved+Beacon_guard=5.12s的时间无法收发下行帧，导致无法使用于对实时性有高要求（亚秒级响应）的锁类场景。另外ClassB协议自身存在缺陷：Beacon帧未加密，容易被攻击导致ClassB无法工作。
- D2D增加了节点对节点的通信方式，且延时可控。
同样D2D存在一些缺点：
- 长前导码唤醒机制会唤醒所有D2D设备，虽然各个D2D设备唤醒后判断DevAddr是否和自身设备匹配，如不匹配则再次进入睡眠，但是当唤醒服务较多时，会出现大范围D2D设备不断被唤醒而电量损失过快。
- D2D下行时间过长，导致系统吞吐率下降。
在D2D协议推出之前，LoRa在室内小场景和智能家居等场景中几乎没有任何声音，虽然有不少使用LoRa做智能家居的企业，但是一直没有一套统一的标准。当D2D的标准提出后，得到了市场的广泛认可。
从应用场景看，D2D的场景与ClassB的场景很相似，只是增加了终端设备间的互控和异步下行唤醒功能。
从应用场景看，D2D的场景与ClassB的场景很相似，只是增加了终端设备间的互控和异步下行唤醒功能。
4. 三、智能家居YoLink协议
YoLink协议来自一家专注于智能家居的科技公司Yosmart。Yosmart公司的几位创始人都有十几年的智能家居领域经验，曾经使用多种无线技术开发智能家居产品。Yosmart吸收Z-wave、Dash7、LoRaWAN等多种协议优势，并利用LoRa技术特点开发了YoLink协议。
1.YoLink通信协议架构及特点
图6-18所示为YoLink的构成框架，包括终端设备、网关、网络服务器、应用服务器，完全与LoRaWAN相同。除了终端设备互控部分外，YoLink协议的通信流程和安全算法与LoRaWAN也完全相同。其特点如下：
- 固定链路速率，在智能家居的应用中成本非常重要，使用单信道网关可以大大降低成本，而使用单颗SX126X或SX127X芯片的网关只能同时支持一种固定的扩频因子和带宽。
- 支持三种类型的设备，A类（电池供电设备）、C类（常开设备）、D类（电池供电无线唤醒设备）。此处的A类、B类和D类都是YoLink定义的设备类别。A类和C类与LoRaWAN中的ClassA和ClassC基本类似，D类与Alibaba的D2D类似。这里声明一点，YoLink协议早于D2D协议问世。
- 设备间相互控制且无网关设备间快速响应。如果网络中存在网关，则能够向服务器报告并更新设备的状态，没有网关，系统依然可以本地运转。
- 相互控制的类型为设备对设备、设备对多设备（组和广播控制）。
- 相互控制使用LoRaWAN一样的加密方式，本地为滚动号和UUID的MD5加密通信。
- D类设备唤醒采用唯一频率，接收网关重新发送的唤醒信号和控制信号。特点：每秒打开很短的接收窗口进行CAD检查（打开的时间间隔可以设置）；待机电流非常低；反应速度快。
- 设备与网关通信固定频率，上下行频率不同。使用LoRaWAN默认加密。
图6-18中YoLink协议的网络架构与LoRaWAN的网络架构完全相同，都是包括终端设备、网关、网络服务器和应用服务器这4部分，且其网关的功能和LoRaWAN网关功能也完全相同，只是实现LoRa数据解析发射的透传。与LoRaWAN最大的不同是云讯终端设备内部通信，且增加了终端设备组网的安全性。
2.YoLink网络通信模式
YoLink网络设备通信图如图6-19所示。

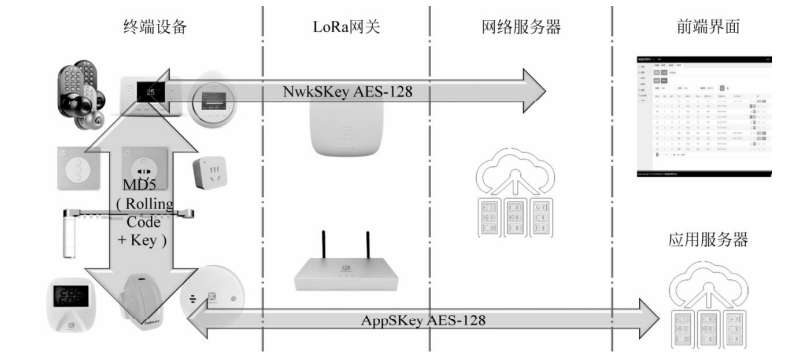

图6-18 YoLink协议网络及安全示意图

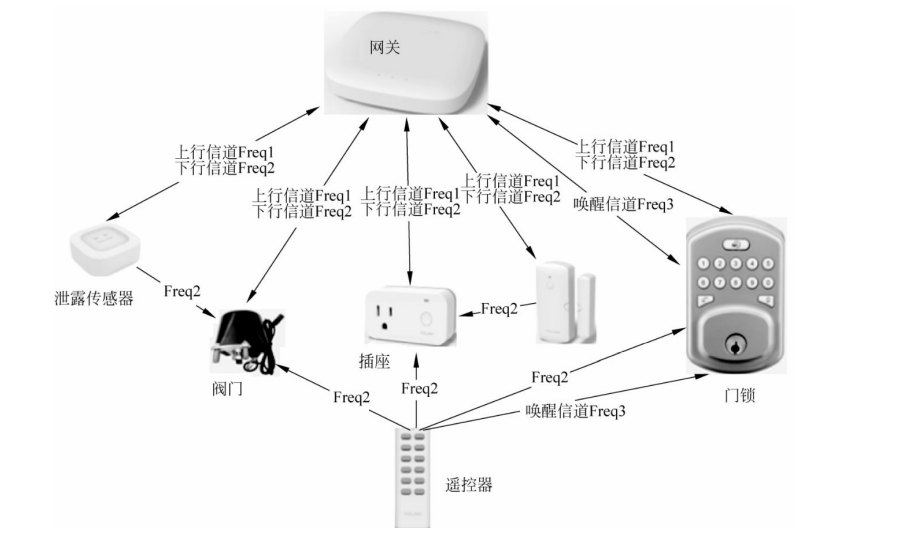

图6-19 YoLink网络设备通信图
- 网关和A/C类之间的下行通信使用信道频率Freq2。对于D类设备，网关首先使用信道频率Freq3唤醒设备，再通过信道频率Freq2与设备进行下行链路通信。YoLinK的信道选择与Relay协议非常相似。
- C类设备可以实现本地互控通信。
- A类和D类之间的互控通信为，A类设备一开始在信道频率
- Freq3上唤醒D类设备。D类设备唤醒后，在信道频率Freq2内启动下行通信。
- 支持的相互控制种类有：A类控制C类，C类控制C类，C类控制D类，A类控制D类。
- 所有设备在与网关通信前必须连接网络，在相互控制之前，设备必须配对。
3.D类设备的唤醒和控制
YoLink的D类设备唤醒采用与LoRaWANRelay相同的方式，虽然单信道网关只能支持一个通道解调和发送，但是依然将上行、下行、唤醒三个信道分开，如图6-20所示。这样的好处是减小误唤醒和相互干扰。

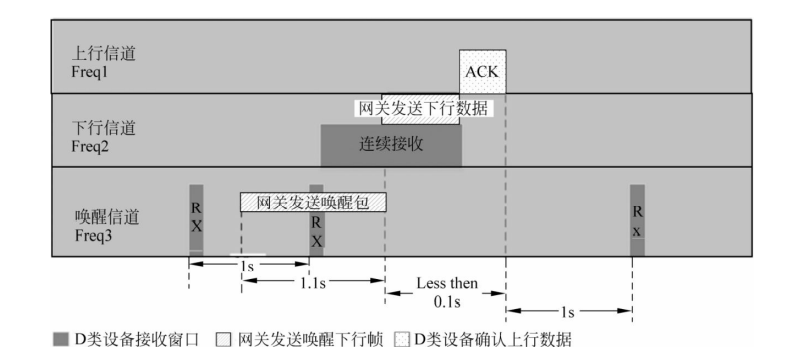

图6-20 YoLink的D类设备唤醒示意图
4.YoLink网关共享功能
从上述YoLink协议中我们看到了YoLink不仅具有智能家居的常见互控特点，而且学习了LoRaWAN的网络管理方案。对于需要快速处理的事件放在本地互控操作，对于应用层下行事件以及本地操作完成的事件通过网络服务器操作。当多家用户都采用YoLink协议后，相当于无数个小型的LoRaWAN网关布置在每家每户，同样的数据可以通过自家和邻居的网关到达网络服务器和应用服务器。
如图6-21所示，当发生火灾等意外情况时，即使自家的网络受损，邻居家的网关依然可以通过家中的以太网将数据传到应用服务器，进行报警。
YoLink的优点非常明显，可以实现没有网关时的互控功能，具有非常好的安全性和网络扩展性。YoLink协议的ClassD定义与D2D协议非常相似，都是采用异步下行控制方式。与D2D最大的不同是YoLink协议主要针对智能家居的应用，是一个封闭的LoRa私有协议。

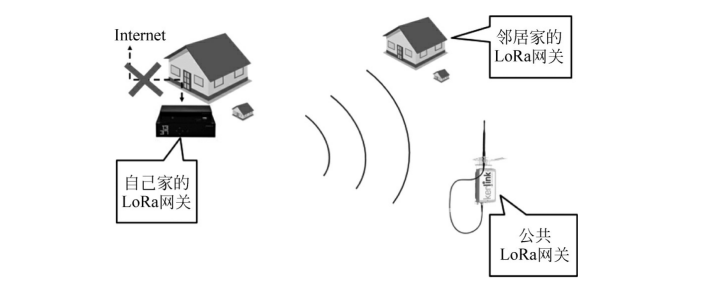

图6-21 YoLink网关共享案例
5. LoRa规范及认证
在使用LoRa设备时，必须遵循各区域无线电管理规范，尤其是工作频率、输出功率、占空比这些参数。只有当每个使用者都按照规范使用无线电设备时，自己受到他人的影响才是最小的。无论在国内还是国外，违反无线电发射规定都是要受到行政处罚的。
由于LoRaWAN协议具有全球性和通用性，许多大项目都是由多个供应商提供LoRaWAN设备的。为了保证不同厂家的LoRaWAN设备具有兼容性，LoRa联盟推动了LoRaWAN认证。
6. 一、LoRaWAN全球区域规范
LoRa联盟根据全球各区域无线电管理规范及LoRaWAN特点，制定了各区域不同的LoRaWAN参数。本小节主要针对欧洲、美国和中国的主要参数进行介绍。
1.欧洲区域规范
1）信道频率

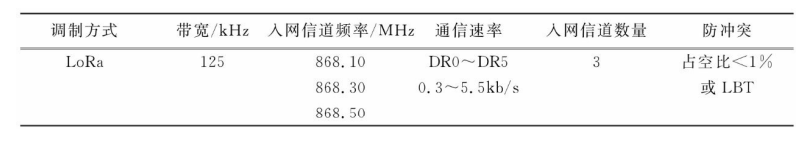

LoRaWAN欧洲规范中有三个频率信道是所有设备作为入网使用必须具有的，如表6-1所示，其他的频率可以在ISM863～870MHz中选择125kHz带宽的任意信道。
表6-1 欧洲规范信道频率表
在欧洲规范中，对终端设备的发射占空比有严格要求，必须小于 1%，建议采用LBT模式监听信道后再发送数据。
2）终端设备通信编码及最大载荷

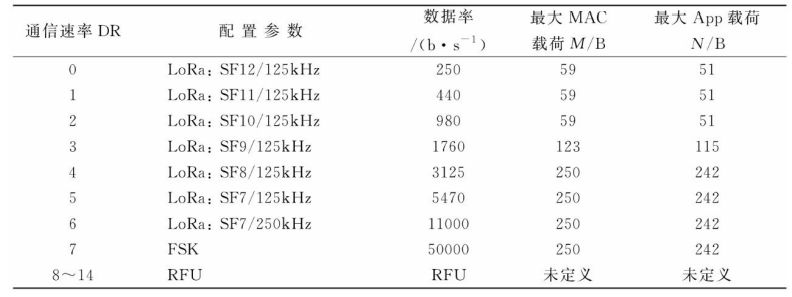

如表6-2所示，LoRaWAN欧洲规范中有8种定义的通信配置参数对应不同的通信速率DR0～DR7，其中DR0～DR5均为带宽125kHz的LoRa调制，其扩频因子为SF12～SF7，当终端设备进行ADR时会根据其信号强度和信噪比规划DR0～DR5中的一个作为下次通信的配置参数。DR6为带宽250kHz的LoRa调制，DR7为数据率为50kb/s的FSK调制。
表6-2 欧洲规范通信编码及最大载荷表
不同DR对应的数据率不同，所以其每包数据的最大载荷不同，表6-2中的最大载荷均为不兼容repeater模式下在MACPayload中和ApplicationLoad中的最大载荷M和N。
3）设备的输出功率
欧洲规范中对终端设备的输出功率共有8挡可选，如表6-3所示，也是针对终端设备进行ADR时不同的输出功率选择挡位。欧盟无线电管理较为严格，其最大输出功率很小，仅为EIRP=16dBm。等效全向辐射功率（Equivalent Isotropic Radiated Power，EIRP），或叫有效全向辐射功率，16dBm可以理解为16dBm输出功率连接0dBi的天
线。

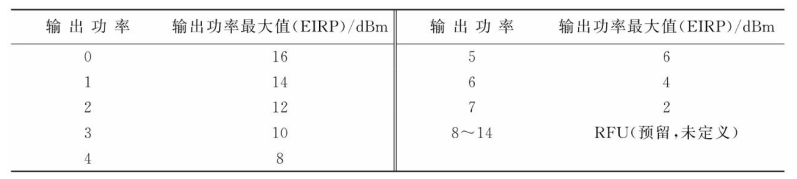

表6-3 欧洲规范输出功率表
2.美国规范
1）信道频段

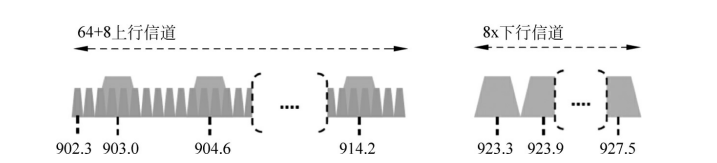

LoRaWAN美国规范中频道规范如图6-22所示，上行64路125kHz带宽的LoRa信道，其速率选择为DR0～DR3，采用4/5的前向纠错算法，其工作频率为902.3～914.9MHz，每隔200kHz一个信道。同时美国规范中还有8条500kHz带宽的LoRa上行信道，速率选择为DR4，频率为903～914.2MHz，每隔1.6MHz一个信道。可以看到这两种上行信道的频率是重叠的，由于LoRa具有不同扩频因子正交特性，在相同频段内，不会互相干扰。美国规范中下行信道为500kHz带宽的LoRa调制，其速率为DR8～DR13，其频率为923.3～927.5MHz，每隔600kHz一个信道。
图6-22 美国规范信道频段规划图
2）终端设备通信编码及最大载荷

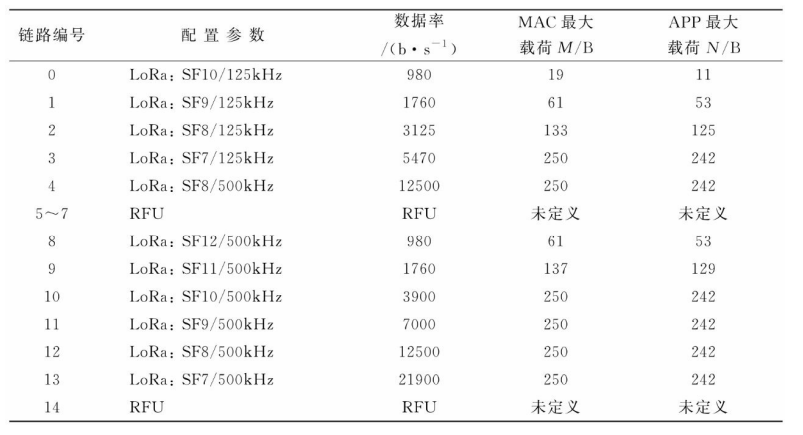

如表6-4所示，LoRaWAN美国规范中有11种定义的通信配置参数对应不同的通信速率，其中DR0～DR3均为带宽125kHz的LoRa调制，其扩频因子为SF10～SF7，用于上行信道。其中DR4为带宽500kHz的LoRa调制，其扩频因子为SF=8，用于高速上行信道。DR8～DR13为带宽500kHz的LoRa调制，扩频因子为SF=12～SF=7。
表6-4 美国规范通信编码及最大载荷表
3）设备的输出功率

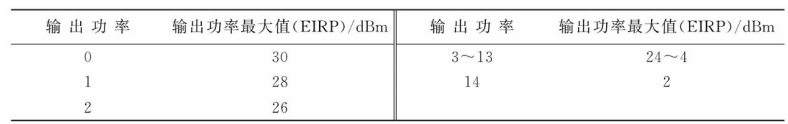

如表6-5所示，美国规范对输出功率管理比较放松，最大输出功率为EIPR为30dBm，其ADR调整的输出功率挡位有15挡。
表6-5 美国规范输出功率表
美国LoRaWAN规范中给的带宽和输出功率都非常富裕，所以可以使用500kHz的带宽完成下行通信，欧洲频段无法使用500kHz频段很大原因是其最大输出功率很小，必须选择较低的通信速率换取灵敏度。
3.中国规范
中国的LoRaWAN频率有过多次尝试，最终确定为470～510MHz频段。
1）信道频段
中国的LoRaWAN信道频段也发生过调整，根据2019年的调整，分为20MHz天线方案和26MHz天线方案，每种方案都有A、B两类。所有的频率规划和类别中上下行信道都为125kHz的SF=7～SF=12调制方式，前向纠错编码都选择4/5编码，且相邻信道频率间隔均为200kHz。
图6-23（a）为20MHz天线A类，其具有两组上下行通道。第一组上行信道32个，频率为470.3～476.5MHz；下行信道为32个，频率为483.9～490.1MHz。第二组上行信道32个，频率为503.5～509.7MHz；下行信道为32个，频率为490.3～496.5MHz。

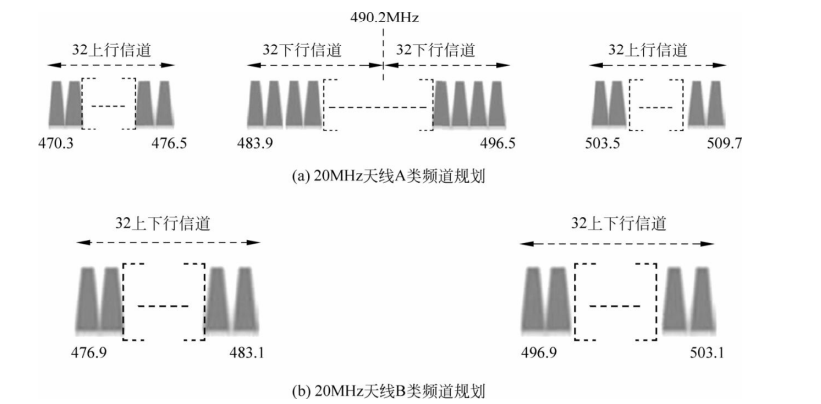

图6-23 中国频段LoRaWAN信道规划（20MHz天线）
图6-23（b）为20MHz天线B类，其具有两组上下行通道。第一组上行信道32个，频率为476.9～483.1MHz；下行信道为32个，频率为476.9～483.1MHz。第二组上行信道32个，频率为496.9～503.1MHz；下行信道为32个，频率为496.9～503.1MHz。此方案的上下行信道功用相同频率。

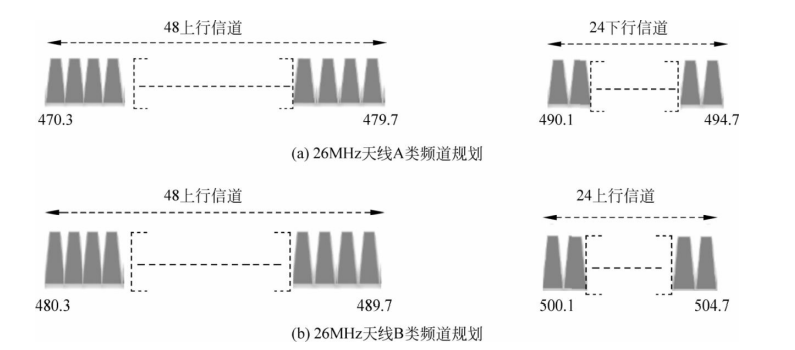

图6-24（a）为26MHz天线A类，上行信道48个，频率为470.3～479.7MHz；下行信道为24个，频率为490.1～494.7MHz。494.9～495.9MHz规划为下行信道参数使用，如beacon、ping-slot和RX2频率使用。RX2默认信道为第12个下行信道492.5MHz。
图6-24 中国频段LoRaWAN信道规划（26MHz天线）
图6-24（b）为26MHz天线B类，上行信道48个，频率为480.3～489.7MHz；下行信道为24个，频率为500.1～504.7MHz。504.9～505.9MHz规划为下行信道参数使用，如beacon、ping-slot和RX2频率使用。RX2默认信道为第12个下行信道502.5MHz。
2）终端设备通信编码及最大载荷
如表6-6所示，LoRaWAN中国规范中有6种定义的通信配置参数对应不同的通信速率，其中DR0～DR5均为带宽125kHz的LoRa调制，其扩频因子从SF=12～SF=7，用于上下行信道。

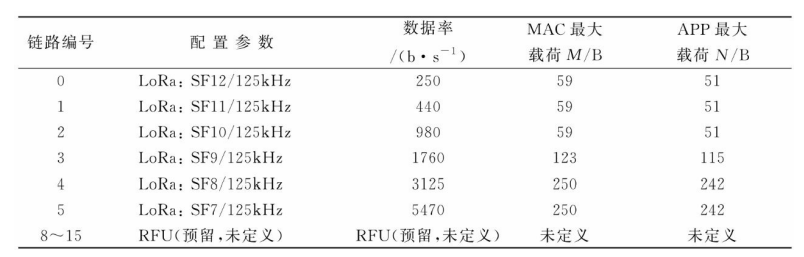

表6-6 中国规范通信编码及最大载荷表
3）设备的输出功率
如表6-7所示，中国规范的输出功率在美国规范和欧洲规范之间，设备的射频输出要求小于E.R.P17dBm相当于EIRP19.15dBm，其ADR调整的输出功率挡位有8挡。

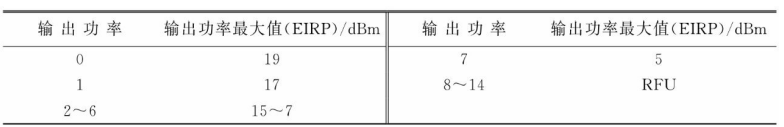

表6-7 输出功率表
从欧洲、美国、中国三个区域的LoRaWAN规范可以看出，美国ISM频段管理最宽，欧洲是管理最严格的。
7. 二、LoRaWAN认证
LoRaWAN认证项目为最终用户提供了保证，使应用终端设备将能够在任何LoRaWAN网络里工作。认证项目的范围确认终端设备满足LoRaWAN协议规范的功能要求。
1.认证项目
认证项目包括在以下文档里列出的一系列地区性测试。
- LoRa联盟欧洲863～870MHz区域终端设备认证。
- LoRa联盟美国、加拿大US902～928MHz区域终端设备认证。
- LoRa联盟亚洲923MHz区域终端设备认证。
- LoRa联盟韩国920～923MHz区域终端设备认证。
- LoRa联盟印度865～867MHz区域终端设备认证。
设备的射频性能对于成功部署LoRaWAN网络以及最大限度地使用设备可用的无线电频谱是至关重要的。联盟认证新的可选扩展RF测试将提供完整的3D辐射功率扫描，以及设备接收LoRaWAN数据包的灵 敏度图。这里注意，中国的LoRa联盟频率还没有列入测试中，LoRa联盟（中国）也正在筹备此工作。
设备厂家在提交其产品来通过LoRa联盟认证之前必须成为LoRa联盟的成员。它们也必须使用授权认可的LoRa联盟认证实验室来进行功能协议测试。在测试成功完成之后，产品将被列入LoRa联盟网站上的认证产品目录，并获得LoRa联盟颁发的LoRa联盟认证证书。此外，在依照LoRa联盟标志使用政策与指导意见的情况下，成功通过联盟认证项目的产品可以在其产品与包装上使用LoRa联盟认证标志。
2.LoRaWAN认证流程
如图6-25所示，LoRaWAN的认证流程如下。
（1）联系LoRa联盟授权测试实验室（ATH）进行询价。
（2）完成认证调查问卷（LoRa联盟网站会员区或从ATH处）。
（3）准备认证样品。
（4）产品必须满足最新的LoRaWAN规范与地区性参数文档。

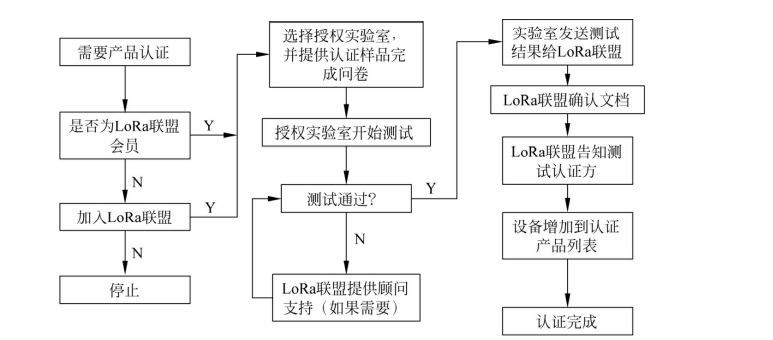

图6-25 LoRaWAN认证流程图
（5）产品必须满足相关区域LoRa联盟终端设备认证要求的文件。
（6）发送你的产品到ATH，设备应准备好空中激活或已经被独立激活。
（7）ATH将执行认证测试并把结果提交给厂商和（或）联盟。
（8）测试通过则将结果提交给厂商或LoRa联盟。
（9）LoRa联盟将审核测试结果并颁发LoRaWANCertified证书。
认证结果和基本产品信息会在LoRa Alliance网站上发布。如果需要，可以自定义发布日期以保持与产品发布日期一致。调查问卷中不想展现在网站上的数据可以申请保密。
3.LoRaWAN认证常见问题
LoRaWAN认证中的常见问题如下。
1）为什么要认证我的产品？
答：LoRaWAN认证可确保任何LoRaWAN网络的互操作性和合规 性。通过认证来确保终端设备符合LoRaWAN协议规范的功能要求。通过认证还使您的产品可以使用LoRaWANCertified徽标。您还将在LoRaAlliance网站上收到认证过的产品列表，以及其他LoRaAlliance附带中的产品推广。销售到欧美的LoRaWAN设备，客户基本都要求通过LoRaWAN认证。
2）为了认证我的产品是否要先成为LoRaAlliance会员？
答：是的，设备制造商必须是LoRaAlliance的成员才能将其产品提交为LoRaWANCertified，并且只有LoRa Alliance会员才有权使用LoRaWAN认证徽标。
3）什么样的产品可以进行LoRaWAN认证？
3）什么样的产品可以进行LoRaWAN认证？
答：目前，认证计划适用于以下方面的A类设备：
EU863-870；EU433；US902-928；AU915-928；KR920-923；AS923；
网关设备的认证计划尚未开通。不使用上述频段的地区的认证计划正在制定中。如果您对尚未拥有认证计划的设备进行预认证测试，您可以联系LoRaAlliance授权的测试服务提供商。
网关设备的认证计划尚未开通。不使用上述频段的地区的认证计划正在制定中。如果您对尚未拥有认证计划的设备进行预认证测试，您可以联系LoRaAlliance授权的测试服务提供商。
4）LoRaWAN认证主要测试什么？
答：LoRaWAN认证测试终端节点功能，它测试节点的LoRaWAN协议栈和应用程序是否符合LoRaWAN规范。该认证可选择涵盖无线电性能。无线电性能包括辐射功率、无线电灵敏度等。
5）LoRaWAN认证是否会对法规认证（CE/FCC）有要求？
答：没有要求。法规认证与测试可以在LoRaWAN认证测试之前、之后或同时进行。
8. 三、中国LoRa无线电规范
2019年11月28日中华人民共和国工业和信息化部（以下简称工信部）公告《微功率短距离无线电发射设备管理要求》。标志着中国针对LoRa的无线电管理规范尘埃落定。
经过2017年12月，工信部无线电管理局发布《微功率短距离无线电发射设备技术要求（征求意见稿）》。到2018年11月28日，事情有了进一步的进展，工信部无线电管理局在认真梳理分析反馈意见建议，并与相关单位协调和沟通基础上，参考微功率短距离无线电发射设备国际使用和管理情况，依据我国无线电管理法律法规和相关行业管理规定，对征求意见稿进行了完善和修改。在工信部和LoRa行业生态伙伴的共同努力下历经三年多的权衡和讨论，最终确定下来。
LoRa属于微功率短距离的第四部分民用计量仪表：
限在建筑楼宇、住宅小区及村庄等小范围内组网应用，任意时刻限单个信道发射。民用计量仪表设备应当具备“发射前搜寻”等干扰规避功能，且不能被用户调整或关闭。若使用频率与当地声音、电视广播电台频率相同时，不得在当地使用；若对当地声音、电视广播接收产生干扰时，应立即停止使用，待消除干扰或调整到无干扰频率后方可重新使用。
（1）使用频率：470～510MHz。
（2）发射功率限值：50mW（E.R.P）。
（3）发射功率谱密度限值：占用带宽小于或等于200kHz的，为50mW/200kHz（E.R.P）。占用带宽200～500kHz的，为10mW/100kHz（E.R.P）。
（4）单次发射持续时间：不超过1s。
（5）占用带宽：不大于500kHz。
（6）频率容限：100×10-6。
规范解读：
规范解读：
（1）干扰规避功能。如果使用LoRaWAN协议，其上下行通道都是采用8路跳频模式，具备干扰规避功能。若使用于单信道应用中，需要软件增加SX126X或SX127X的CAD侦听功能。在发包前，检测是否有干扰在信道中以实现LBT（ListenBeforeTalk）。欧洲和日本的设备都有LBT的要求。
（2）发射持续时长不超过1s。LoRaWAN协议中，原本SF=12参数下的最大包长度为59B，但是由于新规范要求发射持续时长不超过1s的，此时只能发送带有15B的短数据包，如表6-8所示。同理，SF=11由原来LoRaWAN协议中最大包长的59B变为现在的46B。其他的扩频因子受影响。
注意：在实际应用中，应优先遵循当地的政策法规，再遵从行业的协议标准。这个1s的限制对于LoRa在智慧城市的超远距离应用有一定的影响，但总体来看，影响不大，采用Relay的手段可以大幅降低SF=12的使用。

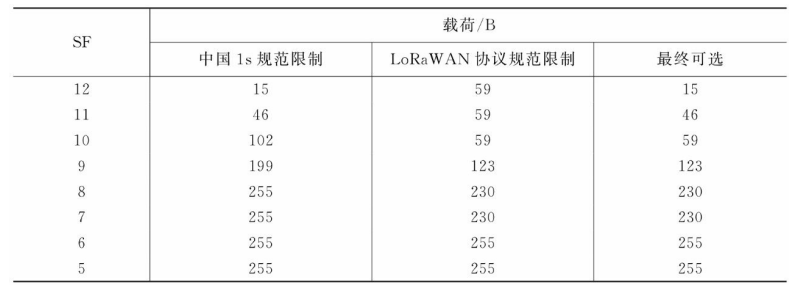

表6-8 8路LoRaWAN扩频因子与载荷规范表
小结
本章介绍了多种LoRa协议，其中最关键的是LoRaWAN协议，也是市场上应用最多的协议。随着多个新的协议出现，也预示着LoRa有了新的应用扩展，在这些新的协议中，Relay协议是其他几个协议的基础技术。通过学习这些协议，在遇到应用时可以触类旁通，创造新的协议才是最重要的目的。说不定不久的将来，LoRaWAN协议的新一代版本中就有来自你的贡献。LoRa各地区和行业规范，是一定要严格遵从的。随着LoRa应用的扩展，原有协议的局限性就越明显，就好像我们用今天蓝牙5的眼光看待蓝牙2一样。看到协议的问题，说明技术在进步，下一代的产品会更好，只有掌握好了过去的协议，才能设计出更好的协议，从而带动产业链的产品开发和应用推广。
