1. 一、综合布线系统组成
通常综合布线由六个子系统组成，即工作区子系统、水平子系统、垂直干线子系统、设备间子系统、管理子系统和建筑群子系统综合布线系统大多采用标准化部件和模块化组合方式，把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成了一套标准、实用、灵活、开放的布线系统，提升了弱电系统平台的支撑建筑的综合布线系统是将各种不同部分构成一个有机的整体，而不是像传统的布线那样自成体系，互不相干。
综合布线系统的结构组成如图3-12所示。智能大厦综合布线结构组成图如图3-13所示。其中，工作区子系统由终端设备连接到信息插座的跳线组成工作区子系统位于建筑物内水平范围个人办公的区域内
工作区子系统
工作区子系统将用户终端（电活、传真机、计算机、打印机等）连接到结构化布线系统的信息插座上。它包括信息插头、信息模块、网卡、连接所需的跳线，以及在终端设备和输入/输出（1/0）之间搭接，相当于电话配线系统中连接话机的用户线及话机终端部分。

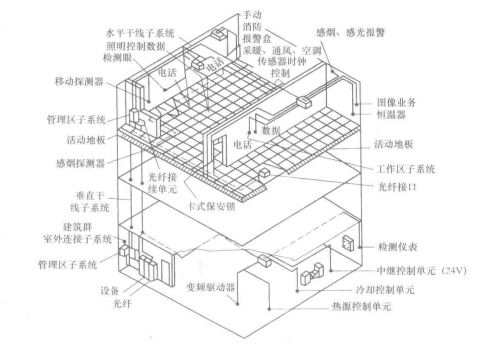

图3-12 综合布线系统结构组成图 图3-13 智能大厦综合布线系统结构组成图
工作区子系统的终端设备可以是电活、微机和数据终端，也时以是仪器仪表、传感器的探测器，工作区子系统的硬件主要有信息插座（通信接线盒）、组合跳线。其中，信息插座是终端设备（工作站）与水平子系统连接的接口，它是工作区子系统与水平子系统之间的分界点，也是连接点、管理点，也称为I/0口，或通信线盒。
工作区线缆是连接插座与终端设爸之间的电缆，也称为组合跳线，它是在非屏蔽双绞线（UTP）的两端安装上模块化插头（RJ45型水晶头）制成。
工作区的墙面暗装信息出口，面板的下沿距地面应为300mm；信息出口与强电插座的距离不能小于200mm,信息插座与计算机设备的距离保持在5m范围内。
工作区子系统组成图如图3-14所示
如图3-14 工作区子系统组成图
水平子系统
水平子系统是指从工作区子系统的信息出发，连接管理子系统的通信中间交叉配线设备的线缆部分。水平布线子系统总是处在一个楼水平布线子系统的一部分，它将干线子系统线路延伸到用户工作区。
水平子系统一端接于信息插座上，另一端接在干线接线间、卫星接线间或设备机房的管理配线架上.水平子系统包括水平电缆、水平光缆及其在楼层配线架上的机械终端、接插软线和跳接线。水平电缆或水平光缆一般直接连接至信息插座。
图3-15所示为水平子系统组成图
垂直干线子系统
垂直干线子系统是由连接主设备间MDF与各管理子系统IDF之间的干线光缆及大对数电缆构成，指提供建筑物主干电缆的路由，实现主配线架（M1）F）与分配线架的连接及计算机、交换机（PBX）、控制中心与各管理子系统间的连接
垂直干线子系统的任务是通过建筑物内部的传输电缆，把各个接线间的信号传送到设备间，直至传送到最终接口，再通往外部网络它既要满足当前的需要，又要适应今后的发展垂直干线子系统由供各干线接线间电缆走线用的竖向或横向通道与主设备间的电缆组成。

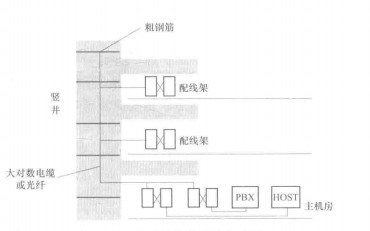

图3-16为垂直干线子系统组成图
设备间子系统
设备间子系统是安装公用设备(如电话交换机、计算机主机、进出线设备、网络主交换机、综合布线系统的有关硬件和设备)的场所。
设备间供电电源为50Hz、380/220V,采取三相五线制/单相三线制.通常应考虑备用电源。可采用直接供电和不间断供电相结合的方式。噪声、温度、湿度应满足相应要求，安全和防火应符合相应规范。
管理子系统
管理子系统是提供与其他子系统连接的手段，是使整个综合布线系统及其所连接的设备、器件等构成一个完整的有机体的软系统。通过对管理子系统交接的调整，可以安排或重新安装系统线路的路由，使传输线路能延伸到建筑物内部的各工作区。
管理子系统由交连、互连以及1/0组成。管理子系统应对设备间、交接间和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录。
建筑群子系统
建筑群子系统是连接各建筑物之间的传输介质和各种支持设备(硬件)而组成的布线系统。实现建筑之间的相互 连接，提供楼群之间通信设施所需的硬件。建筑群子系统与主干线子系统，常用介质是大对数双绞电缆 和光缆。
2. 二、综合布线方式
1.基本型综合布线系统
基本型综合布线系统是一个经济有效的布线方案“它支持语音或综合型语音/数据产品，并能够全面过渡到数据的异步传输或综合型布线系统。
配置：
(1)每一个工作区有1个信息插座。
(2)每个工作区的配线为1条4对对绞电缆。
(3)完全采用110A交叉连接硬件，并与未来的附加设备兼容。
(4)每个工作区的干线电缆至少有2对双绞线。
2,增强型综合布线系统
增强型综合布线系统不仅支持语音和数据的应用，还支持图像、影像、影视、视频会议等。它具有为增加功能提供发展的余地，并能够利用接线板进行管理。
配置。
(1)每个工作区有2个以上信息插座以
(2)每个工作区的配线为2条4对对绞电缆.
(3)具有110A交叉连接硬件。
(4)每个工作区的地平线电缆至少有3对双绞线
3.综合型布线系统
综合型布线系统是将光缆、双绞电缆或混合电缆纳入建筑物布线的系统。
其配置为：需在基本型和增强型综合布线基础上增设光缆及相关接件。
其配置为：需在基本型和增强型综合布线基础上增设光缆及相关接件。
