综合布线系统施工图识读

     图3-17及图3-18为某住宅楼综合布线控制系统图及平面图。

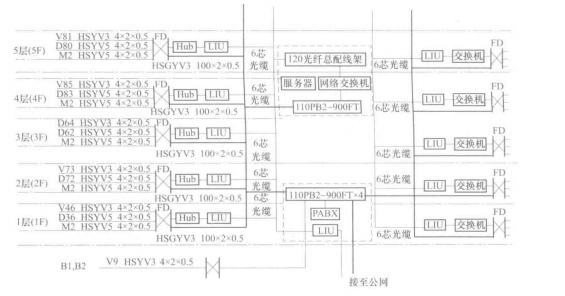

图3-17 某住宅楼综合布线系统图

        从图3-17上可以看出图中的电话线由户外公用引入，接至主配线间或用户交换机房机房内有4台110PB2-900FT型配线架和1台用户交换机（PABX）。
        可以看出主机房中有服务器、网络交换机、1台配线架等。

        图3-17中的电话与信息输出线，在每个楼层各使用一根100对干线3类大对数电缆（HSCYV3 100x×2x0.5），此外每个楼层还使用一根6芯光缆。

        可以看出每个楼层设楼层配线架（FD），大多数电缆要接入配线架，用户使用3类、5类8芯电缆（HSYV5 4x2x0.5）。

        从图3-17上还可以看出光缆先接入光纤配线架（L1），转换成电信号后，再经集线器（Hutb）或交换机介路，接入楼层配线架（FD）。

        图3-17左侧2层的右边.V73表示本层有73个语音出线口，D72表示本层有72个数据出线口，M2表示本层有2个视像监控口。
        从此住宅楼平面图（图3-17）上可以看出信息线由楼道内配电箱引入室内，使用4根5类4对非屏蔽双绞线电缆（UTP）和2根同轴电缆，穿中d30PVC管在墙体内暗敷设从图3-18上可以看出首层每户室内有一只家居配线箱，配线箱内有双绞线电缆分接端子和电视分配器，本用户为3分配器。

         可以获悉该层户内每个房间都有电话插座（TP），起居室租书房有数据信息插座（TO），每个插座用1根5类UTP电缆与家居配线箱连接可以得知该层户内各居室都有电视插座（TV），用3根同轴电缆与家居配线箱内分配器连接，墙两侧安装的电视插座，用二分支配器介配电视信号，户内电缆穿d20PVC管在墙体内暗敷
