一、卫星电视接收系统组成
卫星电视接收系统是由上行发送站（上行发射）、卫星星体（星载转发器）和地面接收（下行接收站）三大部分组成，如图5-1和图5-2所示。

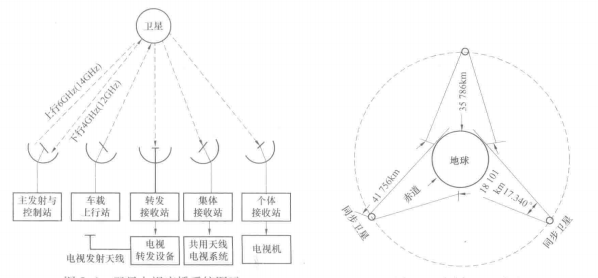

图5-1 卫星电视广播系统图示 图5-2同步卫星图示
（1）电视天线：电视天线的作用是接收发射台的电磁波信号，供给电视机接收端使用
（2）放大器：放大器外为天线放大器、频道放大器、干线放大器、分配放大器、线路延长放大器等。
1）天线放大器：天线放大器宜在磁场弱、距电台远的时候使用，它主要是将弱信号放大，所以也称为低电平放大器。用来提高接收的信号电平，减少杂波干扰。
2）干线放大器：用以补偿干线上的能量损耗，它具有自动增益控制及自动斜率控制的性能。
3）线路延长放大器；它是用来补偿干线上分支器插入损耗及电缆损耗的放大器。
4）频道放大器：它主要是用来放大某一顿道全电视信号的放大器，它在系统的前端，增益较高。
5）分配放大器：为了提高信号电平以满足分配器及分支器的需要而设置的放大器。
（2）放大器：放大器外为天线放大器、频道放大器、干线放大器、分配放大器、线路延长放大器等。
1）天线放大器：天线放大器宜在磁场弱、距电台远的时候使用，它主要是将弱信号放大，所以也称为低电平放大器。用来提高接收的信号电平，减少杂波干扰。
2）干线放大器：用以补偿干线上的能量损耗，它具有自动增益控制及自动斜率控制的性能。
3）线路延长放大器；它是用来补偿干线上分支器插入损耗及电缆损耗的放大器。
4）频道放大器：它主要是用来放大某一顿道全电视信号的放大器，它在系统的前端，增益较高。
5）分配放大器：为了提高信号电平以满足分配器及分支器的需要而设置的放大器。
（3）混合器与分波器：它的作用是把天线收到的若干个不同频道的电视信号合并为一个送到宽频带放大器进行放大，混合器的作用就是把几个信号合并为一路而又不产生相互影响，并能阻止其他信号通过。
（4）分配网络。其功能是将前端提供的高频电视信号，经过干线传输到外支器，再传1送到终端分配器、供给用户电视机收视。
二、有线电视系统组成
1、有线电视系统的基本组成

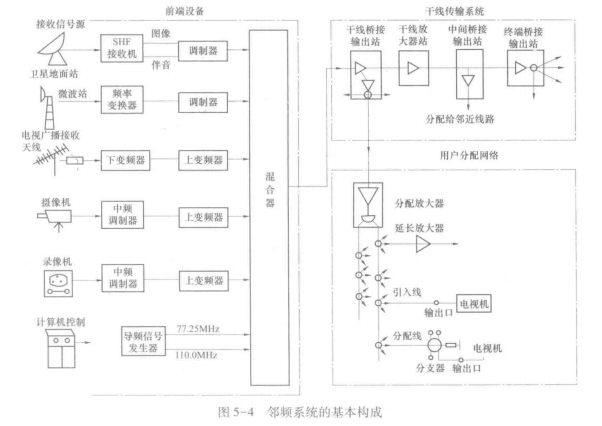

有线电视（电缆电视，即CATV）系统是以有线闭路形式传输电视节目信号和应用的信息工程系统。有线电视系统一般由信号源、前端设备、传输干线和用户分配网络等部分组成。图5-3为有线电视系统的基本组成的框图。实际系统可以是这几个部分的变形或组合，可视需要而定。图5-4为邻频系统的基本构成。
图5-3 有线电视系统的基本组成
注：图中数字1，2.3...6代表楼号，高频理市器应安装在架空线的出楼和进楼前。
（1）信号源，主要包括卫星地面站，邮电部门微波站，城市有线电视网，开路发射的VHF，UHF，FM电视接收天线，来自制作节目的演播室摄像机，录像机、激光影碟机信号等。
（2）前端。通常指为系统提供优质信号的处理设备站，如带通滤波器，图像伴音调制器、频率变换器、频道放大器、卫星接收机、信号均衡器、功分器，导频信号发生器和一些特殊服务设备（如调制解码器、系统监视计算机、线路检测、防盗报警器等），根据系统的规模大小、复杂程度又可分为本地前端、中心前端和通过卫星地面接收传送信号至本地中心前端的远地前端。
（3）干线传输系统。担负将前端处理过的信号长距离传送至用户分配网络的任务，主要由各类干线放大器和主干电缆组成，如需双向传输节目时，则采用双向传输干线放大器和分配器。当系统为规模较大的城市网时还可采用光缆作主干传输方式。
（4）用户分配网络，主要包括分配放大器、线路延长放大器、分配线、分支器、系统出线口（用户终端盒）以及电缆线路等，向各用户提供大致相同的电平（电视）信号。
2、有线电视系统的划分
CATV系统的划分有以下几种方式：

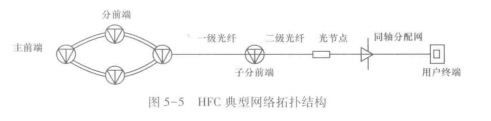

（1）按网络类型分类。它属于城域网。即有线电视用户数为200~100000的城镇联网，或100000户以上的大型城市网。一般由当地有线电视主管部门经营管理，设有一个信号源总前端，经干线传输到各地分前端，再进入用户分配网。传输干线多采用光纤传送技术与用户分配电缆网连接，形成光缆一电缆混合网（即HFC），其网络拓扑结构如图5-5所示
（2）按网络类型分类。
1）局域网。即用户数在2000户以下的有线电视网。一般可采用全电缆网方式，用户分散、区域较大的情况下也可采用HFC方式。局域网也可通过电缆与城域网连接。
2）双向传输有线数字电视网。即在HFC网络的基础上，正向（下行）通道传输有线电视模拟信号、数字电视信号和各种数据业务信号，反向（上行）通道传输各种宽、窄带数字业务信号。
（3）按传输频带分类。
1）隔频传输系统。频道在频谱上的排列是间隔的传输系统，即VHF（甚高频）系统、UHF（超高频）系统、全额道系统（VHE+UHF），其中VHF频段有DSI~DS12频道，15HF频段有DS13~DS68频道。
2）邻频传输系统。即300MHz，450MHz，550MHz，750MHz，862MHz系统。由于国家规定的68个标准频道是不连续的、跳跃的，因此在系统内部可以利用这些不连续的频率来设置增补频道，用Z表示。邻频系统频道划分及应用见表5-1。

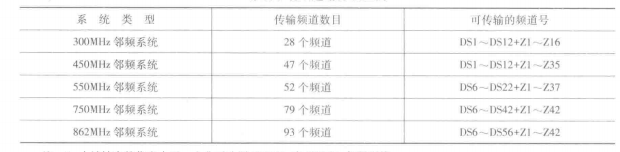

表5-1邻频系统频道划分及应用
注：1、小城镇中的住宅小区，企业可选用450MHx或550MHz邻频系统。
2、大中城市中的住它小区、企业应选择750MHz或862M1L系统，有条件的部门宜选用1GHz系统。
3、对于新建的有线电视系统，单向传输时一般选用550MHz邻顿系统，双向传输时选用750MHz，862MHz邻装系统，300MHz和450MHz邻频系统只用于现存的老系统。
2、大中城市中的住它小区、企业应选择750MHz或862M1L系统，有条件的部门宜选用1GHz系统。
3、对于新建的有线电视系统，单向传输时一般选用550MHz邻顿系统，双向传输时选用750MHz，862MHz邻装系统，300MHz和450MHz邻频系统只用于现存的老系统。
