1. 一、设计依据
(1)智能建筑设计标准；
(2)建筑智能化系统工程设计管理暂行规定；
(3)安全防范工程程序与要求；
(4)现行GB50314-2015《智能建筑设计标准》
(5)中华人民共和国公共安全行业标准GA/T74-2000《安全防范系统通用图形符号》。
(6)GA/T70-2014《安全防范工程建设与维护保养费用预算编制办法》。
(7)GA/T368—2001《入侵报警系统技术要求》。
(8)GB12663—2001《防盗报警控制器通用技术条件》。
2. 二、项目简介
近年来一些不法分子把罪恶的手伸到了医院，严重危害了医院和病人的生命财产安全，他们实行扒、窃、抢、破坏等卑劣手段扰乱医院工作秩序、窃取他人钱财、破坏社会治安。
医院是特殊的社会性行业，具有开放性是一个相对复杂的环境；内部机构繁多，门诊部、住院部、制药制剂车间、蒸儒发酵车间，药房、药库、电力设备室、锅炉房、车库及车辆调度、各级各类科室、检查室、管理室、医院管理机构办公室等，具有复杂性、综合性、安全性。
PTK-7464医院总线制联网报警系统针对该医院的实际情况进行了合理而科学的设计，可以在该医院建立一个快速的、经济实用的智能联网报警系统，既安全又美观。该系统建成后，呈现在指挥中心的是一个高雅带有液晶显示中心接警机，通过232接口和电脑连接，正前方的墙面上挂着医院的平面图，当出现警情时，在一秒钟之内电子地图上会显示出xx栋楼xx号病房被盗的警情；医院任何一条线，任何一个终端(红外、紧急按钮、门磁等防区)，任何一个电源开路、短路、停电尽显中心，每个科室的任何布防、撤防、密码三次输错尽报中心，而不用花任何通信费用，其高可靠性和闭环(上行报警下行巡检)结构更是电话拨号和无线报警所不能比拟的，PTK-7464医院总线制联网报警系统可以实时监控医院的安全情况。该系统可将医院的安全信息全部数字化，是现代智能医院必备的一套完善的智能报警系统。
3. 三、医院防盗报警系统结构及功能特点
1.需求分析
(1)系统中心设置于公安科内，门诊楼和住院楼作为该系统的前端检测点，不设分中心。
(2)两个楼栋之间的通信总线由住院楼2层的楼栋弱电桥架直接送到门诊楼2层的配电间。
(3)由于楼栋、分布的复杂，通信总线不易实现单一的串行连接模式，应采用星、串结合的模式，所以选用总线扩展8防区模块的解决方案，如图7-19所示。
(4)在住院楼1层弱电间，配备一个6端口的总线集线器，分别为1、2、6、16(含7、13层)层提供四条总线，其中2层总线直接送达门诊楼2层电气间；在门诊楼2层电气间，配备一个4端口总线集线器，再分出三条总线分别送1、2、6层楼。
(5)住院楼I层有部分探测器划为公共防区点，直接接入监控室的报警主机的防区端口;其余全部由8防区总线扩展防区接入。
(6)由于上下班时间难以一致，撤、布防难以统一进行，所以采用划分成若干独立防区和少量公共防区相结合的模式。有独立防区的分布情况见表7-8。
(7)独立防区，需配备可撤、布防的控制键盘；公共防区点工作状态，由报警主机进行设置控制。

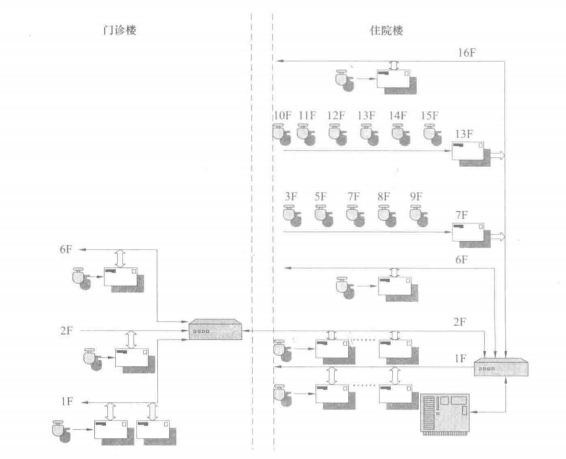

图7-19 报警系统总线连接示意图
表7-8 独立分区
| 楼栋 | 门诊楼 | 住院楼 | |||||||
| 楼层 | 1F | 2F | 6F | IF | 2F | 3/5/F | 6F | 7〜15F | 16F |
| 独立防区数 | 2 | 1 | 1 | 3 | 3 | 0 | 1 | 0 | 1 |
| 公共防区点数 | 0 | 0 | 0 | 5 | 0 | 2 | 0 | 9 | 0 |
(8)3、5、7、8、9层共用一个扩展防区模块，模块安装于7层；115层共用一个扩展防区模块，模块安装于13层。
(9)所有紧急按钮防区全部设置为24h监控防区模式
(10)住院楼报警设备分布点(参考)见表7-9
表7-9 住院楼报警设备分布点
| 楼层 | 位置 | 双鉴探测器 |
紧急 按钮 |
玻璃破碎探测器 | 独立防区键盘 | 防区扩展模块 |
六端口总 线集线器 |
| 一层 | 值班室 | 1 | 1 | I | 1 | ||
| 出入院处、办公室 | 1 | 2 | 1 | ||||
| 库房 | 1 | ||||||
| 食品超市 | 2 | 1 | 2 | 1 | 1 | ||
| 鲜花书刊 | 1 | 1 | 1 | 1 | 1 | ||
| 东侧办公室4间 | 4 | ||||||
| 东侧办公室4间 | 4 | ||||||
| 西侧办公室1间 | 1 |
| 二层 | 智能间 | 2 | 1 | 1 | 1 | ||
| 机房办公室 | 1 | 1 | |||||
| 中心药房 | 2 | 1 | 1 | 1 | 1 | ||
| 药房办公室 | 1 | ||||||
| 二级库 | 1 | ||||||
| 供应科办公室 | 1 | 1 | 1 | 1 | |||
| 器械仓库 | 1 | ||||||
| 敷料仓库 | 1 | ||||||
| 一次性药品库房 | 1 | ||||||
| 三层 | 学术活动中心 | 1 | |||||
| 五层 | 学术活动中心 | 1 | |||||
| 六层 | 器械存放室 | 1 | 1 | 1 | |||
| 库房 | 1 | ||||||
| 标本 | 1 | ||||||
| 护士站 | 1 | ||||||
| 药品 | 1 | ||||||
| 仪器 | 1 | ||||||
| 主任办公室 | 1 | ||||||
| 会议室 | 1 | ||||||
| 七层 | 学术活动中心 | 1 | 1 | ||||
| 八层 | 学术活动中心 | 1 | |||||
| 九层 | 学术活动中心 | 1 | |||||
| 十层 | 学术活动中心 | 1 | I | ||||
| 十一层 | 学术活动中心 | 1 | |||||
| 十二层 | 学术活动中心 | J | |||||
| 十三层 | 学术活动中心 | 1 | |||||
| 十四层 | 学术活动中心 | 1 | |||||
| 十五层 | 学术活动中心 | 1 | |||||
| 十六层 | 会议室2间 | 2 | 1 | 1 | |||
| 图书库 | 2 | ||||||
| 期刊阅览室 | 1 | ||||||
| 病案统计办公室 | 1 | ||||||
| 病案库 | 2 | ||||||
| 合计 | 44 | 17 | 5 | 8 | 10 | 1 |
(11)门诊楼报警设备分布点见表7-10。
表7-10 门诊楼报警设备分布点
| 楼层 | 位置 | 双鉴探测器 | 紧急按钮 | 玻璃破碎探测器 | 防区独立键盘 | 防区扩展模块 | 六端口总线集线器 |
| 一层 | 值班 | 1 | 1 | 1 | |||
| 收费 | 1 | 2 | 1 | ||||
| 挂号 | 1 | 1 | 1 | ||||
| 西药房 | 2 | 1 | 2 | 1 | 1 | ||
| 办公室 | 1 | ||||||
| 值班室 | I | ||||||
| 二级库 | 1 | ||||||
| 二层 | 二级库 | 1 | 1 | 1 | 1 | ||
| 中药房 | 1 | 1 | 1 | ||||
| 更衣、办公 | 1 | ||||||
| 六层 | 库房 | 1 | I | 1 | |||
| 卫材仓库 | 2 | ||||||
| 文柜室 | 1 | ||||||
| 办公室 | 1 | ||||||
| 合计 | 11 | 10 | 5 | 4 | 4 | 1 |
2.系统的可靠性
(1)广泛性。将医院的科室报警系统与病房报警系统融为一体，要求医院内每个病房都能得到保护。
(2)实用性。要求每个科室的防范系统能在实际可能发生受侵害的情况下及时报警并要求操作简便，环节少，易学。
(3)系统性。要求每个科室的防范系统在案情发生时，除能自身报警外，必须及时传到保卫部门，并同时上报当地公安报警中心。
(4)可靠性°要求系统所设计的结构合理，产品经久耐用，系统可靠。
(5)可行性。要求系统投资或造价能控制在医院科室能承受的范围之内。
由此可见，总线制住宅医院联网报警系统是较为先进、实用的系统，是目前普遍采用的方案。
3.主要特点
(1)快速。从发现警情到报警中心收到警讯全过程不超过1s。
(2)准确。报警全过程通过计算机控制，不需人工操作。有效避免了疏忽大意和误操作。
(3)容量大主控计算机容量大，可储存大量住户资料，因而能够向联网用户提供多种报警服务，并可建立医院居民档案。
(4)双工传输、自检。中心可以通过控制台随时检测各用户报警器性能，解除误报警。
(5)防破坏性能。系统任何一根线路发生断路、短路即可报警。
(6)防断电性能”当医院停电或住户电路遭破坏时，后备电源可支持系统继续工作(不少于24h)；如后备电源不工作了，中心在Is立即报出那一路停电。
(7)抗干扰。系统通过了邮电部各项指标(雷击、电磁辐射等试验)。无线传输采用软件判码，防止不同用户之间的操作误报，抗干扰强。
(8)多种布防方式。系统具有“在家布防”和“外出布防”设置，并上传中心计算机。
(9)紧急按钮可随时传送到指挥中心。
(10)系统以积木结构设计为主，具有良好的开放性，每户可有多路警情(盗情、劫情、红外、煤气、阳台、门磁)传输到中心。
(11)系统采用创新的总线制布线，结构科学合理，系统的可靠性及稳定性更高，可使施工更方便快捷。
(12)系统属全开放式结构，预留接口支持室内报警系统自动撤防、门厅灯等联动需要。
(13)采用高性能开关电源集中供电，有效防止雷击、短路、断路、超负荷运作，并带有大容量蓄电池浮充功能，有过充、过放保护。
(14)有线无线兼容。
4.系统结构图及组成部分
该系统主要由医院总线控制报警通信管理系统组成，医院报警系统使用PTK大型报警主机PTK-7464，利用分布安装于每层楼的8防区报警模块与各个科室连接起来，给每个科室分配一个到二个防区连接紧急按钮和双鉴红外探测器，一个PTK-7432可以给4〜8个房间共同使用，最后通过一根总线汇总到医院公安科，起到集中监控的目的。而在医院保安中心，还可使用计算机及专用软件进行监控，更加直观。
每台PTK-7464接警主机可通过两芯总线连接64个设备，该设备可以是单防区模块、8防区模块，也可以是8防区报警主机，所以系统最多可以扩展到500个防区。
管理中心是PTK-7464中央接警主机接收总线信号，再通过串行接口把防区的状态信息传送到PC。由软件完成所有事件的监控和管理，并可连接32路继电器模块进行联动处理。具有以下功能：
(1)接收显示周界报警信息。
(2)可接收科室的布/撤防及不同防区的报警信息。
(3)管理所有用户资料。
(4)实时监控系统线路安全状态。
(5)查询历史报警事件。
(6)多媒体工作方式，当收到报警信号时，可用语音提示警情。
(7)提供二次开发接口及联动输出口。
