火灾自动报警系统有传统型和现代型两种方式。
我公司提供火灾自动报警系统的扩展功能：自动电话报警、自动火灾广播报警通知、火灾视频联动系统，欢迎咨询！

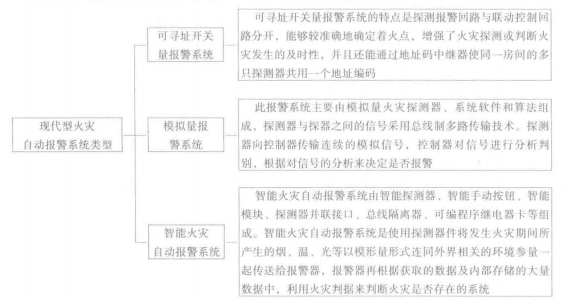

传统型火灾自动报警系统包括区域报警系统、集布报警系统、控制中心报警系统三种方式-现代型火灾自动报警系统是以计算机技术的应用为基础发展起来的，具体能够识别探测器位置（地址编码）及探测器类型、系统可靠性高、使用方便、维修成本低等特点。现代型火灾自动报警系统主要有可寻址开关量报警系统、模拟量报警系统和智能火灾自动报警系统等几种类型。现代型火灾自动报警系统方式如图8-1所示。
图8-1现代型火灾自动报警系统类型

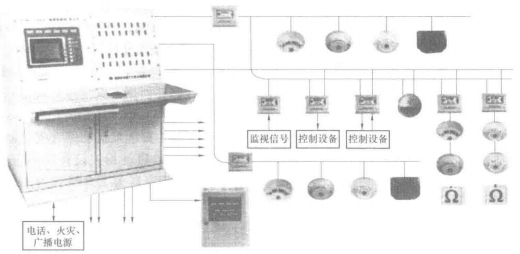

火灾自动报警系统实物接线图如图8-2所示。火灾自动报警系统的主要配套设备有火灾探测器、火灾报警控制器、火灾显示盘以及联动控制器。
1. 1、火灾探测器
火灾探测器是火灾自动报警系统的传感部分，能产生并在现场发出火灾报警信号，或向控制和指示设备发出现场火灾状态信号。火灾的探测就是以捕捉物质燃烧过程中产生的各种信号为依据，来实现早期发现的。
图8-2火灾自动报警系统实物接线图
火灾探测器按其探测火灾不同的理化现象而分为四大类：感烟探测器、感温探测器、感光探测器和可燃性气体探测器。
(1)感烟火灾探测器.对燃烧或热解产生的固体或液体微粒予以响应，可以探测物质初期燃烧所产生的气溶胶(直径为0.01〜0.lµm的微粒)或烟粒子浓度。因感烟火灾探测器对火灾前期及早期报警很有效，应用最广泛。常用的感烟火灾探测器有离子感烟探测器、光电感烟探测舞及红外光束线型感烟探测器
(2)感温式探测器。在发生火灾时，对空气温度参数响应的火灾探测器称为感温式探测器,按其动作原理可分为定温式、差温式和差定温式三种.
(3)感光火灾探测器，感光火灾探测器又称火焰探测器，可对火焰辐射出的紫外、红外、可见光予以响应。这种探测器对快速发生的火灾或爆炸能够及时响应。紫外火焰探测器是应用紫外，光敏管来探测由火灾引起的紫外光辐射，多用于油品或电力装置火灾检测红外火焰探测器是利用红外光敏元件来探测低温产生的红外辐射，由于自然界中物体高于绝对零度都会产生红外辐射，用红外火焰探测器探测火灾时，一般还要考虑火焰间歇性形成的闪烁形象，以区别于背景红外辐射。
(4)可燃气体火灾探测器”M燃气体火灾探测器是一种能对空气中可燃气体浓度进行检测并发出报警信号的火灾探测器。
2. 2、火灾报警控制器
火灾报警控制器是建筑消防系统的核心部分火灾报警控制器是整个系统的心脏，它是具有分析、判断、记录和显示火灾情况的智能化设备。
火灾报警控制器不断向探测器(，探头)发出巡测信号，监视被控区域的烟雾浓度、温度等，探测器将代表烟雾浓度、温度等的电信号反馈给报警控制器，报警控制器将这些反馈回来的信号与其内存中存储的各区域正常整定值进行比较分析，判断是否有火灾发生。
当确认出现火灾时，报警控制器首先发出声光报警，提示值守人员。在控制器中，还将显示探测出的烟雾浓度、温度等值及火灾区域或楼层房号的地址编码，并把这些值以及火灾发生的时间等记录下来.同时向火灾现场以及相邻楼层发出声光报警信号。
火灾报警控制器大体上可以分成总线制区域火灾报警控制器、集中火灾报警控制器两类。

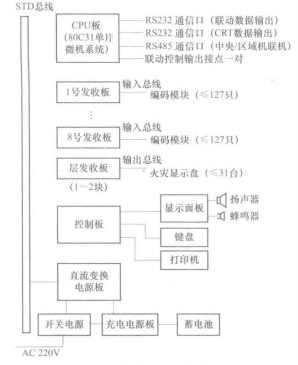

（1）1501系列火灾报警控制器图8-4所示为1501系列火灾报警控制器原理接线图。
图8-4 1501系列火灾报警控制器原理接线图
本系列控制器为二总线通用型火灾报警控制器，采用80C31单片机CMOS电路组成自动报警系统.其特点是：监控电流小、可现场编程，使用方便本系列控制器的功能有：
1）能直接接收来口火灾探测器的火灾 报警信号，
①左四位LED显示第一报警地址（层房号），右四位LED显示后续报警地址（房屋号），多点报警时，右四位交替显示报警地址。
②预警灯亮，发预警音。
③打印机自动打印预警地址及时间。
④预警30s延时时，确认为火警，发火警音。可消声（但消声指示灯不亮）。
⑤打印机自动打印火警地址及时间。
⑥可通过输出回路上的火灾显示盘，重复显示火警发生部位。
2）能发出探测点的断线故障信号
①故障灯亮。
②右四位LED显示故障地址（房屋号）。
③蜂鸣器发出故障音，可消声，同时消声指示灯亮。
④打印机自动打印故障发生的地址及时间。
⑤故障期间，非故障探测点有火警信号输入时，仍能报警。
⑥有本机自检功能：右四位LED能显示故障类别和发生部位。
⑦键盘操作功能有：
可对探测点的编码地址与对应的层房号现场编程。
可对探测点的编码地址与对应的火灾显示盘的灯序号现场编程。
可进行系统复位，重复巡入正常监控状态操作。
可调看报警地址（编码地址）和时间：断线故障地址（编码地址）：调整日期和时间。
可进行打印机自检：查看内部软件时钟；对各回路探测点运行状态进行单步检查和声、光显示自检。
可对发生故障的探测点封闭以及被封闭探测点修复后释放的操作。

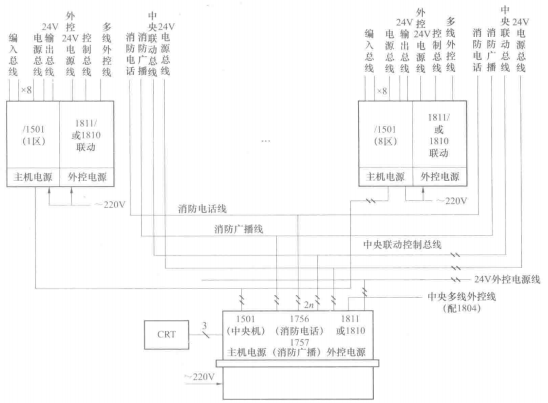

（2）中央/区域火灾报警系统。如果一台150I火灾报警器的容量不能满足工程需要时,可采用中央/区域机联机通信的方式，组成中央/区域机火灾报警系统，报警点容量可达（1016x8）个点。中央/区域火灾报警系统的控制系统如图8-5所示。
图8-5中央/区域火灾报警联动系统
图8-5所示类型的中央/区域火灾报警联动系统的技术数据及功能如下：
1）一台JB-JG（JT）-DF1501中央机通过RS485通信接口可连接8台150I区域机。
2）中央机只能与区域机通信，但没有输入总线和输出总线，不能直接连接探测器编码模块和火灾显示盘。
3）中央机可通过RS232通信接口（1）与联动控制器连接通信，通过RS232通信接口（II）与CRT微机彩显系统连接。
4）中央机柜（台）式机机箱内可配装HJ-1756消防电话，HJ-1757消防广播和外控电源（即HJ-1752集中供电电源）。
5）区域机柜（台）机箱内自备主机电源。
3. 3、火灾显示盘
通常，火灾显示盘设置在每个楼层或消防分区内，用以显示本区域内各探测点的报警和故障情况。在火灾发生时，指示人员疏散方向、火灾所处位置、范围等。

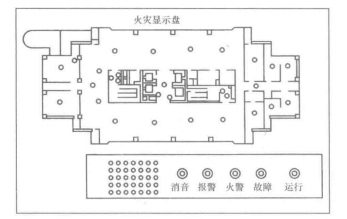

这里以JB-BL-32/64火灾显示盘为例介绍某显示原理及控制接线图oJB-BL-32/64火灾显示盘是（重复显示屏）是1501系列火灾报警控制器的配套产品，图8-6为其外形，图8-7为其显示原理图。
图8-6 JD-BL-64火灾显示盘

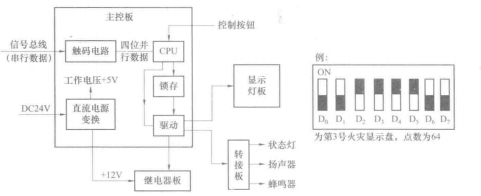

图8-7显示屏原理图
火灾显示盘的技术参数为：
(1)容量：表格式有32点、64点；模拟图式≤96点。
(2)工作电压：DC24V(由报警控制器主机电源供给)。
(3)监控电流≤10mA;报警(故障)显示状态工作电流≤250mA。
(4)外形尺寸：32点：540mmx360mmx80mm；64点：600mmx400mmx80mm；模拟图式:600mmx400mmx80nm)；颜色：乳白色箱形，黑色面膜重量：8.0kg(32点)、9.0kg(64点)。
(5)总线长度≤1500m.
(6)使用环境：温度-10〜50ºc；相对湿度≤95%(40℃土2℃)。
如图8-7所示，此型号火灾显示盘的机号、点数设置：前5位(D0-D4)设置机号,后3位决定点数。即前5位按二进制拔码计数(ON方向为0,反向为2n-1)。机号最大容量2N—1=31,,即1501—对输出总线上能识别31台火灾显示盘；后3位见表8-1
| 6位 | 7位 | 8位 | 总数 |
| OFF | OFF | OFF | 32 |
| ON | OFF | OFF | 64 |
| ON | ON | OFF | 96 |
表8-1火灾显示盘点数设置
4. 4、联动控制器
联动控制器是基于微机的消防联动设备总线控制器。其经逻辑处理后自动（或经手动，或经确认）通过总线控制联动控制模块发出命令去动作相关的联动设备。联动设备动作后，其回答信号再经总线返回总线联动控制器，显示设备工作状态。
通常，1811可编程联动控制器与1501系列火灾报警控制器配合，可联动控制各种外控消防设备，其控制点有两类：128只总线控制模块，用于控制屋外控设备；16组多线制输出，用控制中央外控设备。

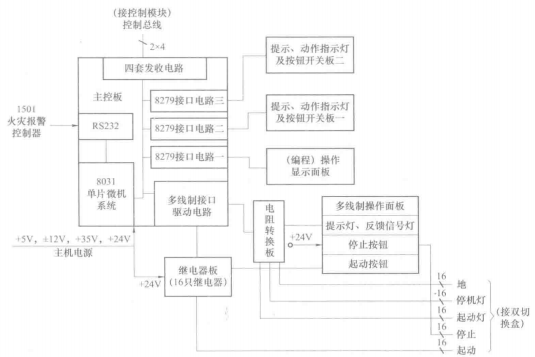

（1）工作原理”此联动装置是以控制模块取代远程控制器，取消返回信号总线，实现真正的总线制（控制，返回集中在一对总线上）；增加16组多线制可编程输出；增加二次编程逻辑，把被控制对象的起停状态也称为特殊的报警数据处理，其原理如图8-8所示。
图8-8 联动控制器原理图
（2）技术数据。
1）容量：1811/64：配接64只控制模块，16只双切换盒；1811/128：配接128只控制模块，16只双切换盒。
2）工作电压：由主机电源供所需工作电压+5V、±12V、+35V、+24V。
3）主机电源供电方式：交流电源（主机）：AC220VV+10%-15%，50Hz±lHz；直流备电：（全密封蓄电池）DC24V,20A-h。
4）监控功率：≤20W.
5）使用环境：温度：-10℃〜50℃；相对湿度≤95%（40℃±2℃）。

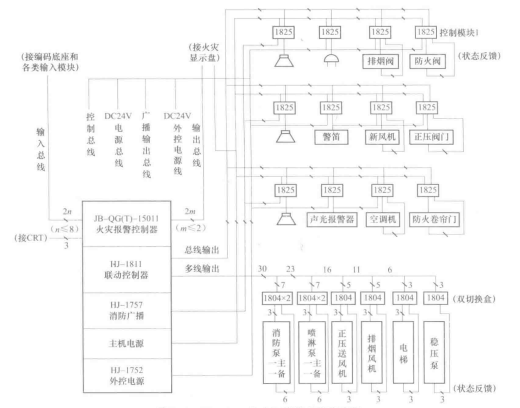

（3）系统配线,，图8-9为HJ-1811联动控制器的系统配线图。
图8-9 HJ-18II联动控制器系统配线图

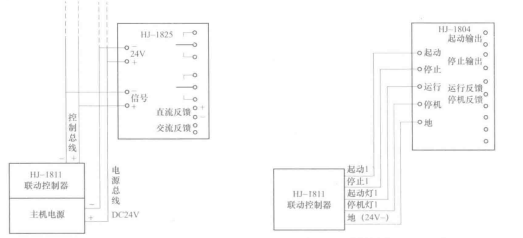

(4)接线图8—10和图8—II为HJ-181I联动控制器的接线图
图8-10总线输出控制模块接线图 图8-11多线输出双切换盒接线图
(5) HJ-1811联动控制器的功能
1）可通过RS232通信接口接收来自1501火灾报警控制器的报警点数据，再根据已编入的控制逻辑数据，对报警点数据进行分析，对外控消防设备实施总线输出与多线输出两类控制方式。
2）有自动/手动控制转换功能。
3）现场可编程功能。
4）系统检查、系统测试与面板测试功能。
5）当控制回路有开路、短路或断线时，能显示声、光故障信号（声信号可消音）数码管等故障信息。
