从图8-21上可看出，此火灾报警及消防联动控制系统由两部分构成其中，火灾报警控制器是一种可现场编程序的二总线制通用报警控制器，既可用作区域报警控制器，又可用作集中报警控制器。该控制器最多有8对输入总线，每对输入总线可带探测器和节点型信号127个。最多有两对输出总线，每对输出总线可带32台火灾显示盘。
图中的火灾报警器是通过串行通信方式将报警信号送入联动控制器，以实现对建筑物内消防设备的自动、手动控制。
此系统通过另一行串行通信接口与计算机连机，实现对建筑的平面图、着火部位等的彩色图形显示。每层设置一台重复显示屏，可作为区域报警控制器，显示屏可进行自检，内装有4个输出中间继电器，每个继电器有输出触点4对，可控制消防联动设备。
火灾自动报警及消防联动控制系统识图

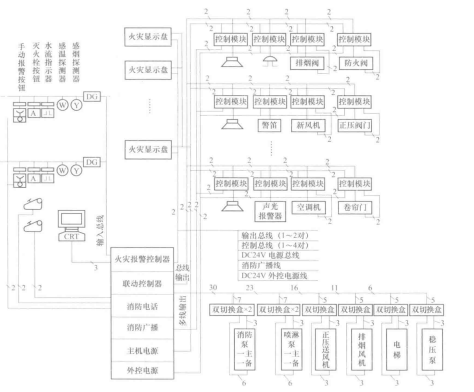

图8-21 某楼层火灾自动报警及消防联动控制系统图
图8-21中的联动控制系统中一对（最多4对）输出控制总线（即二总线控制），可控制32台火灾显示盘（或远程控制器）内的继电器来达到每层消防联动设备的控制二总线可接256个信号模块；设有128个手动开关，用于手动控制重复显示屏（或远程控制箱）内的继电器。
此系统中的中央外控设备有喷淋泵、消防泵、电梯及排烟、送风机等，可以利用联动控制器内16对控制触点，去控制机器内的中间继电器，用于手动和九动控制上述集中设备（如消防泵、排烟、风机等）。
从图8-21上可以看出，系统的消防电话连接二线直线电话，电话设置于手动报警按钮旁，只需将手提式电活机的插头插人电话插孔即可向总机（消防中心）通话消防电话的分机可向总机报警，总机也可呼机分机进行通话

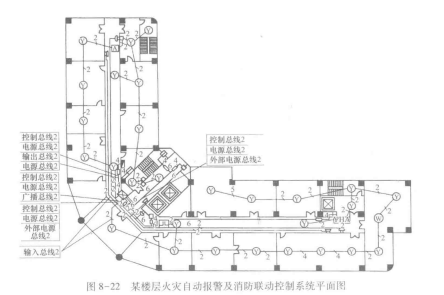

从系统的消防广播装置由联动控制器实施着火层及其上、下层的紧急广播的联动控制当有背景音乐（与火灾事故广播兼用）的场所火警时，由联动控制器通过其执行件实现强制切换到火灾事故广播的状态。从图8-22的平面图上可以很清楚地看出，此系统的火灾探测器、火灾显示盘、警铃、喇叭、非消防电源箱、水流指示器、排烟、送风、消火栓按钮的位置。
1. 火灾自动报警及消防联动系统控制原理
火灾自动报警消防联动控制系统是智能建筑必须设置的系统之一火灾自动报警及联动控制是一项综合性消防技术，是现代电子工程和计算机技术在消防中的应用，也是消防系统的重要组成部分和新兴技术学科。
火灾自动报警及消防联动控制系统原理：通过布置在现场的火灾探测器自动监测火灾发生时产生的烟雾或火光、热气等火灾信号，联动有关消防设备，实现监测报警、控制灭火的自动化。
火灾自动报警及联动控制的主要内容是：火灾参数的检测系统，火灾信息的处理与自动报警系统，消防设备联动与协调控制系统，消防系统的计算机管理等。
在这个系统中，火灾报警控制器是火灾报警系统的心脏，是分析、判断、记录和显示火灾的部件，它通过火灾探测器（感烟、感温）不断向监视现场发出巡测信号，监视现场的烟雾浓度、温度等。探测器将烟雾浓度或温度转换成电信号，反馈给报警控制器，报警控制器收到的电信号与控制器内存储的整定值进行比较，判断确认是否火灾。当确认发生火灾,在控制器上发出声光报警，现场发出火灾报警，显示火灾区域或楼层房号的地址编码，并打印报警时间、地址e同时，通过消防广播向火灾现场发出火灾报警信号，指示疏散路线，在火灾区域相邻的楼层或区域通过消防广播、火灾显示盘显示火灾区域，指示人员朝安全的区域避难。火灾自动报警及消防控制系统框图如图8-23所示g。

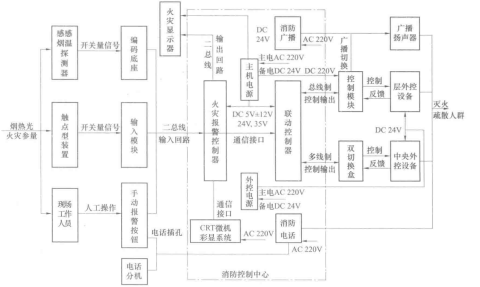

图8-23火灾自动报警及消防控制系统框图
