消防联动控制系统安装

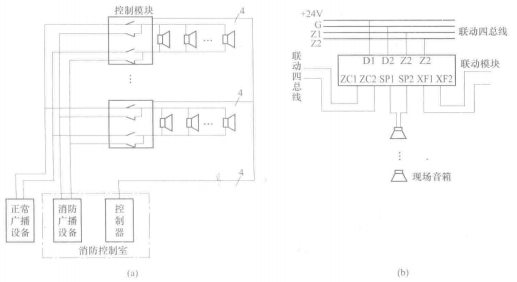

Zl,Z2—信号二总线连接端子；DI,D2—电源二总线连接端子；ZCI,ZC2一正常广播线输入端子；XF1,XF2—消防广播级输入端子;          SPI,SP2—与扬声器连接的输出端子

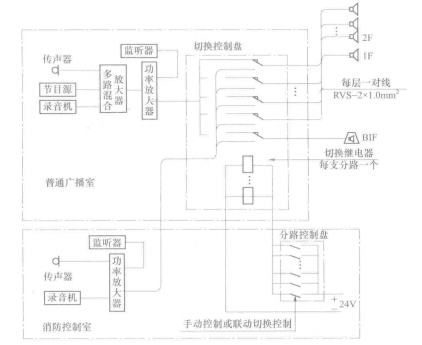

(2)火灾应急广播与广播音响系统合用。在该系统中，广播室内应设置一套火灾应急广播专用的扩音机及分路控制盘，但音频传输网络及扬声器共用,火灾事故广播扩音机的开机及分路控制指令由消防控制中心输出，通过强拆器中的继电器切除广播音响而接通火灾事故广播，将火灾事故广播送人相应的分路，其分路应与消防报警分区相对应。

(1)火灾事故广播线路应独立敷设，应不和其他线路(包括火警信号、联动控制等线路)同管或同线槽槽孔敷设
(2)火灾事故广播播放疏散指令的控制程序。
(3)在民用建筑内，扬声器应设置在走道和大厅等公共场所一莓个扬声器的额定功率应不小于3W,并且其数量应能确保从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离应不大于12.5m。
(4)在环境噪声大于60dB的场所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dB。
(5)地下室发生火灾，应先接通地下各层及首层。当首层与2层具有大的共享空间时，也应接通2层。
(6)客房设置专用扬声器时，其额定功率应不小于1W。
(7)首层发生火灾，应先接通本层、2层及地下各层。
(8)2层及2层以上发生火灾，应先接通火灾层及其相邻的上、下层。
(9)火灾应急广播与公共广播(包括背景音乐等)合用时应符合以下要求。
(10)火灾时，应能在消防控制室将火灾疏散层的扬声崩和公共广播扩音机强制转入火灾应急广播状态。
(11)消防控制室应能监控用于火灾应急广播时的扩音机的丁.作状态，并具有遥控开启扩音机和采用传声器广播的功能。
(12)火灾应急广播应设置备用扩音机，其容量应不小于火灾应急广播扬声器最大容量总和的1.5倍。
(13)床头控制柜设有扬声器时，应有强制切换到应急广播的功能。

       未设置火灾应急广播的火灾自动报警系统，应设置火灾警报装置。
       火灾警报装置是在火灾时能发出火灾音响及灯光的设备由电笛(或电铃)与闪光灯组成一体(也有只有音响而无灯光的)，音响的音调与一般音响有区别,通常是变调声(与消防车的音调类似)，其控制方式与火灾应急广播相同。
       火灾警报装置的设置范围和技术要求如下：
       (1)在报警区域内，每个防火分区至少安装一个火灾警报装置，其安装位置，宜设在各楼层走道靠近楼梯出口处警报装置宜采用手动或自动控制方式。
       (2)设置区域报警系统的建筑，应设置火灾警报装置；设置集中报警系统和控制中心报警系统的建筑，宜装设火灾警报装置。
小提示：为了确保安全，火灾警报装置应在火灾确认后，由消防中心按疏散顺序统一向有关区域发出警报在环境噪声大于60(dB(A)的场所设置火灾警报装置时，其声压级应高于背景噪声15dB(A)。

(1)消防控制室周围不宜布置电磁场干扰较强及其他影响消防控制设备工作的设备用房，不应将消防控制室设于厕所、锅炉房、浴室、汽车间、变压器室等的隔壁和上、下层相对应的房间。
(2)有条件时宜设置在防灾监控、广播、通信设施等用房附近，并适当考虑长期值班人员房间的朝向。
(3)消防控制室应设置在建筑物的首层(或地下1层)，门应向疏散方向开启，且入口处应设置明显的标志，并应设置直通室外的安全出口。

(1)控制屏(台)的排列长度大于4m时，控制屏(台)两端应设置宽度不小于Im的通道单。
(2)在值班人员经常工作的一面，控制屏(台)至墙的距离应不小于3m。
(3)消防控制室内严禁与其无关的电气线路及管路穿过。
(4)消防控制室在确认火灾后，宜向BAS系统及时传输，显示火灾报警信息，且能接收必要的其他信息。
(5)消防控制室的送、回风管在其穿墙处应设防火阀。
(6)火灾自动报警系统应设置带有汉化操作的界面，可利用汉化的CRT显示和中文屏幕菜单直接对消防联动设备进行操作。
(7)集中报警控制器(或火灾通用报警控制器)安装在墙上时，其底边距地高度应为1.3〜1.5m；靠近其门轴的侧面距墙应不小于0.5m；正面操作距离应不小于1.2m。
(8)设备面盘前的操作距离：单列布置时应不小于1.5m；双列布置时应不小于2m。
(9)控制屏(台)后的维修距离不宜小于Im。

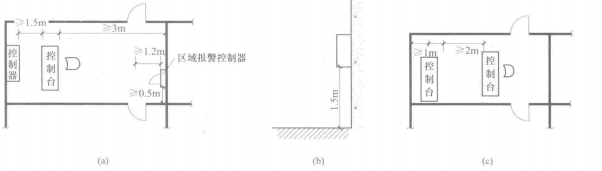

   消防报警控制室设备安装如图8-51所示。
