一、可视对讲系统配线
(1)线路在经过建筑物的伸缩缝及沉降处，应有补偿装置，导线有适当余埴
(2)视频线。单元内主F线布线长度小于30m时采用SYV-75-1同轴电缆，布线长度在30m以上时采用SYV-75-3同轴电缆
(3)分层做好隐蔽工程讪录。
(4)明管敷设时,排列整齐。
(5)每一网路导线间和对地的绝缘电阻值必须大于0.5MΩ,并填写测试记录。
(6)信号、电源、音频线。单元内主干线采用RVV-4x0.5mm或RVV-4xl.0mm电缆线。当布线长度小于30m时用KVV-4X0.5mm电缆线，布线长度在30m以上时用RVV-5X1.0mm电缆线，布线长度按最高楼层来计。
二、总线接线箱安装
1.安装方式
可视对讲系统总线接线箱为壁挂安装方式，采用膨胀螺栓固定到墙上一个总线接线箱中放置有两块端子的线路板，两块线路板完全相同，在使用时是独立的接线时，端子必须按组使用，同一组的两对端子不分输入和输出，若一侧作为输入端,则另一侧即为输出端。
2.接线方法

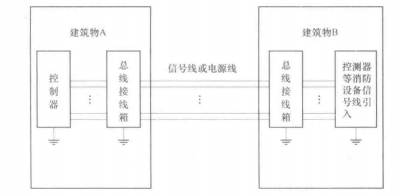

总线接线箱的接线方法如图11-7所示。
图11-7总线接线箱的接线方法示意图
小提示：
建筑物A为消防系统的控制室，当信号线或电源线引出建筑物A时，应通过总统接线箱，建筑物B为探测器等消防设备的保护区域，当信号线或总线引入建筑物B时，也应通过总线接线箱
三、门口主机安装
1.可视对讲分机门口主机的安装方式
(1)壁挂式安装a1)把室外主机塞入壁挂盒中，从侧面用螺钉固定牢固
2)固定壁挂盒。壁挂盒与预埋盒通用安装时盒底部箭头方向应朝上。
3)将传送线连接在端子和线排上，插接在室外主机上
(2)嵌入式安装。
(2)嵌入式安装。
1)面板：主机的操作面，均裸露在安装面上，供使用者进行操作°楼宇对讲系统主机的面板通常要求为金属质地，主要是要求达到一定的防护级别，以确保主机坚固耐用。
2)把传送线连接在端子和线排上，插接在室外主机上。
3)在门上开孔。前门板开口尺寸、后门板开口尺寸大于室外主机外形Inun,方便操作即可。
4)把室外主机塞入到门上的长方孔内，从门里面用螺钉固定牢固。
(3)预埋式安装。
(3)预埋式安装。
1)将传送线连接在端子和线排上，插接在室外主机上。
2)用混凝土把预埋盒固定在墙上，并且预埋盒底部箭头方向应朝上。
3)在墙上预留一个方孔[为预埋盒预埋尺寸(长x宽x厚)]o
4)把室外主机塞入预埋盒中，从侧面用螺钉固定牢固。
2.接线为电源端子、通信端子、出门按钮及门磁端子的接线
(1)电源端子。电源端子说明见表11-5。
表11-5 电源端子说明
| 端子序号 | 标识 | 名称 | 与总线层间分配器连接关系 |
| 1 | D | 电源 | 电源+18V |
| 2 | G | 地 | 电源端子GNI) |
| 3 | LK | 电控锁 | 接电控锁正极 |
| 4 | G | 地 | 接锁地线 |
| 5 | LKM | 电磁锁 | 接电磁锁正极 |
(2)通信端子。通信端子说明见表11-6.
表H-6 通信端子说明
| 端子序号 | 标识 | 名称 | 与总线层间分配器连接关系 |
| 1 | V | 视颇 | 接层间分配器主干端子V (1) |
| 2 | G | 地 | 接层间分配器七干端子G (2) |
| 3 | A | 音频 | 接层间分配器主干端子A (3) |
| 4 | Z | 总线 | 接层间分配器主干端子Z (4) |
(3)出门按钮及门磁端子。出门按钮及门磁端子说明见表11-7
表11-7出门按钮及门磁端子说明
| 端子序号 | 标识 | 名称 | 与总线层间分配器连接关系 |
| I | DM | 门磁 | 接门磁的正极 |
| 2 | DK | 出门按钮 | 接出门按钮的正极 |
| 3 | G | 地 | 接出门按钮或门磁的地 |
3.门口主机安装
(1)调整可视对讲主机内置摄像机的方位和视角于最佳位置，对不具备逆光补偿的摄像机，应做环境亮度处理
(2)安装应牢固、稳定
(3)门口主机通常安装在各单元住宅门口的防盗门上或附近的墙上，(叫视)对讲主机操作面板的安装高度离地不宜高于1.5m,操作面板应面向访客，便于操作。

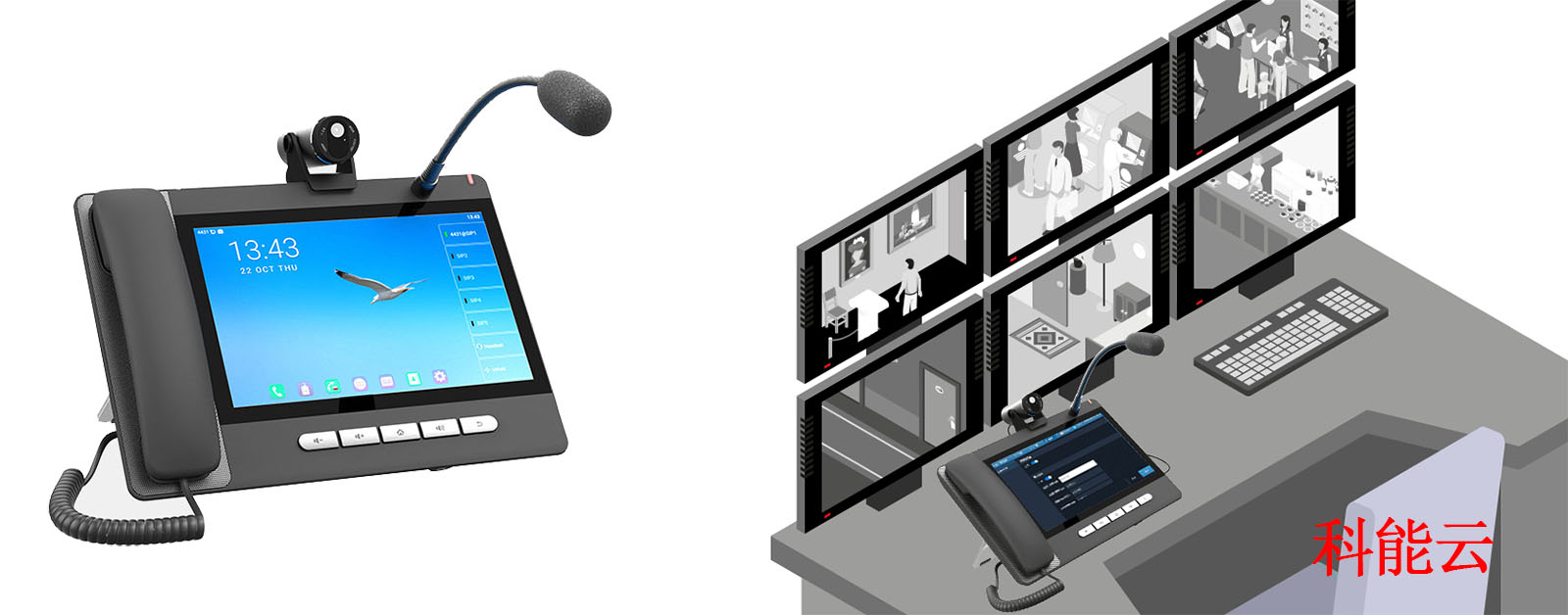

四、管理中心机安装
1.管理中心机安装方式
管理中心可视对讲主机安装主要可以分为以下两种方式。
(1)采用桌面安装。其安装方法是将管理中心机放置在水平桌面上，或打开脚撑，将管理中心机放置在水平桌面上。
(2)采用壁挂安装。其安装方法如下：
1)在需安装管理中心机的墙壁上打四个安装孔。
2)将装入墙壁的螺钉从管理中心机底面安装孔中穿入，把管理中心机固定在墙壁上，
3)将塑料胀管、木螺钉组合装入墙壁四个安装孔内。
2.管理中心机接线
系统根据社区的大小、布线的复杂程度采用不同的网络拓扑结构，对于小型社区应采用
手拉手连接方式，对于大型社区应采取矩阵交换连接方式。接线端子说明见表11-8
表11-8 接线端子说明
| 端口号 | 序号 | 端子标识 | 端子名称 | 连接设备名称 | 说 明 |
| 端口 A | 1 | GND | 地 | 室外主机或矩阵切换器 | 音频信号输入端口 |
| 2 | AI | 音频人 | |||
| 3 | GND | 地 | 视频信号输入端口 | ||
| 4 | VI | 视频入 | |||
| 5 | GND | 地 | 监视器 | 视频信号输出端，可外接 监视器或视频采集设备 | |
| 6 | VO | 视频出 | |||
| 端口 B | 1 | CANH | CAN正 | 室外主机或矩阵切换器 | CAN总线接口 |
| 2 | CANL | CAN负 | |||
| 端口 c | 1-9 | RS232 | 计算机 |
RS-232接口，接上位计 算机。调试用 |
|
| 端口 D | 1 | D1 | 18V电源 | 电源箱 | 给管理中心机供电，18V 无极性 |
| 2 | D2 |
视频信号线采用SYV-7-3同轴电缆；音频信号和CAN总线采用两对RVS-2X1.5mm双绞线。
五、层间分配器安装
层间分配器采用壁挂式安装。层间分配器通常安装在各单元层附近的墙上，可视对讲主机操作面板的安装高度离地宜大于2.2m,应便于操作，并且安装应牢固、稳定。
1.接线方法及要求
(1)主干线采用RVV-4X1.0mm,视频线采用SYV-75-3；分支线线长小于30m的采用
RVV-4xO.3mm,线长30〜50m的采用RVV-4x0.5mm,视频线采用SYV-75-1,
（2）层间分配器顶部的扁平电缆是干线引入线氏左右两旁的扁平电缆是分支输出线,分支输出接室内分机。
若层间分配器处于干线末端，需要打开此层间分配器外壳，将主板上的短路块插上然而此处应注意的是外壳一定要有良好接地
2.对外接线端子
对外接线端子说明见表11-9,
表11-9 接线端子说明
| 线颜色 | 端子标识 | 线名称 | |
| I黄色 | V | 视频线 | 分支输出可与可视室内分机相应的端子连接 |
| 2黑色 | G | 地线 | |
| 3蓝色 | A | 音频线 | |
| 4白色 | Z | 总线 | |
| 5红色 | D | 电源线 | |
| 6棕色 | G | 地线 |
六、门前铃安装
1.门前铃安装方式
预埋安装主要可以分为以下两种
（1）带防雨罩的安装。
1）将门前铃后面的三条黑色EVA密封条拆除。
2）将附件的黑色EVA条粘贴在防雨罩背面的凹槽内（只粘三条，最底下的槽内不要粘）。
3）用两颗沉头螺钉将防雨罩固定到门前铃上下的两个安装柱上。此时，防雨罩就与门前铃安装成一体了.
4）将安装好防雨罩的门前铃整体再安装到预埋盒内、
（2）不带防雨罩的安装
1）在墙上预留一个略大于预埋盒尺寸的方孔。
2）用混凝土把预埋盒固定在墙上（预埋盒折边紧贴墙面）。
3）将线连接在端子和线排上，插接在门前铃上。
4）用两颗螺钉从侧面将门前铃固定在预埋盒上。
2.门前铃在防盗门上直接安装
（1）门前铃在防盗门上直接安装时，若防盗门厚度大于40mm（门前铃嵌入部分厚度空间）时，防盗门前面板开孔尺寸125rnmx95mm（高x宽），后面板开孔尺寸大于150mmx150mm,方便安装即可。
（2）若防盗门厚度小于或等于40mm时，请防盗门提供商配合解决安装，建议在防盗门后面板上安装金属后罩
（3）安装时首先将进出线从门中拉出，与门前铃接好，然后将门前铃嵌入防盗门前面
板上开好的长方孔内，再从防盗门后部将两颗M3螺钉从上、下端的两个的圆孔穿入，将门前铃固定在门上。
门前铃接线表见表11-10.
表11-10 门前铃接线表
| 端子标识 | 端子名称 | 注 释 |
| V | 视频线 | |
| G | 地 | 与联网器、室内分机及门前铃分配器相应的端子连接 |
| A | 音频线 | |
| M12 | + 12V |
