出入口控制系统的类别

—、按出入口控制系统联网模式分类

1.总线制

      出入口控制系统的现场控制设备通过联网数据总线与出入口管理中心的显示、编程设备相连，每条总线在出入口管理中心只有一个网络接口如图12-1所示。

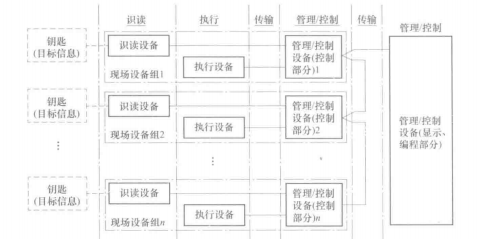

图12-1  总线制系统组成



2.环线制

       出入口控制系统的现场控制设备通过联网数据总线与出入口管理中心的显示、编程设备相连，每条总线在出入口管理中心有两个网络接口，当总线有一处发生断线故障时，系统仍能正常工作，并可探测到故障的地点。

3.单级网

      出入口控制系统的现场控制设备与出入口管理中心的显示、编程设备的连接采用单一联网结构，如图12-2所示。

图12-2环线制出入口控制系统的组成

4.多级网

    出入口控制系统的现场控制设备与出入口管理中心的显示、编程设备的连接采用两级以上串联的联网结构，且相邻两级网络采用不同的网络协议，如图12-3所示。



图12-3  多级网系统组成

二、按出入口控制系统现场设备连接方式分类
1. 单出入口控制设备
仅能对单个出人口实施控制的单个出入口控制器所构成 的控制设备，如图12-4所示。

图12-4   单出入口控制设备型组成

2. 多出入口控制设备
能同时对两个以上出入口实施的单个出入口控制器所构成的控制设备，如图12-5所示。

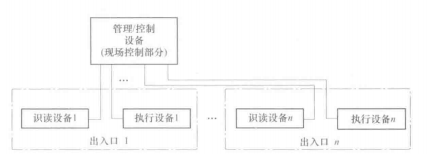

图12-5  多出入口控制设备型组成

三、按出入口控制系统管理/控制方式分类

1.独立控制型

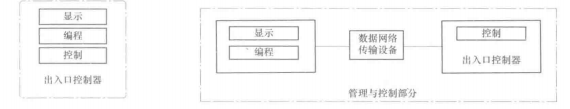

       出入口控制系统，其管理与控制部分的全部显示/编程/管理/控制等功能均在一个设备（出入口控制器）内完成，如图12-6所示。

2.联网控制型

       出入口控制系统，其管理与控制部分的全部显示/编程/管理/控制功能不在一个设备（出入口控制器）内完成,其中，显示/编程功能由另外的设备完成。设备之间的数据传输通过有线和/或无线数据通道及网络设备实现，如图12-7所示。

3.数据载体传输控制型

       出入口控制系统与联网型出入口控制系统的区别仅在于数据传输的方式不同，其管理与控制部分的全部显示/编程/管理/控制等功能不是在一个设备（出入口控制器）内完成。其中，显示/编程工作由另外的设备完成。设备之间的数据传输通过对可移动的、可读写的数据载体的输入/导出操作完成。

四、按出入口控制系统硬件构成模式分类

1.一体型

      出入口控制系统的各个组成部分通过内部连接，组合或集成在一起，实现出人口控制的所有功能，如图12-8所示。

图12-8一体型产品组成

2.分体型

        出入口控制系统的各个组成部分，在结构上有分开的部分，也有通过不同方式的组合的部分。分开部分与组合部分之间通过电子、机电等手段连成为一个系统，实现出入口控制的所有功能，如图12-9所示。

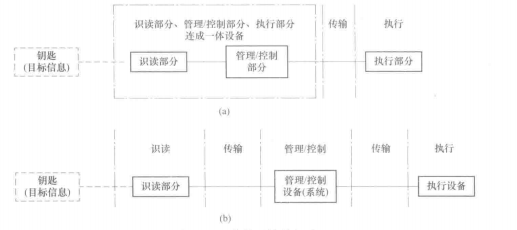

图12-9分体型结构组成

（a）结构组成（―）;（b）结构组成（二）
