布线系统中除了线缆外，槽管是一个重要的组成部分，金属槽、PVC槽、金属管、PVC管是综合布线系统的基础性材料，一名合格的布线工程师要熟悉和掌握线槽规格和品种。
1、金属槽

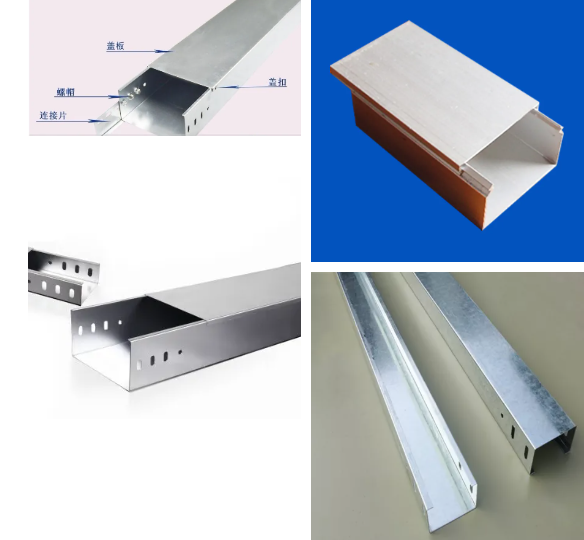

金属槽由槽底和槽盖组成，每根糟一般长度为2m,槽与槽连接时使用相应尺寸的铁板和螺钉固定，槽的外型如下所示。
在综合布线系统中，一般使用的金属槽的规格有50mmx100mm,100mmx100mm、100mmx200mm、100mmx300mm、200mmx400mm等。
金属线槽主要品种有：镀锌金属线槽、防火金属线槽、铝合金金属线槽、不锈钢金属线槽、静电喷塑金属线槽等。
2、金属线槽的各种附件

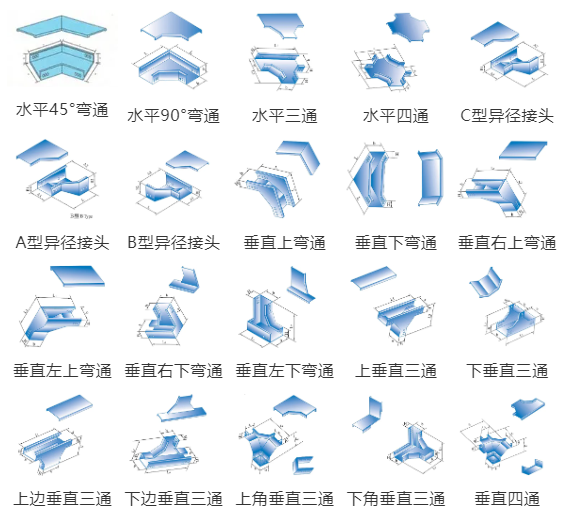

金属线槽的附件如图下所示。
3、金属桥架
桥架是布线行业的一个术语，是一个支撑和放电缆的支架。它是建筑物内布线不可缺少的一个部分。
在布线工程中，由于线缆桥架具有结构简单，造价低，施工方便，配线灵活，安全可靠，安装标准，整齐美观，防尘防火，能延长线缆使用寿命，方便扩充、维护检修等特点，所以广泛应用于建筑物内主干管线的安装施工。
电缆桥架分类
电缆桥架按功能可分为：多孔U形钢走线架、汇线桥架、铝合金走线架、机房走线架、电缆竖井桥架、电缆沟桥架、扁钢走线架。
电缆桥架按外表处理可分为：热浸塑电缆桥架、静电喷涂电缆桥架、防火漆桥架、热浸锌电缆桥架。
电缆桥架按结构形式可分为：钢网式桥架、网格式桥架、大跨距桥架、组合式桥架、 梯式桥架、托盘式桥架、槽式桥架、金属线槽。
电缆桥架按材质可分为：铝合金电缆桥架、防火阻燃电缆桥架、不锈钢桥架、玻璃钢电缆桥架。
桥架分为普通桥架、重型桥架、槽式桥架。普通桥架还可分为普通型桥架、直边普通型桥架。
在普通型桥架中，有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
在直边普通型桥架中有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。
重型桥架、槽式桥架在网络布线中很少使用，故不再叙述。
综合布线系统中主要使用的桥架
（1）卡博菲网格式桥架

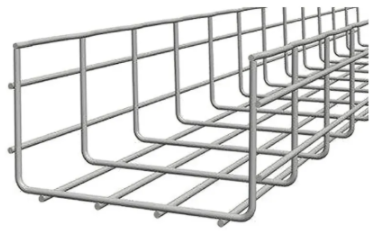

卡博菲网格式桥架虽然轻便，但并不牺牲最重要的承载性能，网格式桥架如图所示。
（2）卡博菲网格式桥架系列
1）概述。卡博菲网格式桥架按照高度可分为四个系列，分别为CF30系列、CF54系列、CF105系列和CF150系列，每段卡博菲直线段的标准长度为3m（实际标准长度为3.05m）。电缆桥架原材料为钢丝，经焊接后成型，最后进行表面处理。
表面处理：
□ 电镀锌（GS）适用于室内安装；
□ 热镀锌（DC）,热镀锌锌层厚度（BS729）在60〜80gm之间；
□ 304L（304不锈钢）;
□ 316L（316不锈钢）不锈钢。
2）网格式电缆桥架的宽度和高度。
□ 电缆桥架的宽度和高度是指桥架内部宽度和高度。
□ 桥架高度为30mm、54mm、105mm和150mm。
□ 桥架高度为30mm和54mm；其宽度为50mm、100mm、150mm、200mm、300mm、400mm、450mm、500mm和600mm。
□ 桥架高度为105mm和150mm；其宽度为100mm、150mm、200mm、300mm、400mm和500mm。
□ 所有电缆桥架的标准长度为3005mm。
3）规格。
①金属网格式电缆桥架由纵横两向钢丝组成，如图所示。
最小钢丝直径为：
□ 4mm直径用于宽度不超过150mm的桥架；
□ 4.5mm直径用于宽度为200mm的桥架；
□ 5mm直径用于宽度为300mm的桥架；
□ 6mm直径用于宽度为400mm、450mm、500mm、600mm的桥架。
② 桥架两侧的顶部钢丝采用“T形焊接”形成安全边缘。
③ 桥架的每个网格尺寸为50mmx100mmo
④ 所有桥架的水平弯通、变径和三通等，根据使用说明书，都可以由客户结合现场情况就地制作完成，所需工具为卡博菲的专用剪线钳，并采用连接件CE25/CE30和M6螺栓加以固定，连接附件的表面处理类型需和电缆桥架相同。

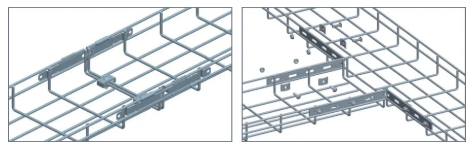

⑤ 卡博菲电缆桥架可以由快速连接件或普通连接件拼接，或者是这些连接件的组合(例如宽度大于300mm的桥架，需使用CE25、ED275附件)。桥架的安装方式分为吊装、墙侧安装、地板下或电缆沟安装。
⑥ 支撑件最大安装间隔为2.5m,并且不得超过厂商所规定的电缆桥架最大承载负荷。
卡博菲网格式桥架能够支持每米100多千克的重型铠装电缆，并且在支架间距1.5m的情况下，桥架变形量仅是间距的1/200o
⑦ 所有焊接处的平均最小抗拉强度为500千克。

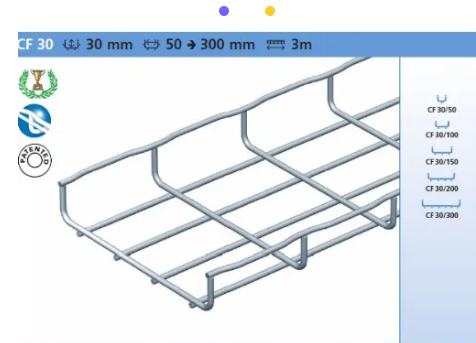

4) CF30系列。CF：代表Cablofil。30代表30mm,指桥架的高度。
如CF30/100,30代表30mm,指桥架的高度；100代表100mm，指桥架的宽度，如图4-5所示。
CF30系列分9个品种：CF30/50、CF30/100.CF30/150.CF30/200,CF3O/3OO,CF30/400,CF30/450.CF30/500、CF30/600.
5) CF54系列。54代表54mm,指桥架的高度。
CF54系列分8个品种:CF54/50.CF54/100.CF54/200、CF54/300.CF54/400、CF54/450、CF54/500、CF54/600。
6) CF105系列。105代表105mm,指桥架的高度。
7) CF150系列。150代表150mm,指桥架的高度。
(3)梯式电缆桥架

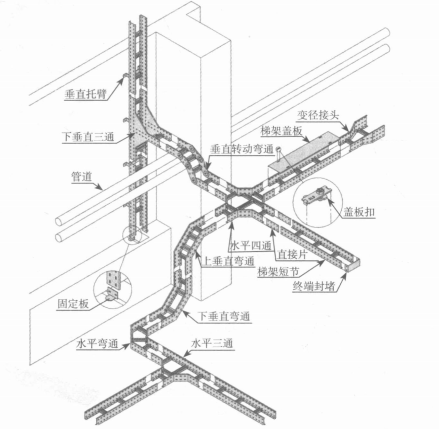

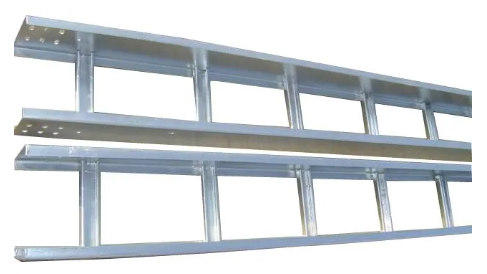

梯式电缆桥架特点适用于变电站、户外等大型电缆的敷设，散热性好，承载力高。梯式电缆桥架如图所示。

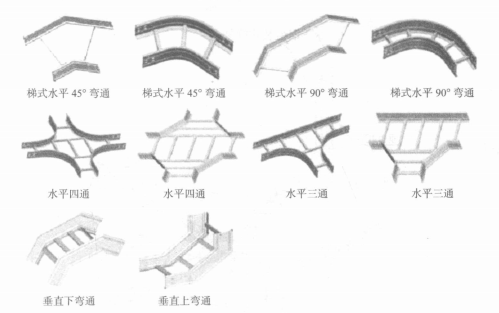

梯式电缆桥架的各种弯通形状及名称如下图所示
(4)玻璃钢桥架

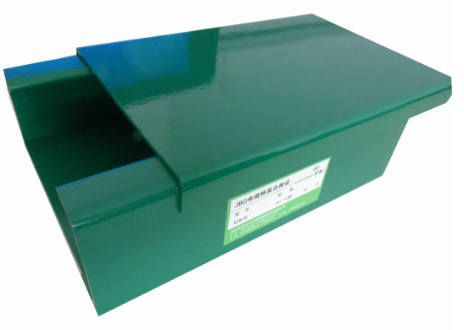

玻璃钢桥架采用不饱和聚脂树脂和中碱无捻粗纱通过加热的模具拉制成型，如图所示。
(5)不锈钢系列桥架

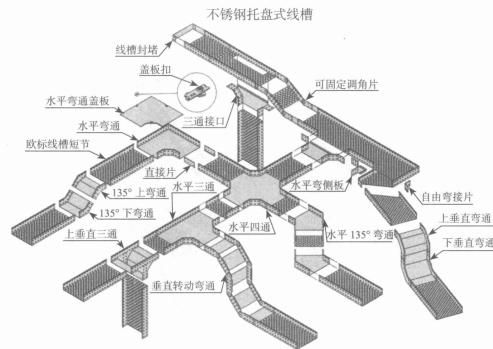

不锈钢系列桥架应用于冶金、石油、化工、车辆船舶、液压机械等设备制造业及装备自动化生产线工业的电缆桥架。不锈钢系列桥架如图所示。
图 不锈钢系列桥架
图 不锈钢组装式梯架

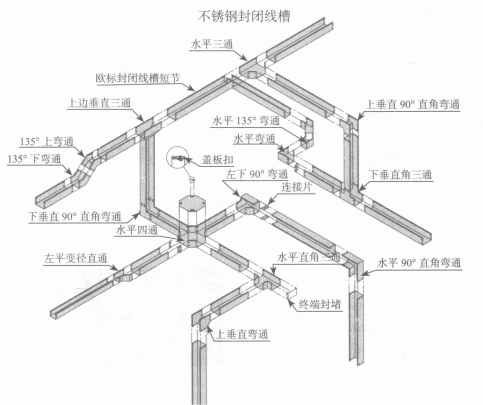

图不锈钢封闭线槽
4、托臂支架

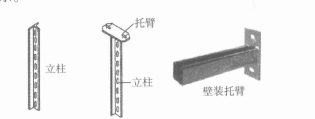

电缆桥架安装时的支托是通过立柱和托臂来完成的。立柱是支撑电缆桥架的主要部件,而桥架的荷重是通过托臂传递给立柱的。因此立柱和托臂是电缆桥架安装的两个主要部件。托臂支架如图所示。
托臂支架
