1、PVC塑料槽
PVC塑料槽是综合布线工程明敷管路广泛使用的一种材料，它是一种带盖板的线槽,盖板和槽体通过卡槽合紧，塑料槽的形状与金属管类似，但它的品种规格更多。
从型号上讲有：PVC-20系列；PVC-25系列；PVC-25F系列；PVC-30系列；PVC-40系列；PVC-50系列；PVC-100系列；PVC-200系列；PVC-400系列等。
从规格上讲有20mmx12mm、25mmx12.5mm、25mmx25mm、30mmx15mm、40mmx20mm等。

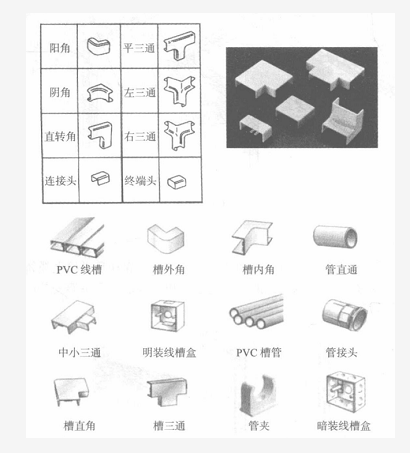

与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头等，如图所示。
2.金属管和金属软管
金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位：工程施工中常用的金属管有D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。

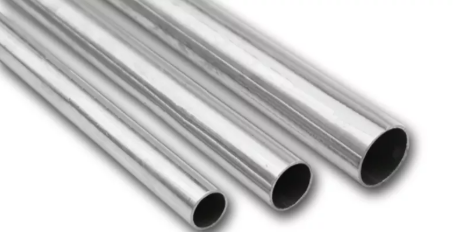

在金属管内穿线比线槽布线难度更大一些，在选择金属管时要注意管径选择大一点，一般管内填充物占30%左右，以便于穿线。金属管和金属管的连接件如图所示。
金属管还有一种是软管（俗称蛇皮管），供弯曲的地方使用，如图所示。
3.塑料管和塑料软管
在非金属管路中，应用最广泛的是塑料管。塑料管种类很多，塑料管产品分为两大类：PE阻燃导管和PVC阻燃导管。
PE阻燃导管是一种塑制半硬导管，按外径有D16、D20、D25、D32这4种规格。外观为白色，具有强度高、耐腐蚀、挠性好、内壁光滑等优点，明、暗装穿线兼用，它还以盘为单位，每盘重为25公斤。

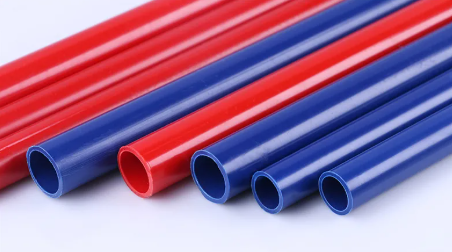

PVC阻燃导管是以聚氯乙稀树脂为主要原料，加入适量的助剂，经加工设备挤压成型的刚性导管，小管径PVC阻燃导管可在常温下进行弯曲。便于用户使用，按外径有D16、D20、D25、D32、D40、D45、D63、D25、D110等规格，如图所示。

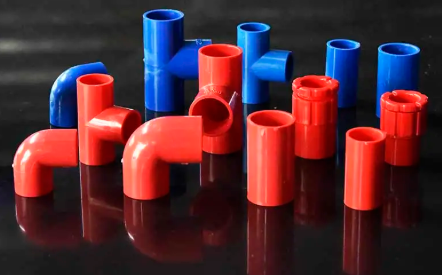

与PVC管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等，如图所示。

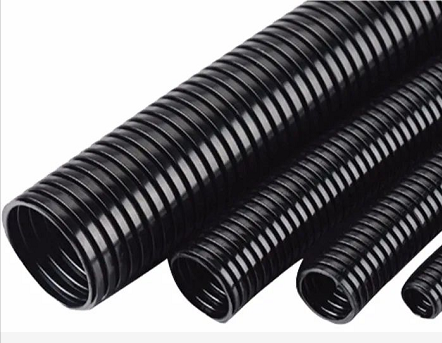

塑料管还有一种是塑料软管，供弯曲的地方使用。
4、 线缆的槽、管敷设方法
线缆槽的敷设一般有4种方法。
1.采用电缆桥架或线槽和预埋钢管结合的方式
1）电缆桥架宜高出地面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于0.3m,桥架宽度不宜小于0.1m,桥架内横断面的填充率不应超过50%。
2）在电缆桥架内缆线垂直敷设时，在缆线的上端应每间隔1.5m左右固定在桥架的支架上；水平敷设时，在缆线的首、尾、拐弯处每间隔2〜3m处进行固定。
3）电缆线槽宜高出地面2.2m。在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%。
4）水平布线时，布放在线槽内的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆
线不应溢出线槽，在缆线进出线槽部位，拐弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。
5）在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。绑扎间距不宜大于1.5m,扣间距应均匀，松紧适度。

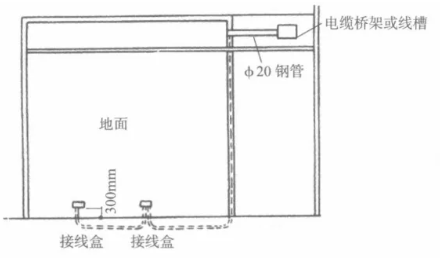

预埋钢管如图所示，它结合布放线槽的位置进行。
设置缆线桥架和缆线槽支撑保护要求：
1）桥架水平敷设时，支撑间距一般为1〜1.5m,垂直敷设时固定在建筑物体上的间距宜小于1.5m。
2）金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处，间距1〜1.5m,离开线槽两端口0.5m处，拐弯转角处。
3）塑料线槽槽底固定点间距一般为0.8〜Im。
2.预埋金属线槽支撑保护方式
1）在建筑物中预埋线槽可视不同尺寸，按一层或两层设置，应至少预埋两根以上，线槽截面高度不宜超过25mm。
2）线槽直埋长度超过6m或在线槽路由交叉、转变时宜设置拉线盒，以便于布放缆线和维修。
3）拉线盒盖应能开启，并与地面齐平，盒盖处应采取防水措施。
4）线槽宜采用金属管引入分线盒内。
5）预埋金属线槽方式如图所示。
3.预埋暗管支撑保护方式
1）暗管宜采用金属管，预埋在墙体中间的暗管内径不宜超过50mm；楼板中的暗管内径宜为15〜25mm。在直线布管30m处应设置暗箱等装置。
2）暗管的转弯角度应大于902,在路径上每根暗管的转弯点不得多于两个，也不应有“S”和“Z”弯出现。在弯曲布管时，在每间隔15m处应设置暗线箱等装置。
3）暗管转变的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

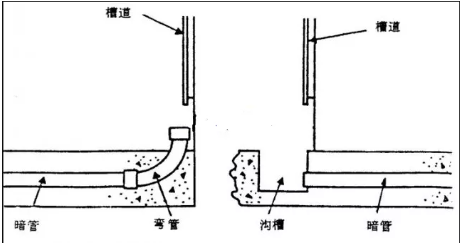

4）暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25〜50mm。管口伸出部位要求如图所示。
4.格形线槽和沟槽结合的保护方式
1）沟槽和格形线槽必须勾通。
2）沟槽盖板可开启，并与地面齐平，盖板和插座出口处应采取防水措施。
3）沟槽的宽度宜小于600mm。

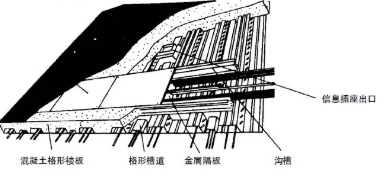

4）格形线槽与沟槽的构成如图所示。
5）敷设活动地板敷设缆线时，活动地板内净空不应小于150mm,活动地板内如果作为通风系统的风道使用时，地板内净高不应小于300mm。

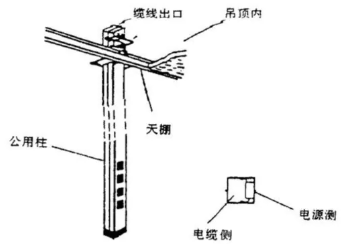

6）采用公用立柱作为吊顶支撑时，可在立柱中布放缆线，立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。公用立柱布线方式如图所示。
7）不同种类的缆线布线在金属槽内时，应同槽分隔（用金属板隔开）布放。金属线槽接地应符合设计要求。
干线子系统缆线敷设支撑保护应符合下列要求：
■ 缆线不得布放在电梯或管道竖井中。
■ 干线通道间应沟通。
■ 竖井中缆线穿过每层楼板孔洞宜为矩形或圆形。矩形孔洞尺寸不宜小于300mmx100mm。
圆形孔洞处应至少安装三根圆形钢管，管径不宜小于100mm。
8）在工作区的信息点位置和缆线敷设方式未定的情况下，或在工作区采用地毯下布放缆线时，在工作区宜设置交接箱，每个交接箱的服务面积约为80cm2。
