配线子系统设计

配线子系统是综合布线系统的一部分,从工作区的信息插座延伸到楼层配线间管理子系统。配线子系统由与工作区信息插座相连的水平布线电缆或光缆等组成配线子系统线缆沿楼层平面的地板或房间吊顶布线

1、配线子系统设计要求

配线子系统的设计要求如下:

1)配线子系统是用于每层配线电缆的统称。

2)配线子系统应考虑下列问题:

□ 根据工程提出近期和远期的终端设备要求。

□ 每层需要安装的信息插座数量及其位置。

□ 终端将来可能产生移动、修改和重新安排的详细情况。

3)配线子系统宜采用4对对绞电缆。配线子系统在有高速率应用的场合,宜采用光缆。配线子系统根据整个综合布线系统的要求,应在二级交接间、交接间或设备间的配线设备上进行连接,以构成电话、数据、电视系统并进行管理。

4)配线系统宜选用普通型铜芯对绞电缆。

5)综合布线系统的信息插座宜按下列原则选用:

□ 单个连接的8芯插座宜用于基本型系统。

□ 双个连接的8芯插座宜用于增强型系统。

一个给定的综合布线系统设计可采用多种类型的信息插座。

6)配线子系统电缆长度应为90m以内。

7)信息插座应在内部做固定线连接。

8)配线子系统缆线宜采用在吊顶、墙体内穿管或设置金属密封线槽及开放式(电缆桥架、吊挂环等)敷设,当缆线在地面布放时,应根据环境条件选用地板下线槽、网络地板、高架(活动)地板布线等安装方式。

9)缆线应远离高温和电磁干扰的场地。

10)管线的弯曲半径应符合表35的要求。

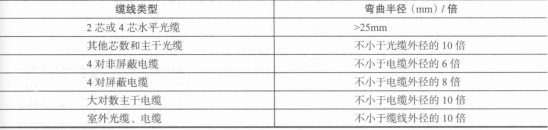

表35管线敷设弯曲半径

管线敷设弯曲半径

注:当缆线采用电缆桥架布放时,桥架内侧的弯曲半径不应小于300mm。

11)缆线布放在管与线槽内的管径与截面利用率,应根据不同类型的缆线做不同的选择。管内穿放大对数电缆或4芯以上光缆时,直线管路的管径利用率应为50%〜60%,弯管路的管径利用率应为40%〜50%。管内穿放4对对绞电缆或4芯光缆时,截面利用率应为30%〜40%□布放缆线在线槽内的截面利用率应为40%〜60%。

2、配线子系统设计概述

配线子系统设计涉及配线子系统的传输介质和部件集成,主要有7点:

1)确定线路走向。

2)确定线缆、槽、管的数量和类型。

3)确定电缆的类型和长度。

4)订购电缆和线槽,

5)如果打吊杆走线槽,则需要用多少根吊杆。

6)如果不用吊杆走线槽,则需要用多少根托架。

7)语音点、数据点互换时,应考虑语音点的水平干线线缆同数据点线缆类型。

确定线路走向一般要由用户、设计人员、施工人员到现场根据建筑物的物理位置和施工难易度来确立。

信息插座的数量和类型、电缆的类型和长度一般在总体设计时便已确立,但考虑到产品质量和施工人员的误操作等因素,在订购时要留有余地。

订购电缆时,必须考虑:

1)确定介质布线方法和电缆走向。

2)确认到管理间的接线距离。

3)留有端接容差。

电缆的计算公式有3种,现将3种方法提供给读者参考:

1)订货总量(总长度m)=所需总长+所需总长x10%+nx6。

其中所需总长指n条布线电缆所需的理论长度,所需总长X10%为备用部分,nx6为端接容差。

2)整幢楼的用线量=£NC。

□ N一楼层数。

□ C——每层楼用线量,C=[0.55x(L+S)+6]xn。

□ L——本楼层离水平间最远的信息点距离。

□ S——本楼层离水平间最近的信息点距离。

□ n——本楼层的信息插座总数。

□ 0.55——备用系数。

□ 6——端接容差。

3)总长度=(A+B)/2xN+((A+B)/2xn)x10%。

□ A——最短信息点长度。

□ B——最长信息点长度。

□ N一楼内需要安装的信息点数。

□((A+B)/2xn)x10%——量参数(富余量)。

用线箱数=总长度(m)/305+1

双绞线一般以箱为单位订购,每箱双绞线长度为305m。设计人员可用这3种算法之一来确定所需线缆长度。

在水平布线通道内,关于电信电缆与分支电源电缆要说明以下几点:

1)屏蔽的电源导体(电缆)与电信电缆并线时不需要分隔。

2)可以用电源管道障碍(金属或非金属)来分隔电信电缆与电源电缆。

3)对非屏蔽的电源电缆,最小的距离为10cmo

4)在工作站的信息口或间隔点,电信电缆与电源电缆的距离最小应为6cm。

5)确定配线与干线接合配线管理设备。

6)打吊杆走线槽时吊杆需求量计算。打吊杆走线槽时,一般是间距Im左右打一对吊杆。吊杆的总量应为水平干线的长度(m)x2(根)。

7)托架需求量计算。使用托架走线槽时,一般是1〜1.5m安装一个托架,托架的需求量应根据水平干线的实际长度去计算。

托架应根据线槽走向的实际情况来选定。一般有两种情况:

1)水平线槽不贴墙,则需要定购托架。

2)水平线贴墙走,则可购买角钢的自做托架。

3、水平干线子系统布线线缆种类

在水平干线布线系统中常用的线缆有4种:

1)100W非屏蔽双绞线(UTP)电缆。

2)100W屏蔽双绞线(STP)电缆。

3)50W同轴电缆。

4)62.5/125mm光纤电缆。

       这4种电缆的种类、规格、性能在本书的第2章已做了叙述,这里就不再赘述。在欧洲水平布线主张用120W或150W的双绞线,并趋向于屏蔽的。
