设备间是建筑物综合布线系统的线路汇聚中心，各房间内信息插座经水平线缆连接，再经干线线缆最终汇聚连接至设备间。设备间还安装了各应用系统相关的管理设备，为建筑物各信息点用户提供各类服务，并管理各类服务的运行状况。
1、设备间设计要求
设备间设计要求如下：
1）设备间位置应根据设备的数量、规模、网络构成等因素，综合考虑确定。
2）如果电话交换机与计算机网络设备分别安装在不同的场地或考虑到安全需要，也可设置两个或两个以上设备间，以满足不同业务的设备安装需要。
3）建筑物综合布线系统与外部配线网连接时，应遵循相应的接口标准要求。
4）设备间的设计应符合下列规定：
□ 设备间宜处于干线子系统的中间位置，并考虑主干缆线的传输距离与数量。
□ 设备间宜尽可能靠近建筑物线缆竖井位置，有利于主干缆线的引入。
□ 设备间的位置宜便于设备接地。
□ 设备间应尽量远离高低压变配电、电机、X射线、无线电发射等有干扰源存在的场地。
□ 设备间室温应为18〜25℃，相对湿度应为20%〜80%,并应有良好的通风条件。
□ 设备间内应有足够的设备安装空间，其使用面积不应小于l0m2,该面积不包括程控用户交换机、计算机网络设备等设施所需的面积在内。
□ 设备间梁下净高不应小于2.5m,采用外开双扇门，门宽不应小于1.5m。
5）设备间应防止有害气体（如氯、碳水化合物、硫化氢、氮氧化物、二氧化碳等）侵入，并应有良好的防尘措施，尘埃含量限值宜符合表36的规定。
表 36尘埃限值
注：灰尘粒子应是不导电、非铁磁性和非腐蚀性的。
6）在地震区的区域内，设备安装应按规定进行抗震加固。
7）设备安装宜符合下列规定：
□ 机架或机柜前面的净空不应小于800mm,后面的净空不应小于600mm。
□ 壁挂式配线设备底部离地面的高度不宜小于300mm。
8）设备间应提供不少于两个220V带保护接地的单相电源插座，但不作为设备供电电源。
9）设备间如果安装电信设备或其他信息网络设备时，设备供电应符合相应的设计要求。
2、设备间子系统设计要点
设备间子系统的考虑
设备间有服务器、交换机、路由器、稳压电源等设备。在高层建筑内，设备间可设置在2〜n-1层。在设计设备间时应注意：
1）设备间应设在位于干线综合体的中间位置。
2）设备间应可能靠近建筑物电缆引入区和网络接口。
3）设备间应在服务电梯附近，便于装运笨重设备。
4）设备间内要注意：
□ 室内无尘土，通风良好，要有较好的照明亮度。
□ 要安装符合机房规范的消防系统。
□ 使用防火门，墙壁使用阻燃漆。
□ 提供合适的门锁，至少要有一个安全通道。
5）防止可能的水害（如暴雨成灾、自来水管爆裂等）带来的灾害。
6）防止易燃易爆物的接近和电磁场的干扰。
7）设备间空间（从地面到天花板）应保持2.5m高度的无障碍空间，门高为2.1m,宽为1.5m,地板承重压力不能低于500kg/m2。
因此，设备间设计时，要把握下述要素：
□ 最低高度
□ 房间大小
□ 照明设施
□ 地板负重
□ 电气插座
□ 配电中心
□ 管道位置
□ 楼内气温控制
□ 门的大小、方向与位置
□ 端接空间
□ 接地要求
□ 备用电源
□ 保护设施
□ 消防设施
□ 防雷击，设备间不宜放置在楼宇的四个边角上
设备间使用面积
设备间的主要设备有数字交换机、程控交换机、计算机等，对于它的使用面积，必须有一个通盘的考虑。目前，对设备间的使用面积有两种方法来确定。
方法一：S=K∑Si,i=l,2,...、n
□ S—设备间使用的总面积，单位为m2。
□ K一系数，每一个设备预占的面积，一般K为5、6或7这三个数之一（根据设备大小来选择）。
□£——求和。
□Si——代表设备件。
□ i——变量村1,2,...,n,n代表设备间内共有设备总数。
方法二：S=KA
□ S一设备间使用的总面积，单位为m2。
□ K——系数，同方法一。
□ A——设备间所有设备的总数。
设备间子系统设计的环境考虑
设备间子系统设计时要对环境问题进行认真考虑。
（1）温度和湿度

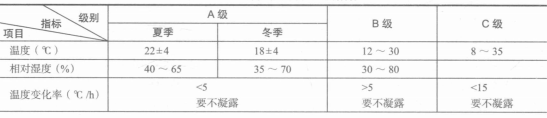

网络设备间对温度和湿度是有要求的，一般将温度和湿度分为A、B、C三级，设备间可按某一级执行，也可按某些级综合执行。具体指标见表37。
表 37设备间温度和湿度指标
（2）尘埃
设备对设备间内的尘埃量是有要求的，一般可分为A、B二级。具体指标见表38。
设备间的温度、湿度和尘埃对微电子设备的正常运行及使用寿命都有很大的影响，过高的室温会使元件失效率急剧增加，使用寿命下降；过低的室温又会使磁介等发脆，容易断裂。温度的波动会产生“电噪声”，使微电子设备不能正常运行。相对湿度过低，容易产生静电，对微电子设备造成干扰；相对湿度过高会使微电子设备内部焊点和插座的接触电阻增大。尘埃或纤维性颗粒积聚时，微生物的作用还会使导线被腐蚀断掉。所以在设计设备间设备间时，除了按《计算站场地技术条件》执行外,还应根据具体情况选择合适的空调系统。
注：A级相当于30万/dm3,B级相当于50万粒/dm3.
（3）热量
热量主要是由如下几个方面所产生的：
1）设备发热量。
2）设备间外围结构发热量。
3）室内工作人员发热量。
4）照明灯具发热量。
5）室外补充新鲜空气带入的热量。
计算出上列总发热量再乘以系数1.1,就可以作为空调负荷，据此选择空调设备。
（4）照明
设备间内在距地面0.8m处，照度不应低于2001xo还应设事故照明，在距地面0.8m处，照度不应低于51x。
（5）噪声
设备间的噪声应小于70dB。如果长时间在70〜80dB噪声的环境下工作，不但影响人的身心健康和工作效率，还可能造成人为的噪声事故。
（6）电磁场干扰
设备间无线电干扰场强在频率为0.15〜1000MHz范围内不大于120dBo设备间内磁场干扰场强不大于800A/m（相当于10W）。
（7）供电
设备间供电电源应满足下列要求:
□ 频率：50Hzo
□ 电压：380V/220Vo
□ 相数：3相5线制或3相4线制/单相3线制。
依据设备的性能允许以上参数的变动范围见表39。
表 39设备的性能允许电源变动范围
设备间内供电容量：将设备间内存放的每台设备用电量的标称值相加后，再乘以系数。从电源室(房)到设备间使用的电缆，除应符《电气装置安装工程施工及验收规范》(GBJ232—1982)中的配线工程规定外，载流量应减少50%。设备间内设备用的配电柜应设置在设备间内，并应采取防触电措施。
设备间内的各种电力电缆应为耐燃铜芯屏蔽的电缆。各电力缆如空调设备、电源设备等，供电电缆不得与双绞线走向平行，交叉时，应尽量以接近于垂直的角度交叉，并采取防延燃措施。各设备应选用铜芯电缆，严禁铜、铝混用。
(8)安全
设备间的安全可分为三个基本类别：
1)对设备间的安全有严格的要求，有完善的设备间安全措施。
2)对设备间的安全有较严格的要求，有较完善的设备间安全措施。
3)对设备间有基本的要求，有基本的设备间安全措施。
设备间的安全要求详见表 40。
表40 设备间的安全要求
根据设备间的要求，设备间的安全可按其一类执行，也可按某些类综合执行。
(9)建筑物防火与内部装修
A类，其建筑物的耐火等级必须符合GBJ45中规定的一级耐火等级。
B类，其建筑物的耐火等级必须符合《高层民用建筑设计防火规范》(GBJ45—1982)中规定的二级耐火等级。
与A、B类安全设备间相关的工作房间及辅助房间，其建筑物的耐火等级不应低于TJ16中规定的二级耐火等级。
C类，其建筑物的耐火等级应符合《建筑设计防火规范》中规定的二级耐火等级。
与C类设备间相关的其余基本工作房间及辅助房间，其建筑物的耐火等级不应低于TJ16中规定的三级耐火等级。
内部装修：根据A、B、C三类等级要求，设备间进行装修时，装饰材料应符合《建筑设计防火规范》中规定的难燃材料或非燃材料，应能防潮、吸噪、不起尘、抗静电等。
(10)地面

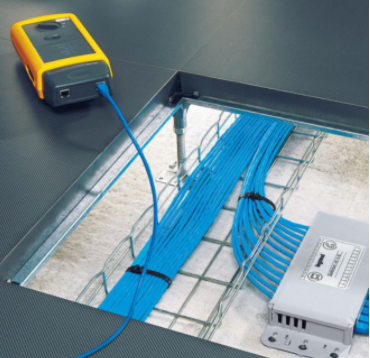

为了方便表面敷设电缆线和电源线，设备间地面最好采用抗静电活动地板，其系统电阻应在1〜10W之间。具体要求应符合《计算机机房用活动地板技术条件》(GB6650—1986)标准。
带有走线口的活动地板称为异形地板。其走线应做到光滑，防止损伤电线、电缆。设备间地面所需异形地板的块数可根据设备间所需引线的数量来确定。
设备间地面切忌铺地毯。其原因为：一是容易产生静电，二是容易积灰。
放置活动地板的设备间的建筑地面应平整、光洁、防潮、防尘。
(11)墙面
墙面应选择不易产生尘埃，也不易吸附尘埃的材料。目前大多数是在平滑的墙壁上涂阻燃漆，或在平滑的墙壁覆盖耐火的胶合板。
(12)顶棚
为了吸噪及布置照明灯具，设备顶棚一般在建筑物梁下加一层吊顶。吊顶材料应满足防火要求。目前，我国大多数采用铝合金或轻钢作龙骨，安装吸声铝合金板、难燃铝塑板、喷塑石英板等。
(13)隔断
根据设备间放置的设备及工作需要，可用玻璃将设备间隔成若干个房间。隔断可以选用防火的铝合金或轻钢作龙骨，安装10mm厚的玻璃，或从地板面至距地板面1.2m处安装难燃塑板，距地板面1.2m以上安装10mm的厚玻璃。
(14)火灾报警及灭火设施
A、B类设备间应设置火灾报警装置。在机房内、基本工作房间内、活动地板下、吊顶地板下、吊顶上方、主要空调管道中及易燃物附近部位应设置烟感和温感探测器。
□ A类设备间内设置卤代烷1211、1301自动灭火系统，并备有手提式卤代烷1211、1301灭火器。
□ B类设备间在条件许可的情况下，应设置卤代烷1211、1301自动消防系统，并备有卤代烷1211、1301灭火器。
□ C类设备间应备置手提式卤代烷1211或1301灭火器。
□ A、B、C类设备间除纸介质等易燃物质外，禁止使用水、干粉或泡沫等易产生二次破坏的灭火剂。
