六、建筑物主干线电缆连接技术
主干缆是建筑物的主要线缆,它为从设备间到每层楼上的管理间之间传输信号提供通路。在新的建筑物中,通常有竖井通道。
在竖井中敷设主干缆一般有两种方式:
1)向下垂放线缆。
2)向上牵引线缆。
相比较而言,向下垂放比向上牵引容易。
1.向下垂放线缆
向下垂放线缆的一般步骤如下:
1)首先把线缆卷轴放到最顶层。
2)在离房子的开口处(孔洞处)3〜4m处安装线缆卷轴,并从卷轴顶部馈线。
3)在线缆卷轴处安排所需的布线施工人员(数目视卷轴尺寸及线缆质量而定),每层上要有一个工人以便引寻下垂的线缆。
4)开始旋转卷轴,将线缆从卷轴上拉出。
5)将拉出的线缆引导进竖井中的孔洞,在此之前先在孔洞中安放一个塑料的套状保护物,以防止孔洞不光滑的边缘擦破线缆的外皮,如图14所示。
6)慢慢地从卷轴上放缆并进入孔洞向下垂放,请不要快速地放缆。
7)继续放线,直到下一层布线工人员能将线缆引到下一个孔洞。
8)按前面的步骤,继续慢慢地放线,并将线缆引入各层的孔洞。
如果要经由一个大孔敷设垂直主干线缆,就无法使用一个塑料保护套了,这时最好使用一个滑车轮,通过它来下垂布线,为此需求做如下操作:
1)在孔的中心处装上一个滑车轮,如图15所示。
图14 保护线缆的塑料靴状物 图15 用滑车轮向下布放线缆通过大孔
2)将线缆拉出绕在滑车轮上。
3)按前面所介绍的方法牵引缆穿过每层的孔,当线缆到达目的地时,把每层上的线缆绕成卷放在架子上固定起来,等待以后的端接。
在布线时,若线缆要越过弯曲半径小于允许的值(双绞线弯曲半径为8〜10倍于线缆的直径,光缆为20〜30倍于线缆的直径),可以将线缆放在滑车轮上,解决线缆的弯曲问题。方法如图16所示。
图16用滑车轮解决线缆的弯曲半径
2.向上牵引线缆

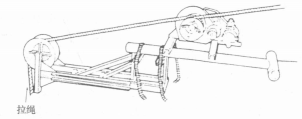

向上牵引线缆可用电动牵引绞车,如图17所示。
图17典型的电动牵引绞车
向上牵引线缆的一般步骤如下:
1)按照线缆的质量,选定绞车型号,并按绞车制造厂家的说明书进行操作,先往绞车中穿一条绳子。
2)启动绞车,并往下垂放一条拉绳(确认此拉绳的强度能保护牵引线缆),拉绳向下垂放直到安放线缆的底层。
3)如果缆上有一个拉眼,则将绳子连接到此拉眼上。
4)启动绞车,慢慢地将线缆通过各层的孔向上牵引。
5)缆的末端到达顶层时,停止绞车。
6)在地板孔边沿上用夹具将线缆固定。
7)当所有连接制作好之后,从绞车上释放线缆的末端。
七、建筑群电缆连接技术
在建筑群中敷设线缆,一般采用3种方法,即直埋电缆布线、地下管道敷设和架空敷设。
1.管道内敷设线缆
在管道中敷设线缆时,有4种情况:
1)小孔到小孔。
2)在小孔间的直线敷设。
3)沿着拐弯处敷设。
4)线缆用PVC阻燃管。
可用人和机器来敷设线缆,到底采用哪种方法依赖于下述因素:
1)管道中有没有其他线缆。
2)管道中有多少拐弯。
3)线缆有多粗和多重。
由于上述因素,很难确切地说是用人力还是用机器来牵引线缆,只能依照具体情况来解决。
2.架空敷设线缆
架空线缆敷设时,一般步骤如下:
1)电杆以30〜50m的间隔距离为宜。
2)根据线缆的质量选择钢丝绳,一般选8芯钢丝绳。
3)先接好钢丝绳。
4)每隔0.5m架一挂钩。
5)架设光缆。
6)净空高度≥4.5m。
架空敷设时,与共杆架设的电力线(IkV以下)的间距不应小于1,5m,与广播线的间距不应小于Im,与通信线的间距不应小于0.6m。
在电缆端做好标志和编号。
3.直埋电缆布线
1)挖开路面。
2)拐弯设人井。
3)埋钢管。
4)穿电缆。
八、建筑物内水平布线技术
建筑物内水平布线,可选用天花板、暗道、墙壁线槽等形式,在决定采用哪种方法之前,到施工现场,进行比较,从中选择一种最佳的施工方案。
1.暗道布线
暗道布线是在浇筑混凝土时已把管道预埋好地板管道,管道内有牵引电缆线的钢丝或铁丝,安装人员只需索取管道图纸来了解地板的布线管道系统,确定“路径在何处”,就可以做出施工方案了。
对于老的建筑物或没有预埋管道的新的建筑物,要向业主索取建筑物的图纸,并到要布线的建筑物现场,查清建筑物内电、水、气管路的布局和走向,然后,详细绘制布线图纸,确定布线施工方案。
对于没有预埋管道的新建筑物,施工可以与建筑物装修同步进行,这样既便于布线,又不影响建筑物的美观。
管道一般从配线间埋到信息插座安装孔。安装人员只要将4对线电缆线固定在信息插座的拉线端,从管道的另一端牵引拉线就可将线缆达到配线间。
2.天花板顶内布线
水平布线最常用的方法是在天花板吊顶内布线。具体施工步骤如下:
1)确定布线路由。
2)沿着所设计的路由,打开天花板,用双手推开每块镶板,如图7-18所示。
图18 移动镶板的悬挂式天花板
多条4对线很重,为了减轻压在吊顶上的压力,可使用J形钩、吊索及其他支撑物来支撑线缆。
3)假设要布放24条4对的线缆,到每个信息插座安装孔有2条线缆。

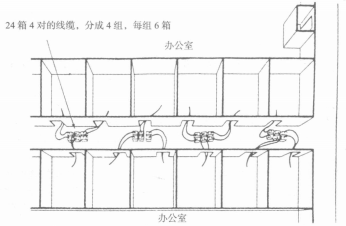

可将线缆箱放在一起并使线缆接管嘴向上,24个线缆箱按图7-19所示的那样分组安装,每组有6个线缆箱,共有4组。
4)加标注,在箱上写标注,在线缆的末端注上标号。
5)在离管理间最远的一端开始,拉到管理间。
图19共布24条24对线缆,每一信息点布放一条4对的线
3.墙壁线槽布线
在墙壁上布线槽一般遵循下列步骤:
1)确定布线路由。
2)沿着路由方向放线(讲究直线美观)。
3)线槽每隔Im要安装固定螺钉。
4)布线(布线时线槽容量为70%)o
5)盖塑料槽盖。盖槽盖应错位盖。
九、建筑物中光缆布线技术
在新建的建筑物中,通常有一竖井,沿着竖井方向通过各楼层敷设光缆,需要提供防火措施。在许多老式建筑中,可能有大槽孔的竖井。通常在这些竖井内装有管道,以供敷设气、水、电、空调等线缆。若利用这样的竖井来敷设光缆时,光缆必须加以保护。也可将光缆固定在墙角上。
在竖井中敷设光缆有两种方法:
□ 向下垂放光缆。
□ 向上牵引光缆。
通常向下垂放比向上牵引容易些。但如果将光缆卷轴机搬到高层上去很困难,则只能由下向上牵引。布线时应注意以下事项。
1)敷设光缆前,应检查光纤有无断点、压痕等损伤。
2)根据施工图纸选配光缆长度,配盘时应使接头避开河沟、交通要道和其他障碍物。
3)光缆的弯曲半径不应小于光缆外径的20倍,光缆可用牵引机牵引,端头应做好技术处理,牵引力应加于加强芯上,牵引力大小不应超过150kg,牵引速度宜为10m/min,一次牵引长度不宜超过1km。
4)光缆接头的预留长度不应小于8m。
5)光缆敷设一段后,应检查光缆有无损伤,并对光缆敷设损耗进行抽测,确认无损伤时,再进行接续。
6)光缆接续应由受过专门训练的人员操作,接续时应用光功率计或其他仪器进行监视,使接续损耗最小。接续后应做接续保护,并安装好光缆接头护套。
7)光缆端头应用塑料胶带包扎,盘成圈置于光缆预留盒中,预留盒应固定在电杆上。地下光缆引上电杆,必须穿入金属管。
8)光缆敷设完毕时,需测量通道的总损耗,并用光时域反射计观察光纤通道全程波导衰减特性曲线。
9)光缆的接续点和终端应做永久性标志。
向下垂放光缆的步骤如下:
1)在离建筑层槽孔1〜1.5m处安放光缆卷轴(光缆通常是绕在线缆卷轴上,而不是放在纸板箱中),以使在卷筒转动时能控制光缆,要将光缆卷轴置于平台上以便保持在所有时间内都是垂直的,放置卷轴时要使光缆的末端在其顶部,然后从卷轴顶部牵引光缆。
2)使光缆卷轴开始转动,只有它转动时,将光缆从其顶部牵出。牵引光缆时要保证不超过最小弯曲半径和最大张力的规定。
3)引导光缆进入槽孔中去,如果是一个小孔,则首先要安装一个塑料导向板,以防止光缆与混凝土边侧产生摩擦导致光缆的损坏。
如果通过大的开孔下放光缆,则在孔的中心上安装一个滑车轮,然后把光缆拉出缠绕到车轮上去。
4)慢慢地从光缆卷轴上牵引光缆,直到下面一层楼上的人能将光缆引入到下一个槽孔中去为止。
5)每隔2m左右打一线夹。
