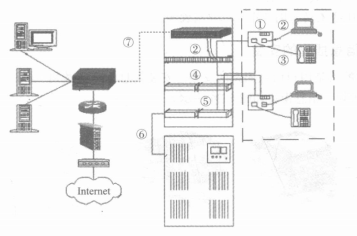

网络布线压接技术通过如图22所示的7种安装方式来讨论。
图22 布线压接技术的7种安装方式
注：①为用户信息插座的安装，②为用户信息跳线制作，③为用户电话跳线，④为用户信息的双绞线在配线架压线，⑤为S110配线架电话压线，⑥为S110配线架电话跳线，⑦为用户信息的垂直干线子系统连接交换机的晚线。
7.6.1压线工具

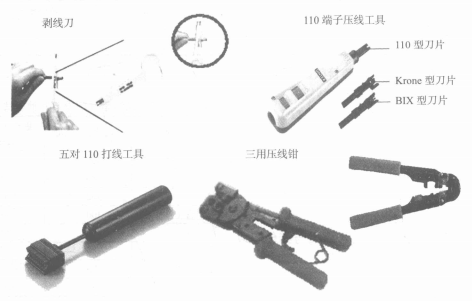

在布线压接的过程中，我们必须要用到一些辅助工具，压线工具如图23所示。
1）压线钳。目前市面上有好几种类型的压线钳.而其实际的功能以及操作都是大同小异。压线钳工具不仅用于压线，钳上还具备3种不同的功能：
□ RJ-45和RJ11压线。
□ 剥线口。
□ 刀片，用于切断线材。
图23 压线工具
2) S110压线工具，为配线架和信息模块的压线钳工具
3) 5对线压线工具，用于压大对数双绞线。
7.6.2用户信息插座的安装

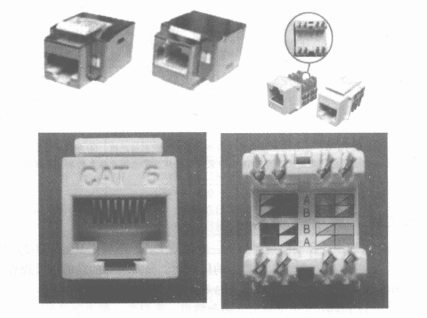

图22中的①是用户信息插座的安装。安装信息插座要做到一样高、平、牢固。信息插座中有信息模块。信息模块如图24所示。
图24 信息模块
（1）信息模块压接时一般有两种方式：
1）用打线工具压接。
2）不用打线工具，直接压接。
根据作者工程中的经验，一般采用打线工具压接模块。
（2）模块压接的具体操作步骤如下：
1）使用剥线工具，在距线缆末端5cm处剥除线缆的外皮。
2）剪除线缆的抗拉线。
3）按色标顺序将4个线对分别插入模块的各个槽位内。
4）使用打线工具对各线对打线，与插槽连接。
目前，信息模块的国外供应商有IBM、西蒙等，国内的上海天诚、南京普天等公司产品的结构都类似，只是排列位置有所不同。有的面板注有双绞线颜色标号，与双绞线压接时，注意颜色标号配对就能够正确地压接。
（3）对信息模块压接时应注意的要点：
1）双绞线是成对相互拧在一处的，按一定距离拧起的导线可提高抗干扰的能力，减小信号的串扰，压接时一对一对拧开双绞线，分别放入与信息模块相对的端口上。
2）在双绞线压接处不能拧、撕开，防止有断线的伤痕。
3）使用压线工具压接时，要压实，不能有松动的地方。
4）双绞线开绞不能超过要求。
模块端接完成后，接下来就要安装到信息插座内，以便工作区内终端设备的使用。各厂家信息插座安装方法有相似性，具体可以参考厂家说明资料。
信息模块的压接分为EIA/TIA568A和EIA/TIA568B两种方式。

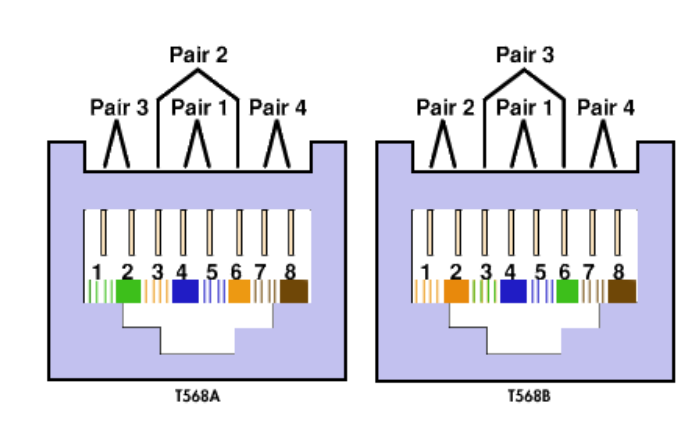

EIA/TIA568A信息模块的物理线路分布如图25所示。
EIA/TIA568B信息模块的物理线路分布如图26所示。
图25 EIA/TIA 568A物理线路接线方式 图26 EIA/TIA 568B物理线路接线方式
无论是采用568A还是采用568B,均在一个模块中实现，但它们的线对分布不一样，减少了产生的串扰对。在一个系统中只能选择一种，即要么是568A,要么是568B,不可混用。
568A第2对线（568B第3对线）把3和6颠倒，可改变导线中信号流通的方向排列，使相邻的线路变成同方向的信号，从而减少串扰对，如图27所示。
在现场施工过程中，有时遇到5类线或3类线，与信息模块压接时出现8针或6针模块。
例如，要求将5类线（或3类线）一端压在8针的信息模块（或配线面板）上，另一端在6针的语音模块上，如图28所示。
图27 568接线排列串扰对 图28 8针信息模块连接6针语音模块
对于这种情况，无论是8针信息模块，还是6针语音模块，它们在交接处是8针，只在输出时有所不同。所以按5类线8针压接方法压接，6针语音模块将自动放弃不用的一对棕色线。
7.6.3 用户信息跳线制作

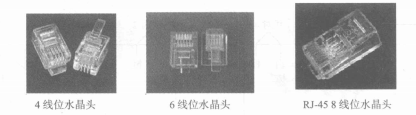

图22中的②是用户信息跳线。用户制作信息跳线时采用的连接器（水晶头）有RJU连接器（水晶头）和RJ-45连接器（水晶头）。RJ11结构采用2线位（用于电话）、4线位或6线位，常用于语音通信和低速率数据传输（Modem）。RJ-45是计算机网络标准8位模块化接口。每条双绞线两头通过安装RJ-45连接器（俗称水晶头）与网卡、集线器、交换机的接口上进行网络通讯。连接器（水晶头）如图29所示。
图29 连接器（水晶头）

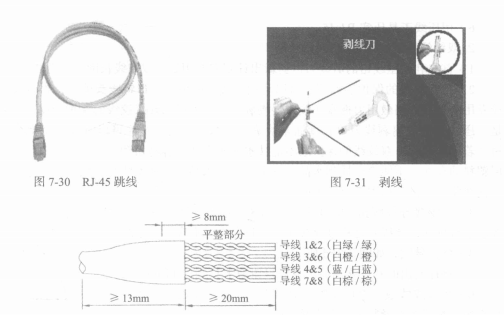

RJ-45跳线如图30所示。
1.双绞线与RJ-45头的连接技术
RJ-45的连接也分为568A与568B两种方式，采用568A（或568B）必须与信息模块采用的方式相同。
对于RJ-45插头与双绞线的连接，需要了解以下事宜。我们以568A为例简述。
1）首先将双绞线电缆套管自端头剥去大于20mm,露出4对线。剥线如图31所示。
2）定位电缆线，使它们的顺序为1&2、3&6、4&5、7&8,如图32所示。为防止插头弯曲时对套管内的线对造成损伤，导线应并排排列至套管内至少8mm形成一个平整部分,平整部分之后的交叉部分呈椭圆形。
图32 RJ-45 连接剥线示意图
3）为绝缘导线解扭，使其按正确的顺序平行排列，导线6是跨过导线4和5在套管里不应有未扭绞的导线。

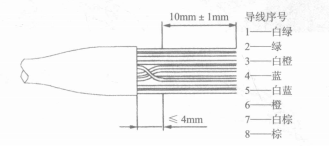

4）导线经修整后（导线端面应平整，避免毛刺影响性能）距套管的长度14mm,从线头（见图33）开始，至少10mm±1mm之内导线之间不应有交叉，导线6应在距套管4mm之内跨过导线4和5。
图33 双绞线排列方式和必要的长度
5）将导线插入RJ-45头，导线在RJ-45头部能够见到铜芯，套管内的平坦部分应从插塞后端延伸直至初张力消除（见图34）,套管伸出插塞后端至少6mm。
图34 RJ-45跳线压线的要求
6）用压线工具压实RJ-45。
2、双绞线跳线制作过程

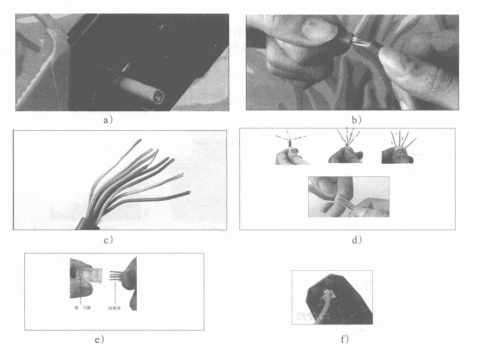

1）首先利用压线钳的剪线刀口剪裁出计划需要用到的双绞线长度，如图35a所示。
2）把双绞线的保护层剥掉，可以利用压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。需要注意的是，压线钳档位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长，双绞线的保护层不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，会影响到线路的质量，如图35b所示。
3）为绝缘导线解扭，将4个线对的8条细导线逐一解开、理顺、扯直，使其按正确的顺序平行排列，导线6是跨过导线4和5在套管里不应有未扭绞的导线,如图35C所示。
4）修整导线，如图35d所示。
5）将裸露出的双绞线用剪刀或斜口钳剪下只剩约11mm的长度。
6）将双绞线放入RJ-45接头的引脚内，如图35e所示；从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。
7）用压线钳压实，用力握紧压线钳，可以用双手一起压，这样使得水晶头凸出在外面的针脚全部压入水晶头内，受力之后听到轻微的“啪”的一声即可，如图35f所示。
图35 双绞线跳线制作过程
8）重复步骤1〜7,再制作双绞线跳线另一端的RJ-45接头。
3、双绞线与RJ-45头连接的要求
不管是哪家公司生产的RJ-45插头，它们的排列顺序都是1、2、3、4、5、6、7、8,端接时可能是568A或568B。

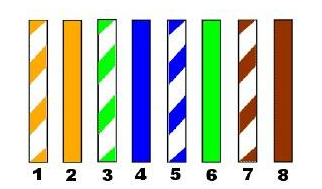

RJ-45 接头引脚 双绞线色标（568B)
将双绞线与RJ-45连接时应注意的要求如下:
1）按双绞线色标顺序排列，不要有差错。
2）与RJ-45接头点压实。
3）用压力钳压实。

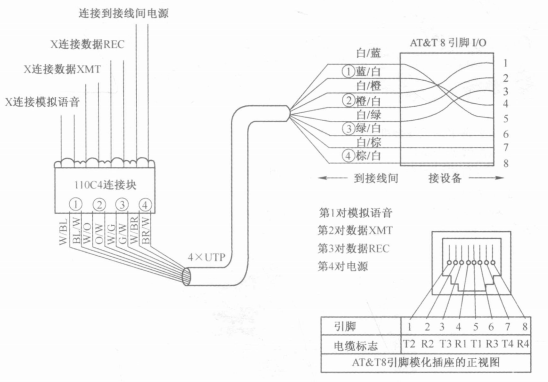

RJ-45与信息模块的关系如图36所示。
图36 RJ-45与信息模块的关系
其他跳线介绍如下：
（1）在网络配线架压线

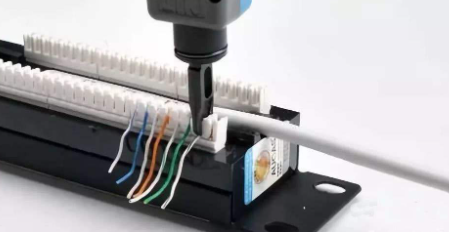

图22中的④是在网络配线架上压线，如图37所示。
图37 在网络配线架上的压线
网络配线架双绞线压线时一般应注意如下要点：
□ 以表格形式写清楚信息点分布编号和配线架端口号，如表12所示。

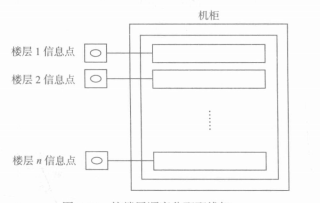

□ 按楼层顺序分配配线架，画出机柜中配线架信息点分布图，便于安装和管理。如图38所示。
□ 以楼层信息点为单位分线，理线，从机柜进线处开始整理电缆。
表12网络配线架表格形式
图 38按楼层顺序分配配线架
□ 根据选定的接线标准，将T568A或T568B标签压入模块组插槽内。
□ 以配线架为单位，在机柜内部进行整理。
□ 根据每根电缆在配线架接口的位置，测量端接电缆应预留的长度。

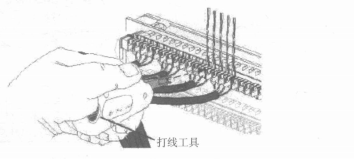

□ 根据标签色标排列顺序，将对应颜色的线对逐一压入配线架接口槽内，然后使用打线工具固定线对，同时将伸出槽位外多余的导线截断，如图39所示。
图39 根据标签色标排列顺序压线打线

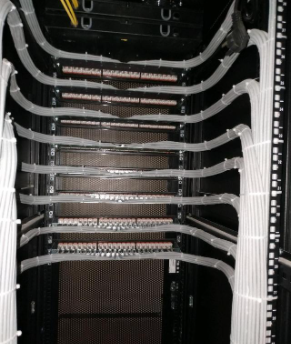

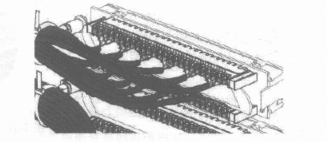

□ 整理并绑扎固定线缆，如图40所示。机柜内部示意图如图41所示。
图40 整理并棒扎固定线缆
编好标签并贴在配线架前面板(以表12的形式)。
(2)S110配线架电话压线

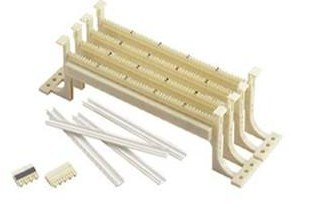

图22中的⑤是用户信息的双绞线在S110配线架上压电话跳线。S110配线架如图42所示。
图41 整理固定线缆线架端接机柜内部 图42 S110配线架
双绞线向S110配线架压线，按双绞线色标的蓝、橙、绿、棕顺序排列，不要有差错。25对线的S110配线架压6条双绞线，用4对连接块连接。

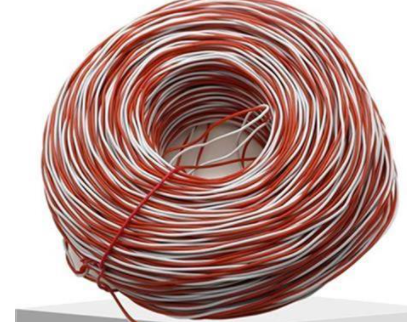

(3)图22中的⑥是电信间(或设备间)电话跳线。压4对双绞线的S110配线架向压25对大对数S110配线架电话跳线，一部电话用1对跳线。电信间或设备间用的1对普通电话跳线如图43所示。
图43 电信间或设备间用的电话跳线
(4)S110配线架压25对大对数
图22中的⑥是用户在S110配线架压25对大对数线。
安装110配线架：
□ 将配线架固定到机柜合适位置。
□ 把25对线从机柜进线处进机柜，把25对线固定在机柜上。
□ 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并留出大约25cm的大对数电缆，用电工刀或剪刀把大对数电缆的外皮剥去，用剪刀把线撕裂绳剪掉,使用绑扎带固定好电缆，将电缆穿110语音配线架左右两侧的进线孔，摆放至配线架打线处。
□ 25对线缆进行线序排线，先按主色排列，再按主色里的配色排列，排列后把线卡入相应位置。
□ 根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内，然后使用5对打线刀打线，刀口向外，用力要垂直，听到“喀”的一声后，模块外多余的线会被剪断。
□ 安装5对连接块。
□ 安装语音跳线。
□ 贴上编号标签。
（5）图22中的⑦是用户信息的垂直干线子系统连接交换机的跳线。垂直干线子系统连接跳线如图44所示。
图44 垂直干线子系统连接跳线
