光纤布线的元件：线路管理件
光纤布线元件中的线路管理件主要包括：
1)交连硬件。
2)光纤交连场。
3)光纤交连部件管理/标记。
4)推荐的跨接线长度。
5)光纤互连场。
6)其他机柜附件。
现分别叙述如下。
1.交连硬件
光纤互连装置(LIU)硬件是SYSTIMAX PDS中的标准光纤交连设备，该设备除支持连接器，还直接支持束状光缆和跨接线光缆设计。
LIU硬件包括以下部件：
1)100A光纤互连装置(LIU):可完成12个光纤端接。该装置宽为190.5mm(7.5in),长为222.2mm(8.75in),深为76.2mm(3.0in)o
2)10A光纤连接器面板：可安装6个ST耦合器。该面板安装在100ALIU上开挖的窗口上。
3)200A光纤互连装置：可完成24个光纤端接。该装置宽为190.5mm(7.5in),长为222.2mm(8.75in),深为100mm(4in)。
4)400A光纤互连装置：可容纳48根光纤或24个绞接和24个端接。该装置利用ST连接器面板来提供STII连接器所需的端接能力。其门锁增加了安全性。该装置高280mm(Ilin),宽430mm(17in),深150mm(6in)。
为了便于使用，将交连硬件归纳于表22。
表22 LIU硬件表
光纤互连 部件类型 | 连接器 | 交连 | 物理尺寸 | ||||||
面板 | 数量 | 类型 | 数量 | 每面垂直过线槽 | 每面水平过线槽 | 宽 (cm(in)) | 高 (cm(in)) | 深 (cm(in)) | |
10A | (2) | STII | (6) | 1A4 或 1A8 | 1A6 或 1A8 | 19.05 | 22.22 | 7.6 | |
10SC1 | (2) | SG (SGL) | (6) | 1A4 或 1A8 | 1A6 或 1A8 | (7.5) | (8.75 ) | (3.0) | |
100 A | 10SC2 | (2) | SC( Duplex) | (3) | 1A4 或 1A8 | 1A6 或 1A8 | |||
ESCON | (2) | ESCON | (3) | A4F | A6F | ||||
FDDI | (2) | FDDI | (3) | A4F | A6F | ||||
10A | (4) | STII | (12) | 2A4 或 2A8 | 2A6 | 19.05 | 22.22 | 4.0 | |
10SC1 | (4) | SG (SGL) | (12) | 2A4 或 2A8 | 2A6 | (7.5) | (8.75 ) | (10) | |
200A | 10SC2 | (4) | SC( Duplex) | (6) | 2A4 或 2A8 | 2A6 | |||
ESCON | (4) | ESCON | (6) | A4F | A6F | ||||
FDDI | (4) | FDDI | (6) | A4F | A6F | ||||
200B | 1000ST 1000SC 2000ESCON 2000FDDI | (4) (4) (4) (4) | STII SC ESCON FDDI | (12） （12） （6） （6） | 43.18 (17) | 32 (12.6) | 13.34 (5.25) | ||
400A | 1000ST 1000SC 2000ESCON 2000FDDI | (8) (8) (8) (8) | STII SC ESCON FDDI | (48) (48) (24) (24) | 28 (I1） | 43 (17) | 15 (6) | ||

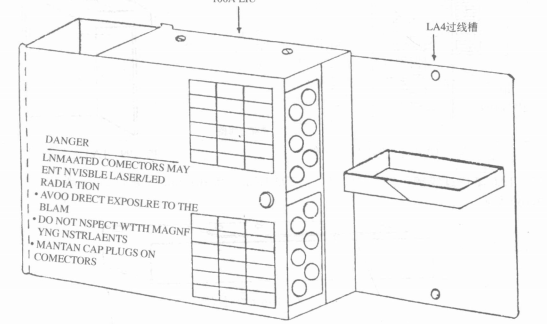

100ALIU光纤互连装置如图97所示。
图97 100ALIU光纤互连装置
2、光纤交连场
光纤交连场可以使每一根输入的光纤通过两端均有套箍的跨接线光缆连接到输出光纤，光纤交连由若干个模块组成，每个模块端接12根光纤。
图98所示的光纤交连场模块包括一个100ALIU,两个10A连接器面板和一个1A2跨接线过线槽(如果光纤交连模块不止1列，则还需配备1A6捷径过线槽)。
一个光纤交连场可以将6个模块堆积在一起(从地板算起的LIU顶部的最大高度为127.2mm(68in))o如果需要附加端接，则要用1A6捷径过线槽将各列LIU互连在一起。
一个光纤交连场最多可扩充到12列，每列6个100ALIUo每列可端接72根光纤，因而一个全配置的交连场可容纳864根光纤，占用的墙面符号为3.51mx1.42m(11.6ftx4.8ft)。
与光纤互连方法相比，光纤交连方法较为灵活，但它的连接器损耗会增加一倍。
1A4光纤的过线槽（跨接线过线槽）和1A6光纤过线槽（捷径过线槽）均用于建立光纤交连场，其主要功能是保持光纤跨接线。
1A4跨接线过线槽（垂直过线槽）宽101.6mm,高222.2mm（宽4in,高8.75in）,如图99所示。
图98 光纤交连场模块 图99 光纤过线槽
1A6捷径过线槽（水平过线槽）宽292.1mm,高101.6mm（宽11.5in,高4in）,如图100所示。
图100 IA6 光纤过线槽
1A8是垂直铝制过线槽，配有可拆卸盖板以加强对光纤跨接线的机械保护。该面板的深度与100A面板相同，不同于200A面板。
在光纤交连的100A或200A中，还有一个成品扇出件。
扇出件专门与100或200A品OIU/OCU配用，使带阵列连接器的光缆容易在端接面板处变换成12根单独的光纤。
标准扇出件是一个带阵列连接器的带状光缆，它的另一端分成12根带连接器的光纤。每根光纤都有特别结实的缓冲层，以便在操作时得到更好的保护。标准扇出件的长度为1828.8mm（72in）,其中1219.2mm（48in）是带状光缆，609.6mm（24in）为彼此分开的单独光纤。
所有AT&T光纤和连接器类型均有相应的扇出件，如图101所示。
3.光纤交连部件管理/标记
光纤端接场按功能管理，它的标记分为两级，即Level1和Level2。

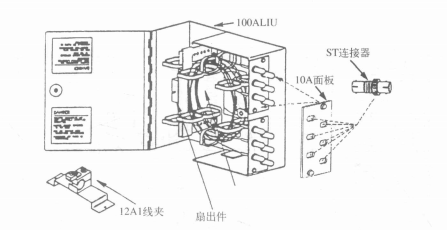

图101 扇出件所在的位置
Level1互连场允许一个直接的金属箍把一根输入光纤与另一根输出光纤连接。这是一种典型的点到点的光纤连接，通常用于简单的发送器到接收器之间的连接。
Level2交连场允许每一条输入光纤通过单光纤跨接线连接到输出光纤。
4.推荐的跨接线长度
AT&T公司对跨接线有要求，表7-23给出用于光纤交连模块跨接线的1860A单光纤(62.5/125祈)互连光缆的推荐长度。
表23 推荐的跨接线长度
交连模块数 | 交连列数 | 1860A 光缆长度(mm(in)) | 交连模块数 | 交连列数 | 1860A 光缆长度(mm (in)) |
1 | 1 | 600 (2 ) | 12 | 3 | 3000 ( 10) |
2 | 1 | 1200 (4) | 16 | 4 | 450 ( 15) |
4 | 1 | 1200 (4) | 18 | 3 | 4500 ( 15 ) |
6 | 1 | 1200 (4) | 24 | 4 | 6000 (20) |
8 | 2 | 1200 (8 ) | 30 | 5 | 7500 (25 ) |
12 | 2 | 3000 ( 10) | 36 | 6 | 9000 (30) |
这种长度的光缆有预先接好STII连接器的，也有在现场安装连接器的。
5.光纤互连场
光纤互连场使得每根输入光纤可以通过套箍直接连至输出光纤上。光纤互连场包括若干个模块，每个模块允许12根输入光纤与12根输出光纤连接起来。

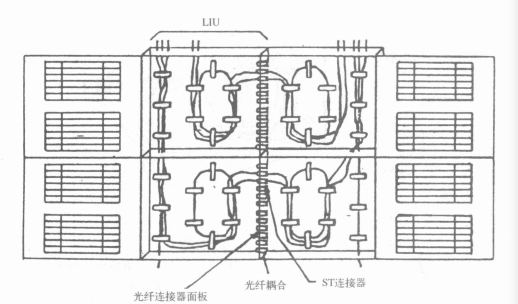

如图102所示，一个光纤互连模块包括两个100ALIU和两个10A连接器面板。
6.其他机柜附件
(1)12A1缆夹
12A1缆夹是为了保证安全，把出厂时已端接的带状光缆连至一列100ALIU上方的底板处接地。安装架、塑料夹和接地连接器均预先装配好。12A2缆夹类似于12A1,但不含接合与接地材料。
(2)1A1固定器
1A1固定器提供了在10ALIU内部安装扇出件所需的空间。它包括两个阵列连接器处套和一个扇出件安装螺丝。
图102 光纤互连模块
（3）1A1适配器
1A1适配器引导和保护光纤从缆夹延伸到相邻的西列100ALIU。1A1适配器包括一个管道、一个T形接头、一个90。弯头、两个导片和安装螺丝。
