LCGX光纤交叉连接系统
LCGX光纤交叉连接系统由LCGX光纤交叉接线架及有关的设备组成，用于连接各控制点。LCGX光纤交叉接线架的特点如下：
1）提供编制方式和统一方式的交叉接线架。
2）可提供20条光缆的端子和接地点。
3）设计紧凑（57.5cm壁挂式），节省墙壁的有效面积。
4）产品按框架进行模块化设计，用户可根据需要以框架进行扩充。
5）大容量——576条/每个接线板；11520线/每组排列接线板。
6）可以适应各种各样的连接器和接头。
7）连接器周围有足够的空间便于接线操作。
OSP光缆与LGBC光缆接线方法如下：
在建筑物缆线入口区安装一个光缆进行设备（LCEF）箱，在此箱内完成OSP光缆与LGBC光缆的接续，然后将LGBC光缆连到设备间的LCGX接线框架，再敷设到整个大楼中去，以满足防火雷击的规定。如图103所示。

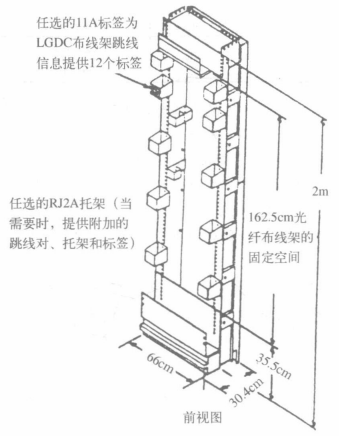

图103 光纤交叉连接框架
光纤交叉连接框架利用大小不同的凸缘网络架来组成框架结构。光纤交叉连接架它装了靠螺栓固定的夹子，以便引导和保护光缆，各种模块化的隔板可以容纳所有的光缆、连接器和接合装置，同时也用做接合和端接。装上了模块化隔板的光纤交叉连接框架可以成排装在一起，或者逐步增加而连成一排。
光纤连接架
光纤端接架（盒）是光纤线路的端接和交连的地方。它的模块化设计允许灵活地把一个线路直接连到一个设备线路或利用短的互连光缆把两条线路交连起来。可用于光缆端接，带状光缆、单根光纤的接合以及存放光纤的跨接线”的需求。
所有的光纤架均可安装在19in或23in的标准框架上，也可直接挂在设备间或配线间的墙壁上。设计时，可根据功能和容量选择连接器。
1.光纤端接架
AT&T光纤端接架的型号编码方法如图104所示。

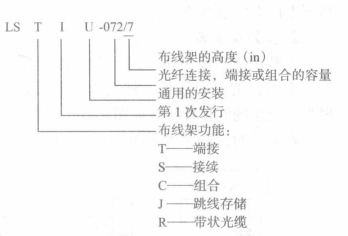

图104 光纤端口接架编写方法
LGBC光缆或OSP光缆均可直接连到此类架子上去。OSP光缆最多连4根（每个侧面两根），该架还能存放光纤的松弛部分，并保持3.8cm的最小弯曲半径。架子上可安装标准的（支持6组件）嵌板12个，故可提供72根光纤的端接容量。在正面（前面）通道中装上塑料保持环（一行）以引导光纤跳线，减少跳线的张力强度，在正面的前面板处提供有格式化标签的纸用来记录光纤端接位置。这些架子还可用于光纤的接续，参看图105。

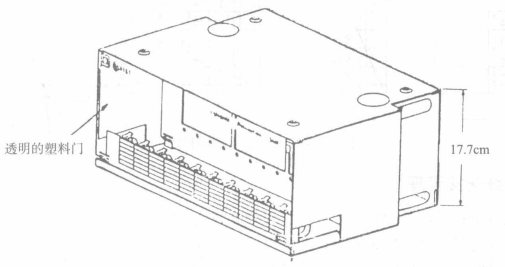

图105 LSTIU-072/7光纤端接架
2、光纤组合柜
光纤组合柜采用支架安装，拉出式抽盘设计，可作为多至24条ST、24条SC或12双工式SC接头终端。当用做拼接盘时，其多功能设计可容纳多至24个拼接、32个独立融合拼接或12个大量融合拼接。组合柜本身含有一个滑动式抽盘，其中包含两个76mm的存储轴及两个防水电缆扣锁开口，它可以保证足够的光纤弯曲半径。用户亦可自行加上拼接组织器件，光纤组合柜亦有两个纤维制造的、可自动上锁的滑架，可把组合柜从架框上拉开，方便存取；组合柜本身则以两个钢制的托架装在支架上。
