光纤交连场的设计
1.单列交连场
安装1列交连场，可把第一个LIU放在规定空间的左上角。其他的扩充模块放在第一个模块的下方，直到1列交连场总共有6个模块。在这1列的最后一个模块下方应增加一个1A6光纤过线槽。如果需要增加列数，每个新增加列都应先增加一个1A6过线槽，并与第1列下方已有的过线槽对齐。
2.多列交连场
安装的交连场不止一列，应把第1个LIU放在规定空间的最下方，而且先给每12行配上一个1A6光纤过线槽。把它放在最下方LIU的底部至少应比楼板高出30.5mm。6列216根光纤交连场的扩展次序如图106所示。
在安装时，同一水平面上的所有模块应当对齐，避免出现偏差。

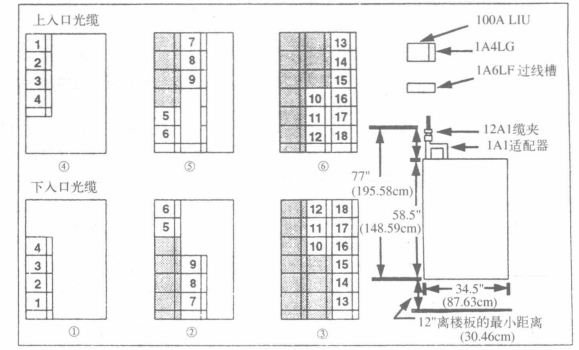

图106 光纤交连场的扩展次序
光纤连接管理
按照光纤端接功能进行管理，可将管理分成两级，即分别标为第1级和第2级。
第1级互连场允许利用金属箍，把一根输入光纤直接连到一根输出光纤；这是典型的点对点的光纤链路，通常用做简单的发送端到接收端的连接。
第2级交连场允许每根输入光纤可通过一根光纤跨接线连到一根输出光纤。
交连场的每根光纤上都有两种标记：一种是非综合布线系统标记，它标明该光纤所连接的具体终端设备；另一种是综合布线系统标记，它标明该光纤的识别码，如图107所示。
每根光纤标记应包括以下两大类信息：
1）光纤远端的位置：
□ 设备位置
□ 交连场
□ 墙或楼层连接器

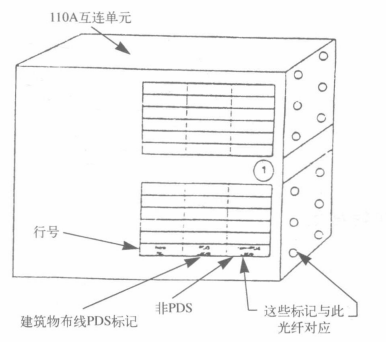

图107 交连场光纤管理标记
如果光纤出现在交连场，这部分的信息应包括：
2）光纤本身的说明：
□ 光纤类型
□ 该光纤所在的光缆的区间号
□ 离此连接点最近处的光纤颜色
每根光纤标记编制方式，如表24所示。

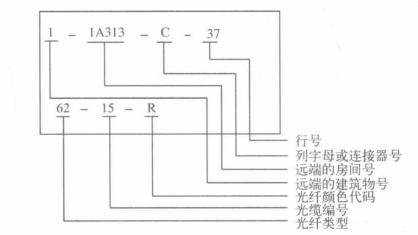

表24 光纤标记编制方式
除了各个光纤标记提供的信息外，每条光缆上还有标记以提供如下信息：
1）远端的位置。
2）该光缆的特殊信息。
光缆的特殊信息包括光缆编号、使用的光纤数、备用的光纤数以及长度。
第1行表示此光缆的远端在音乐厅A77房间。
第2行表示光缆编号为17,启用光纤数为6根，备用光纤数为2根，光缆长度为357m。

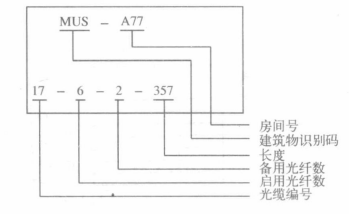

每条光缆标记方式如表25所示。
表25 光缆标记方式
