根据对视频图像信号的处理与控制方式的不同，安防视频监控系统的结构可分为以下四种模式。
一、简单对应的结构模式

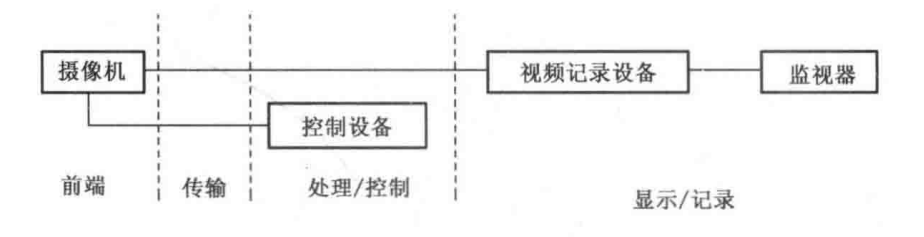

简单对应的结构模式，就是前端的监控摄像机和终端的图像显示的监视器的简单对应，如图1所示。
图1 简单对应的结构模式
这种结构模式主要应用于监控点数较少的环境，如小型超市的监控，一般只有几个摄像机，以及摄像机控制设备，还有简单的或者与其他设备集成的视频图像记录设备和监视器。

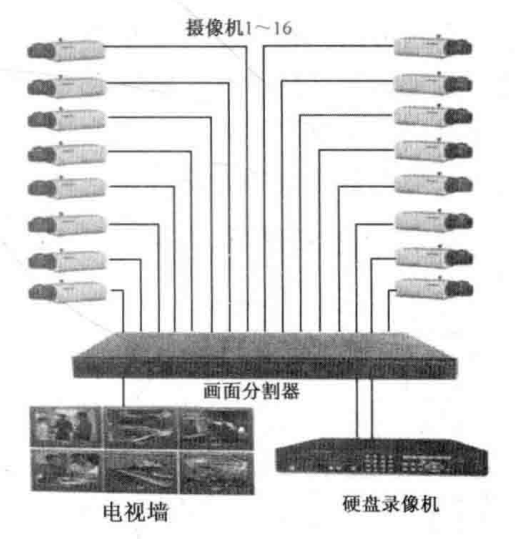

当监控点数增加时，会使系统规模变大，但如果没有其他附加设备和要求，这类视频监控系统仍然属于简单对应的结构模式。如某上下两层总计约10000m2的较大型超市，货架较多，总计安装了32台定点摄像机。将32台摄像机分成2组，分别接到对应的16画面分割器与合适的监视器，以及24h录像机（图中使用了电视墙和碇盘录像机）上，如图2所示。
图2 超市视频监控系统对应的结构模式
显然，图中仅画了1组16路摄像机，另1组16路摄像机（即第17至第32个摄像机），因与第1至第16个摄像机的结构相同，因而图中略去。一般，在实际工程中，超市还有防盗报警系统与公共广播/背景音乐系统，因这里讲的是视频监控系统的结构，故略去。
二、时序切换的结构模式

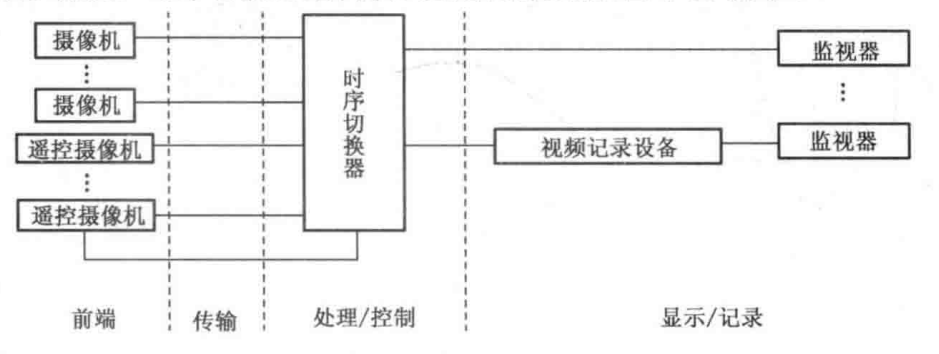

这种结构模式适合监控点数较多，但不要求数字视频传输的情形，视频输出中至少有一路可进行视频图像的时序切换。时序切换的结构模式的系统构成如图3所示。
图3 时序切换的结构模式
三、矩阵切换的结构模式
这种结构模式适合大规模模拟情况下的系统结构构成，如多前端视频设备输入、多终端显示控制的矩阵切换控制视频图像。此时，摄像机为模拟式的，传输设备是模拟视频传输系统，中心控制主机为矩阵切换控制系统。可以通过任一控制键盘，将任意一路前端视频输入信号切换到任一输岀现监视器，并可编制各种时序切换程序。

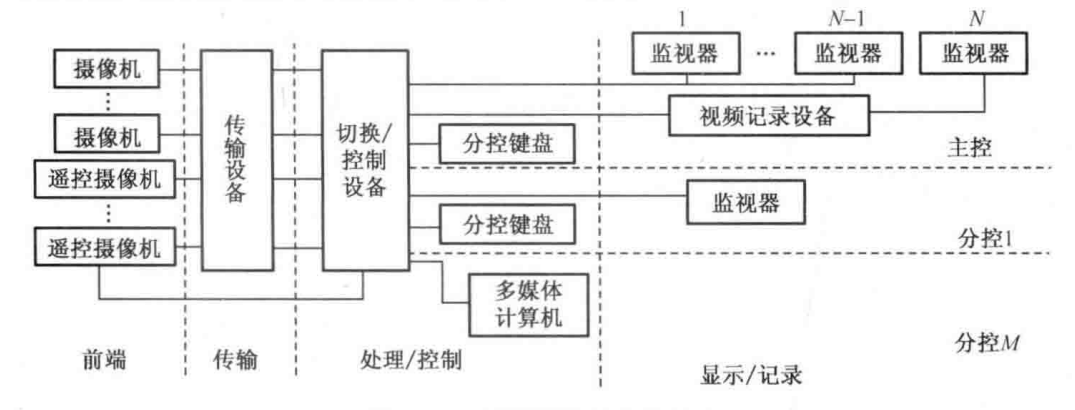

矩阵切换的结构模式的系统构成，如图4所示。
图4 矩阵切换的结构模式
四、数字视频网络虚拟交换/切换的结构模式
在这种结构模式中，模拟摄像机增加数字编码功能，称为网络摄像机，数字视频前端也可以是别的数字摄像机；传输网络可以是以太网、分布式数据网（DDN）、同步数字序列等;数字编码设备可采用具有存储功能的DVR或视频服务器。智能视频技术和分布存储技术的发展，使得数字视频处理、控制和存储可以在前端、传输和终端显示的任何环节实施。

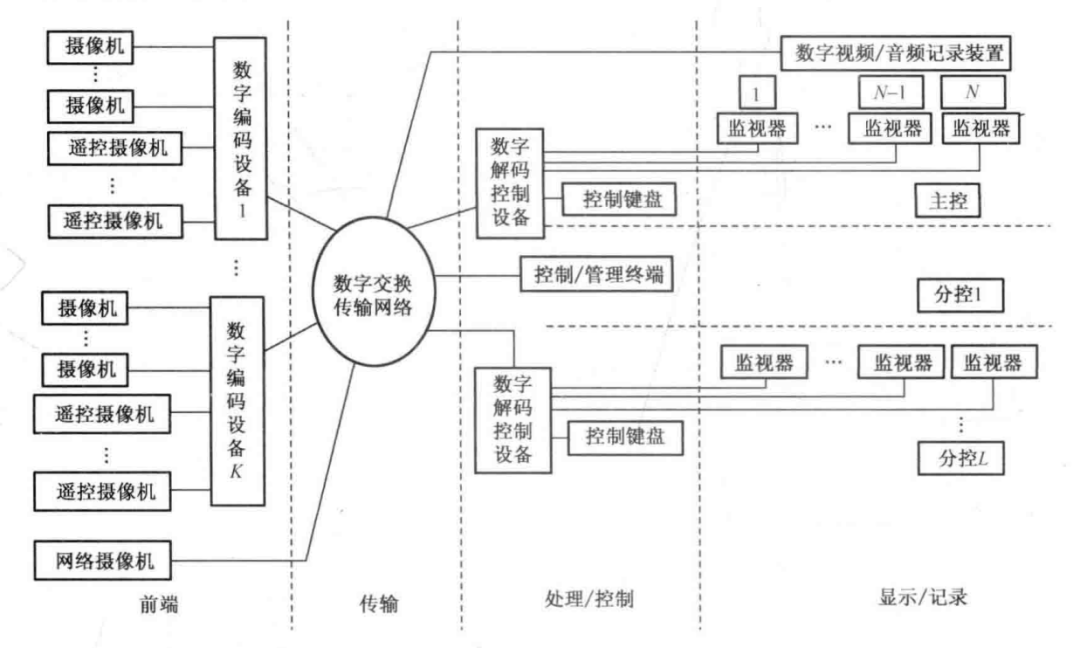

数字视频网络虚拟交换/切换的结构模式的系统构成，如图5所示。
图5 数字视频网络虚拟交换/切换的结构模式
上述几种结构模式各有优劣及适用场合，因而在设计安防视频监控系统时，应根据实际使用的需要，结合现场分布特点和设备性能，综合选择适合的结构模式，这样才能达到良好的监控效果。其中，视频监控网络化打破了布控区域和设备扩展的地域/数量界限，使整个网络系统硬件、软件资源的共享及任务和负载达到均衡，再描准智能化的目标，是安防视频监控系统发展的主要趋势。
