“电源”这个词听起来可能不那么激动人心，好像也不怎么重要，但如果电源出现故障，后果将是非常严重的。如果没有电源，不论是多么先进的摄像机和监控设备，都无异于零。因此，必须重视选择电源。一般，CCD摄像机的供给电源有两种：一种是市电交流220V，这种摄像机内就装有交流变直流（AC-DC）变换器；另一种就是DC12V，大多数CCD摄像机需要的都是这种供给电源，还有的微型摄像机是6V或9V的供给电源，CMOS摄像机还有5V或3V的。
通常，根据用电设备的额定电流来选择CCD电源供应器的规格。如有一只CCD摄像机和一只红外灯都需要使用12V直流电供电，其中摄像机的功耗是4W，工作电流是333mA；红外灯的功率是24W，工作电流是2A。经核算，前端全部设备的总工作电流为2.333A，这时就应使用容量为2.5A或3A的电源供应器。

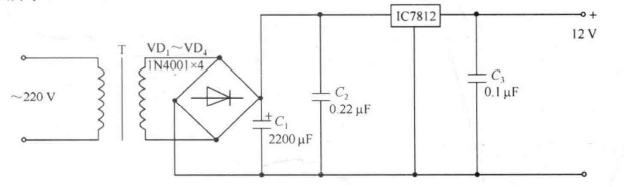

CCD电源供应器以采用直流稳压电源为好，中、小功率的电源可采用简易集成稳压电源，如图1所示。
图1 简易集成稳压电源
由图1可见，首先由电源变压器T将220V交流电降压至15V左右，并经二极管D1~D4整流，整流后的脉动直流电压经电容器C1滤波，该电容器的容量较大，自身有较大的等效电感，对来自电网的高频干扰抑制能力甚低。因此，与C1并联一只对高频干扰有良好抑制作用的小电容器C2。最后通过三端集成稳压电路IC7812后输出稳定的12V电压。当在集成稳压器开环增益高、负载较重的情况下，稳压器有可能产生自激现象，C2也同时兼有抑制高频振荡的作用，加C3的作用，主要是抑制高频干扰。

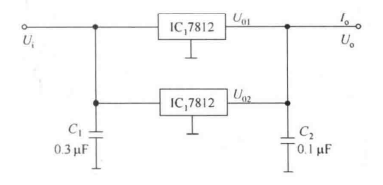

7800系列集成稳压器的最大输出电流为1.5A，要扩大输出电流，除了用外接大功率调整管外，还可以用数个集成稳压器并联。并联后的稳压器，除了保留原稳压器的过流，过热保护功能以外，其输出电流为1.5A乘以并联集成稳压器的个数。并联两只7812集成稳压器的电路工作原理如图2所示。
图2 7800系列集成稳压器并联电路
显然，其电路结构要比外接大功率调整管简单得多，只要外接C1、C2两个电容器就可以了。该电路的输出电流为3A，额定输出电压为12V。
7800系列的三端集成稳压电路的性能指标属于普及型标准。除7812以外，还有对应输出直流电压为5V的7805；6V的7806；9V的7809；15V的7815；24V的7824„以7824为例，其典型电压调整率、电流调整率均为0.5%，纹波抑制比为35dB，输出阻抗为0.1Ω。

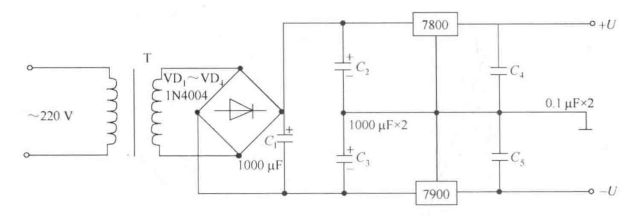

7800系列为正压输出，7900系列为负压输出。如有的报警器需要正负压时，可由7800和7900系列连接获得，接线方便，如图3所示。
图3 正负两组电源稳压电路
