安防视频监控系统主控制器及控制健盘

1.

2. 一、主控制器

控制器是整个系统的心脏，它要完成系统的所有控制信号的管理工作，包含：键盘控制命令的处理及通信线的分配；各键盘优先权的设定与控制；相关设备控制信号的产生；系统工作状态的记载；译码设备的命令发送及数据的收集等。此外，主控制器也要完成整个系统与其他系统的接口，所以主控制器实际上是系统所有控制信息的集散地。

微机构成的主控制器的优点是：用户界面特别友好，由于程序是存放在磁盘上的，因此对于更改和完善系统的功能特别方便；并且当微机构成的主控制器的系统不工作时，它仍可作为一般微机使用。由于微机配有显示器和打印机等外设，因而可以很直观地了解系统的运行情况，并且可将这些数据存档保存。对系统的必要工作信息，可在关机时存入磁盘，从而保证系统下次运行的连续性。采用此构成的另一优点是开发周期较短、功能完善方便。

微机构成的主控制器的缺点是：系统的整体性较差，成本较高，易受计算机病毒之类的程序袭击而影响系统的正常运行。由于微机结构的限制，使得系统功能的硬扩展不太方便。

一般，系统对其他设备的通信采用串行通信方式，这样做接口简单、模块化程度高、系统可靠性好。由于主控器的工作环境较好，而且设计时可靠性保证较好，所以一般利用它的这一优势来提高整个系统的可靠性。其具体方法是：根据其记载的设备工作情况，定时形成命令到各设备，以确保各设备在受干扰等情况下能够恢复正常。由于这一工作定时进行，对用户是透明的，从而使系统的稳定性得到了较大的改善。

评价主控制器的性能，一般从以下几点进行。

•主控制器的控制类型及负载能力；

•系统运行的可靠性及抗干扰能力；

•扩充的可能性与方便性；

•用户界面是否友好；

•决定系统最大扩充能力的系统的响应速度；

•与其他控制设备连接的兼容性。

微机监控系统的核心是主控制器，主控制器的核心部件为微处理器（CPU）。在工作中，微处理器随时扫描主控键盘及分控键盘各控制按键的状态。当控制面板或控制键盘上有按键被按下时，微处理器可正确判断该按键的功能含义，并向相应控制电路发出控制指令信号。如果是对于前端设备的控制指令，则该指令经编码后，通过双绞线传送到远端指定地址的解码器，控制信号在解码器内解码后，恢复出主控端的控制指令，使解码器内的相应继电器吸合，以输出控制信号至外接设备，使其做与主控端指令相符合的动作。这些受控的外接设备包括云台、电动三可变镜头、室外防护罩的雨刮器及除霜器、摄像机的电源、红外灯或其他可控制设备等。

3. 二、控制键盘

（1）控制键盘及其主要功能。控制键盘是为嵌入式硬盘录像机（DVR）、视频服务器（DVS）、网络摄像机、视频综合平台和多路解码器设计的控制设备。现以DS-1000K控制键盘为例来作说明。该键盘可以通过网络实现对视频综合平台和多路解码器输岀的矩阵进行切换控制，可以实现对前端通道的云台控制，因而也称网络键盘。其具体支持的设备型号如下。

•支持的DVR型号：9100/9000系列，8000/8100/8800系列，7000/7100/7200/7800系列（7204/7208H-S，7208/7216HV-S/7800H-S），8000/8100ATM系列。

•支持的DVS型号：6500/6100/6000系列、6401HFH高清服务器。

•支持的解码器型号：6300D、6401HD、DS-B系列视频综合平台。

•支持网络摄像机、网络球机。

控制键盘的主要功能有:

•网络键盘使用网络控制方式。

•网络键盘支持用户有一定限制，每个用户通过网络管理监控设备（如编/解码器）。

•网络键盘可以实现对前端设备云台的控制。

•网络键盘可以通过网络实现对视频综合平台和多路解码器输出的矩阵切换控制。

•支持多种输入方式，如大/小写字母、数字等。

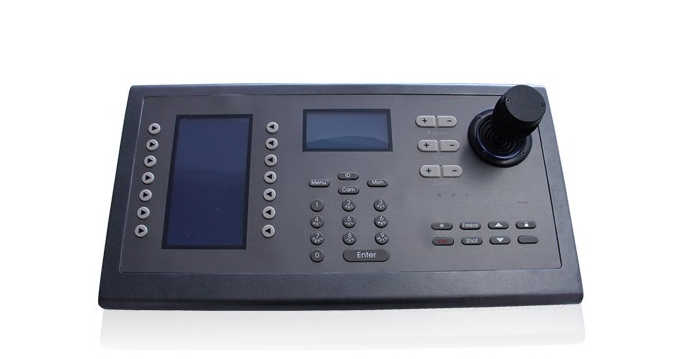

（2）控制键盘的布局及各按钮的功能。控制键盘的布局如图1所示。

图1 控制键盘的布局

其中各个按钮的功能，如表1所示。
