视频信号的输出，可能需要送往监视器、录像机、传输装置、硬拷贝成像等终端设备，因而经常会遇到同一个视频信号需要同时送往多个终端设备的要求。当在终端个数为两个时，利用转接插头或者利用某些终端装置上配有的环通输出，即可完成；但在个数较多时，如果简单地将各终端并联短接，则由于驱动负载不匹配，致使系统无法正常工作，视频输出就要发生失真。这时，就需要使用视频分配器，以实现一路视频输入在经过对信号进行阻抗匹配后多路视频输出的功能，从而可以在无扭曲或清晰度损失的情况下，观察视频输出。
一、单输入视频分配器
即对单一的视频信号进行分配，常见的单输入分配器有1分2、1分4、1分8，以及1分10等。单路1分4视频分配器的原理如图1所示。
图1 单路1分4视频分配器原理图
由图1可见，输入的视频信号首先经缓冲器隔离，然后进行宽带放大，最后经过4个缓冲器隔离输出。由于各路缓冲器的参数是一致的，因此可以保证各个输出端口的视频信号彼此独立，且信号格式完全一致。

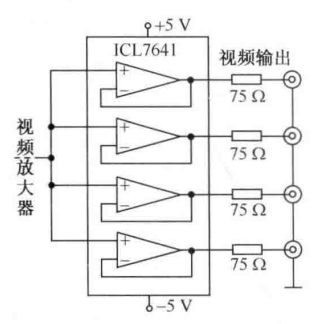

（1）集成电路构成的视频分配器。视频分配器产品大多以单片或多片集成电路为核心，并配以少量周边电路构成，这使电路的性能指标进一步提高，而结构变得非常简单。MAX405是一个具有180MHz带宽、650V/3转换速率的高精度缓冲放大器，其增益达0.99，比常见的HA5033视频缓冲器提高8倍。此外，MAX405还可接收反向输入信号，使用者可以在0.99~1.10的范围内做出正确的增益调整。MAX405具有0.6pF的低输入电容，连续输出电流达60mA，能够直接驱动4个75Ω的负载，因而可很方便地构成1分4视频分配器。图1中的4个输出缓冲器，也可由单片CMOS4运放ICL7641组成。这样，由于采用4个独立的输出缓冲器，可进一步减少各输出通道间的串扰。法国汤姆逊公司生产的单片视频信号分配器电路有TEA5114集成块，它加上少许的阻容元件即可构成视频信号3分配器电路。
（2）视频分配放大器。有的视频分配器产品除提供多路独立的视频输出外，还兼具有视频信号放大功能，这种称为视频分配放大器。在实际的系统中，可采用一种专用的MA4138芯片构成视频分配放大器。这种芯片为一入四出电压反馈视频分配放大器，可外部设置2倍以上的放大增益。MAX4138的带宽为140MHz，通道切换时间为25ns，它的每个输出可驱动多达5个150Ω的负载。TTL/CMOS兼容的控制信号，可控制输出放大器的选通与禁止，适用于多路切换、画中画等应用场合。输出放大器禁止时呈高阻态，MAX4138的输入放大器，将输出阶段的切换干扰与输入隔离，并提供高阻抗、低容抗输入。
二、多输入视频分配器
实际上，多输入视频分配器是将多个单输入的视频分配器组合在一起而作为一个整体，以减少单个分配器的数量，从而减小设备体积，降低系统造价，提高系统的稳定性。常见的多输入视频分配器一般都为多路输入的1分2，如8路1分2和16路1分2等。

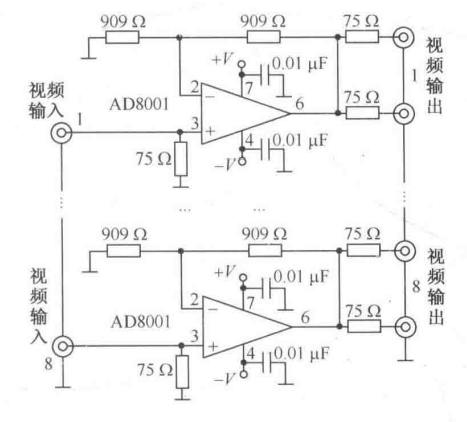

由8片集成电路AD8001构成的8路1分2视频分配器如图2所示。
图2 8路1分2视频分配器原理图
图2中，AD8001为一电流反馈型放大器，它在单位增益时具有800MHz的带宽，其转换速度高达1200V/μs，通带增益均匀性小于0.1dB，并且可提供70mA的驱动电流，从而保证了视频分配器具有优良的性能指标。
