一、ISDN的概念
1.综合数字网
在介绍综合业务数字网（ISDN）的概念之前，首先了解综合数字网（IDN,IntergratedDigitalNetwork）。IDN是数字传输与数字交换的综合，在两个或多个规定点之间通过一组数字节点（交换节点）与数字链路提供数字连接，IDN实现从本地交换节点至另一端本地交换节点间的数字连接，但并不涉及用户连接到网络的方式。
一个IDN尚不能提供多种业务，不同的业务需用不同的IDN传输。目前有电话IDN、电报IDN、传真IDN、数据IDN等。由此可见.随着新业务种类的不断增多，要建各种不同的IDN。所以，IDN的网络投资大、电路利用率低、资源不能共享、不便于管理。
为了克服IDN的上述缺点，必须从根本上改变网络的分立状况，用一个单一的网络来提供各种不同类型的业务，由此发展了ISDN。
2.ISDN概念的提出与定义
ISDN是以电话IDN为基础发展演变而成的通信网，能够提供端到端的数字连接，提供包括话音和非话在内的多种电信业务，用户能够通过一组有限的、标准的多用途用户/网络接口接入网内，并按统一的规程进行通信。
这里需说明一点JSDN不是一个新建的网络，而是在电话网基础上加以改进形成的。其传输线路仍然釆用电话IDN的线路.ISDN交换机是在电话IDN的程控数字交换机上增加几个功能块。另外一个关键的问题是在用户/网络接口处要加以改进更新。
CCITT对ISDN的定义包括以下几点。
（1）ISDN是以IDN为基础发展而成的通信网。
（2）ISDN提供端到端的数字连接，即发端用户终端送出的已经是数字信号，接收端用户终端输入的也是数字信号。也就是说，无论是中继线还是用户线上传输的都是数字信号，网中交换的也是数字信号。这首先要实现用户线的数字化。
（3）ISDN支持包括话音、数据、文字、图像在内的各种综合业务，能够在同一个网络上支持广泛的话音和非话音应用。任何形式的原始信号，只要能够转变成数字信号，都可以利用ISDN来进行传送和交换，实现用户之间的通信。
（4）向用户提供一组标准的多用途用户/网络接口（入网接口），定义了一整套接口标准。
（5）ISDN既可以支持电路交换也可以支持分组交换，还可以以专线形式支持非交换服务。
二、ISDN的网络功能
由于ISDN是在电话IDN的基础上发展起来的，也就是依靠电话IDN的64kbit/s电话交换及接续功能提供电话及各种非话业务。因此初期的ISDN一般是在电话IDN的基础上再加上一定的ISDN功能部件构成的。
除提供电路交换业务（包括64kbit/s的电路连接和NX64kbit/s的选路与连接）之外，还要引入分组交换业务，并逐步实现除话音以外的各种非话业务，如传真、数据、图像及可视图文等综合接入，并使之逐步具有智能功能，以便提供各种新业务。另外，各种信令系统将综合成一个公共的信令系统。
ISDN包含的主要功能是：本地连接功能、电路交换功能、分组交换功能、专线功能和公共信道信令功能。
三、ISDN用户/网络接口
1.ISDN用户/网络接口的参考配置
所谓参考配置，是指规定ISDN内各组成部分之间连接关系的系统模型。
CCITT的1.411建议中采用功能群和参考点的概念规定了ISDN用户/网络接口的参考配置，如图所示。
- 功能群：用户接入ISDN所需的一组功能，这些功能可以由一个或多个物理设备来完成。
- 参考点：不同功能群的分界点。R,S,T,U,V为ISDN的参考点。一个参考点可以对应也可以不对应于一个物理接口。

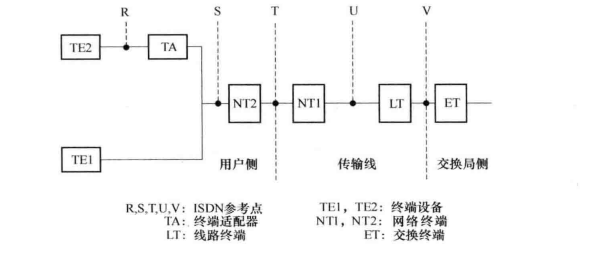

图 用户/网络接口参考配置
根据图的参考配置.用户接入ISDN的功能可以划分成以下几个功能群。
(1)1类终端设备(TE1)
TE1用于ISDN中的声音、数据或其他业务的输入或输出。TE1是符合ISDN接口标准的终端设备，也叫ISDN终端，如数字电话机和4类传真机等。
(2)2类终端设备(TE2)
TE2是不符合ISDN接口标准的终端设备，也叫非ISDN终端，如X系列或V系列的数据终端、模拟话机等。TE2需要经过终端适配器TA的转换，才能接入ISDN的标准接口(S参考点)。
(3)终端适配器(TA)
TA完成适配功能.使TE2能接入ISDN的标准接口。
(4)网络终端(NT1)
完成用户/网络接口功能的主要部件是网络终端NT,它的主要功能是把用户终端设备连接到用户线，为用户信息和信令信息提供透明的传输通道。NT1完成用户/网络接口处网络侧第1层的功能，负责与用户线的物理连接，实现线路传输、维护、性能监控以及定时、馈电、接口等功能。
(5)网络终端(NT2)
NT2完成用户/网络接口处的交换和集中功能(1〜3层全部功能)，物理上可以是IS¬DN用户交换机、集线器或局域网。
(6)线路终端设备(LT)
LT是用户环路和交换局端的接口设备，实现交换设备和线路传输端的接口功能。
(7)交换终端(ET)
ET为交换局端的交换终端。
2.信道与接口
(1)信道类型
信道是提供业务用的，具有标准传输速率的传输信道，它表示接口信息传送能力。在用户/网络接口处向用户提供的信道有以下类型。
①B信道
容量为64kbit/s,用来传送用户信息，B信道上可以建立3种类型的连接：电路交换连接、分组交换连接、半固定连接。
②D信道
D信道的速率是16kbit/s或64kbit/s,它的用途有两个：
- 可以传送公共信道信令，而这些信令用来控制同一接口上的B信道上的呼叫；
- 当没有信令信息需要传送时，D信道可用来传送分组数据或低速的遥控、遥测数据。
③H信道
H信道用来传送高速的用户信息，如高速传真、图像、高速数据、高质量音响及分组交换信息等。H信道有3种标准速率：
- H0信道——384kbit/s；
- H11信道——1536kbit/s；
- H12信道——1920kbit/s。
(2)接口
ISDN的用户/网络接口有以下两种接口结构。
①基本接口
基本接口由2条传输速率为64kbit/s的B信道和1条16kbit/s的D信道组成，即2B+D。它们时分复用在一对用户线上。用户可以用的最高速率为192kbit/s。
②基群速率接口
基群速率接口是一次群速率接口，它有两种速率：1544kbit/s和2048kbit/s。基群速率接口可用来支持H信道。
3.数字用户环路
在ISDN的用户/网络接口参考配置中，在NT1和LT之间的部分叫做用户环路。对于基群速率接口，数字用户环路采用的是4线传输，也可用2线全双工传输。
