要注意的是,在测量直流电流时需要通过操作外壳上的调零按钮进行零点调整。
1.
2. 使用流程：
1.设置电源开关从“OFF”状态到测量电流所需的档位,即推动开关滑块指向1mV/10mA档或是1mV/100mA档。当电流钳正常供电后,绿色的电源指示灯会点亮。2.当测量的电流不大于2安培,请将电流钳设置在1mV/10mA档,同时根据被测量的电流类型,在示波器上选择交流200mV档或是直流200mV档
3.当测量直流电流时,需要在测量之前进行调零操作。当连接示波器测量直流电流时,示波器选择直流耦合,测量之前按住电流钳的调零按钮直到示波器扫描线回到基准位置,然后放开调零按钮即可。
4.当选择电流钳的1mV/10mA档时,通过示波器测量出来的数据(单位为mV)乘以10即为实际的电流值,该电流值的单位为mA。例如,示波器测得的数值为10mV,则当前被测载流导体实际的电流值为10×10=100mA。当选择电流钳的1mV/100mA档,通过示波器测量出来的数据乘以100即为实际的电流值,该电流值的单位为mA。例如,当前示波器测得的数值为5mV则当前被测载流导体实际的电流值为5×100=500mA。连接示波器测量交流电流时,可以使用示波器的测量功能测量交流电流的峰峰值和有效值,具体请参考相应示波器的使用手册。根据电流钳的档位,按照上面的电压和电流的对应关系得到交流电流的峰峰值和有效值。通常交流电流的大小用有效值来表示。
例:

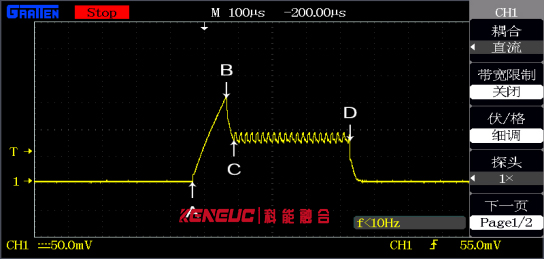

下面波形图是柴油喷油器预喷时的电流波形，示波器幅值为50.0mV每格,扫描时间为100us每格.电流钳开关设置到1mV/100mA档.柴油喷油器电流波形：
