振荡器是一种将直流电转换成具有一走的能量转换装置，由它构成的电路称为振荡电路。一些电子设备需要频率稳而LC振荡器稳走性差，频率容易漂移。振荡器中使用了特殊的组件石英晶体，可以产生高度稳定的信号。这种使用石英晶体的振荡器称为晶体振荡器。
1. （1）形状、结构和图形符号

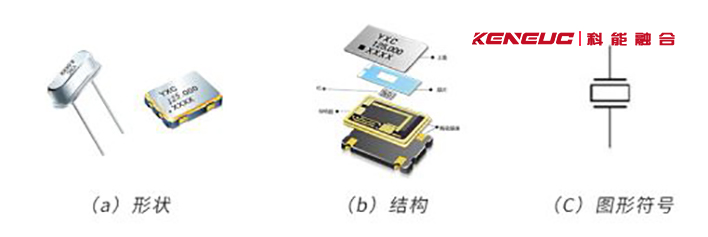

在石英晶体上按一定方向切出薄片，将薄片两端打磨并涂上导电银层，然后从银层连接两个电极并封装。该元件称为石英晶体谐振器，简称石英晶体。石英晶体的形状、结构和图形符号如所示。
图1 石英晶体
2. （2）特点

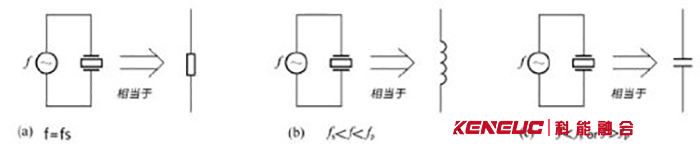

石英晶体有两个谐振频率，fs和fp，fp略大于fs。当加在石英晶体两端的信号频率不同时，会表现出不同的特性，如图所示，具体说明如下。
图2 石英晶体特性
①当f=fs时，石英晶体是阻性的，相当于一个很小的电阻②当fs<f<fp时，石英晶体是感性的，相当于电感
③按f≥fp，石英晶体是电容性的，这相当于电容。
（3）电路符号

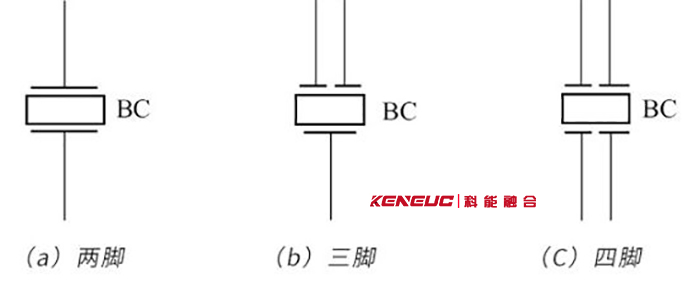

晶体振荡器是电子电路中最常用的电子元件之一。一般用字母“X”、“Y”或者“Z”来表示表示，单位为Hz。晶振的图形符号如图所示。
图3.晶振图形符号
3. （4）组成

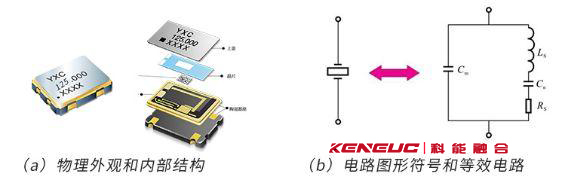

昰体振荡器主要由晶体和外围元件组成。图为昌振的物理外观和内部结构，以及电路图形符号和等效电路。
图4 晶振物理外观和内部结构，以及电路图形符号和等效电路
