1. 无线电遥控技术是什么
遥控器是一种无线发射装置，通过现代的数字编码技术，将按键信息进行编码，通过红外线二极管发射光波，光波经接收机的红外线接收器将收到的红外信号转变成电信号，进处理器进行解码，解调出相应的指令来达到控制机顶盒等设备完成所需的操作要求。遥控器种类很多，常见的有电视遥控器，汽车遥控器，卷帘门遥控器，空调遥控器，航模遥控器等等，按载波分类可以分为红外线遥控器，无线电遥控器，超声波遥控器等，红外线遥控的特点适用于室内，短距离的情况，功耗小，成本低，无线电遥控适用于远距离，室外情况下，成本高一些。其实我们每天都在和遥控器打交道，大部分人只知道使用这些遥控器，除非专业人员很少有人知道它的工作原理。

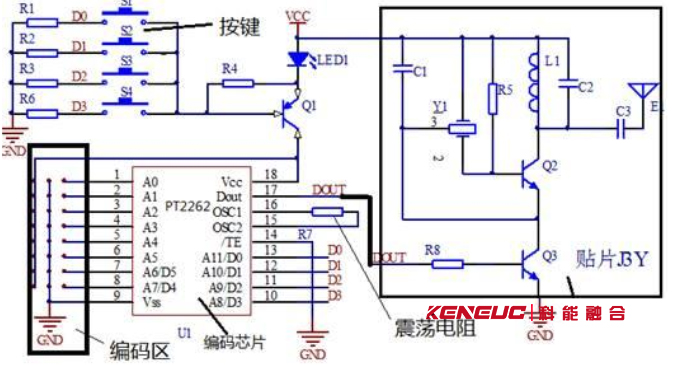

按键遥控器
2. PT2262/PT2272简介
PT2262/PT2272 是一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272 最多可有12 位（A0-A11）三态地址端管脚（悬空，接高电平，接低电平），任意组合可提供531441地址码，PT2262 最多可有6 位（D0-D5）数据端管脚，设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第17 脚输出经调制的串行数据信号，当17 脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17 脚为低平期间315MHz 的高频发射电路停止振荡，所以高频发射电路完全受控于PT2262 的17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100%的调幅

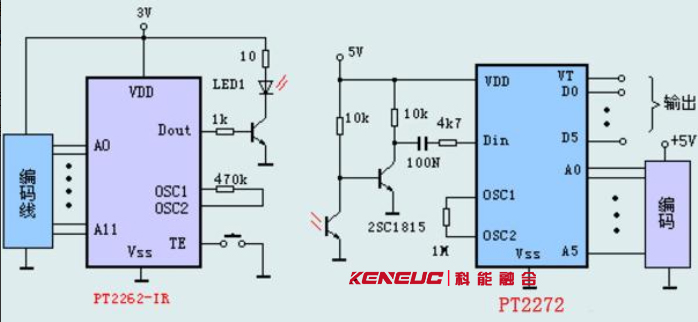

红外编解码原理
3. PT2262/PT2272功能型号介绍
PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。

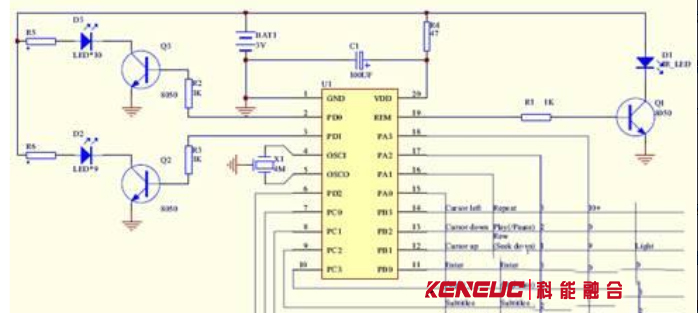

与单片机连接图

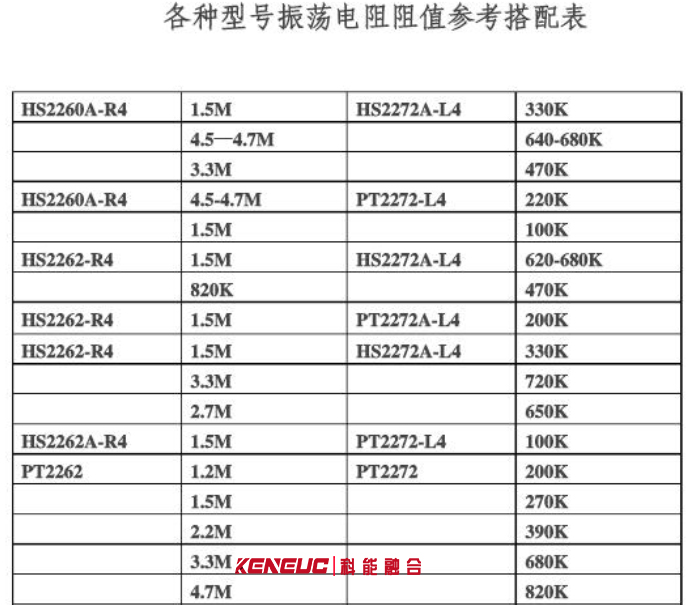

PT2262/2272组成的编解码电路是无线电中运用比较广泛的电路。其中尤为应该注意的是，振荡电阻的设置。如振荡电阻设置不当就会引起电路不起振。无法向外发送无线信号，因此振荡电阻对于整个电路的运行是非常重要的。
