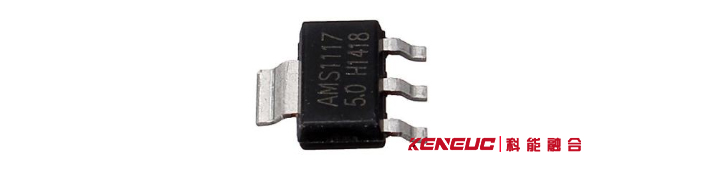

AMS1117

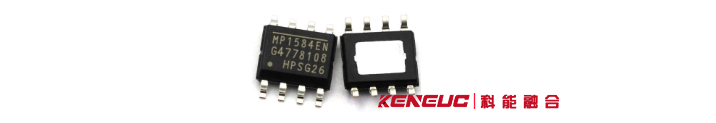

最近有个项目就碰到类似的情况,要用到四路5V电源,每路输出功率达到10~15W,AMS1117显然就不合适了。网上查一下资料,找到了一款可调DC/DC降压型电源芯片:MP1584。输入电压范围是4.5~28VDC,输出电压范围是0.8~25VDC,输出电流可达3A,可以适应大部分的弱电控制应用。![MP1584 MP1584](https://www.keneuc.cn/uploads/allimg/20221123/1-22112310301M05.jpg)
MP1584

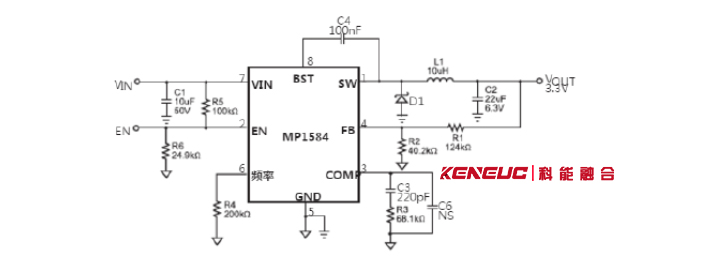

下面是官方手册中的典型电路:![](https://www.keneuc.cn/uploads/allimg/20221123/1-221123103052500.jpg)
典型电路
计算公式:R1=50.25*(Vout-0.8)(KΩ)
如果我们要得到3.3V的输出,R1的取值就是125.625K KΩ,取一个接近的电阻即可。
D1一般选用肖特基二极管SS34即可。C6空着,不需要焊接。
如果要实现输出可变,我们将R1变成可调电位计就可以了;

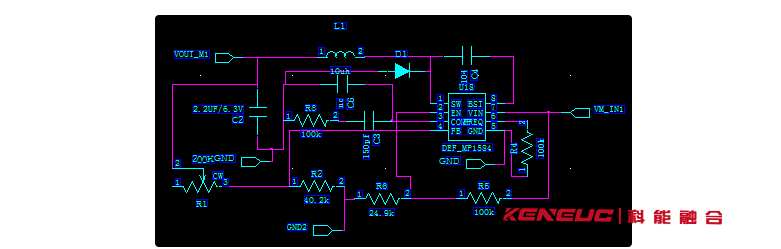

![输出可调原理图 输出可调原理图](https://www.keneuc.cn/uploads/allimg/20221123/1-22112310311O01.jpg)
输出可调原理图

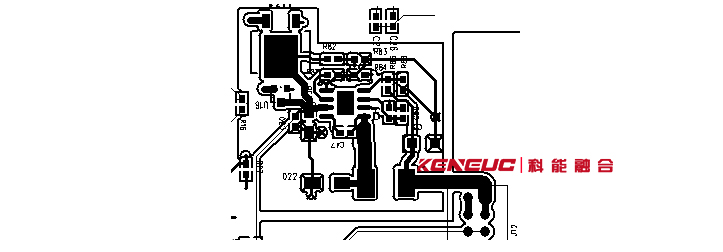

下面是利用四片MP1584实现的四路电源控制PCB板中的其中一路:![](https://www.keneuc.cn/uploads/allimg/20221123/1-221123103139A3.jpg)
PCB板图(部分)
输入为12V,通过单片机IO控制一个P沟道的MOS管实现输入电源的通断,进而实现电源的输出的通断。
