有了电，我们的生活充满光亮，有了电，我们的生活充满了希望，有了电，我们的生活变的很精彩，现在我们离不开电，电给了我们很大的帮助，下面我们就说说1000w逆变器电路图，希望对你有帮助。
1. 1000W逆变器工作原理及电路图

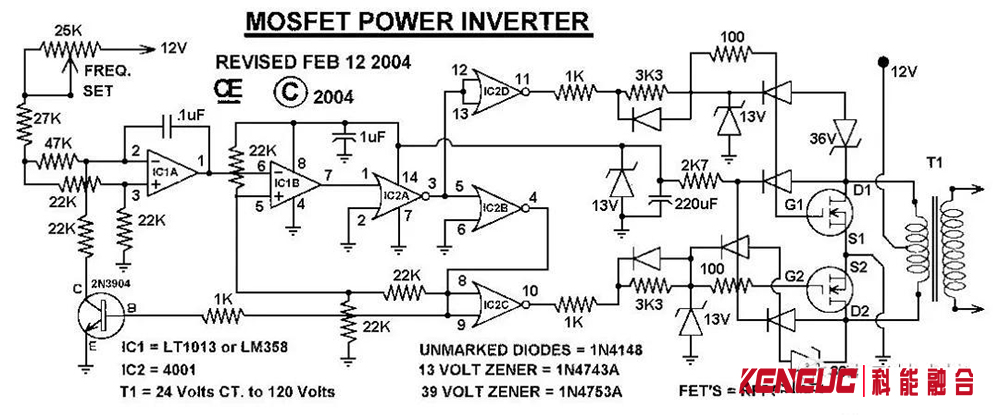

该功率逆变器电路将提供非常稳定的“方波”输出电压。操作频率由电位器决定，通常设置为60 Hz。可以使用各种“现成的”变压器。或者自定义风自己以获得最佳效果。额外的MosFets可以并联以获得更高的功率。建议在电源线上安装“保险丝”并始终连接“负载”，同时接通电源。保险丝额定电压为32伏，每100瓦输出应大约为10安培。电源引线必须足够重，以处理此高电流消耗!适当的散热器应该用在RFP50N06 Fets上。这些Fets的额定电流为50安培和60伏特。如果您愿意，可以替换其他类型的Mosfets。
有局限!我已经有过多次要求换电器1000瓦甚至更多。对不起我觉得这不实用。在1000瓦特和12伏电源下工作时，输入电流将接近100 AMPS。这将需要HUGH大小的主线。

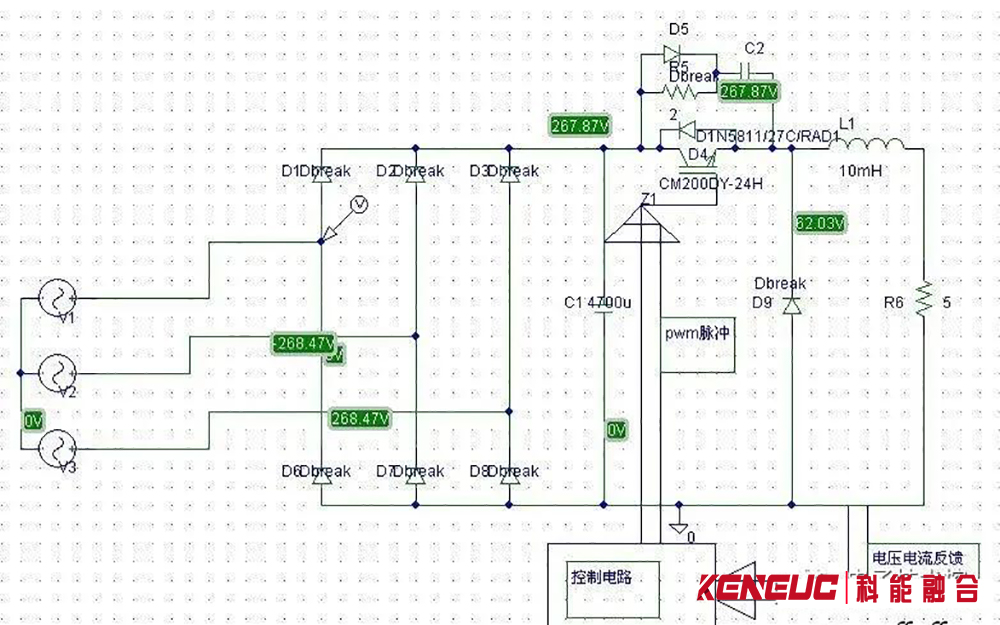

1000w逆变器电路图
2. 1000W电子白金机逆变器如何制作
简单的一种逆变器自制方法，很容易的，基本不用调试，安装好元件就可以工作了。自制6V转交流220V逆变器电路一、逆变器电路原理晶体管V，变压器T的N1、N2绕组和电容器C构成变压器耦合LC振荡电路。电位器RP和电阻R为振荡管提供偏置电流。
二、元器件及制作 V选用3DD59A，R用1/4W的普通电阻，C选用0.22μF/50V，变压器需自制，N1、N2绕组用?0.9mm的漆包线，N3绕组用0.67mm的漆包线，绕组框架可用1mm厚的硬纸板制作，磁芯最好用铁氧体U型或环型，如没有，就用普通E型或F型硅钢片代替，直流电流G用6V蓄电池。
三、安装要求 只要元器件良好，安装无误，即可调试，通电后调节RP可以控制电路的输出功率。若电路不起振，可能是反馈绕组极性问题，用极性判别法进行判别或将绕组N1或N2反接后再试，图中有“·”标志的为同名端。当电网停电时，本电路输出频率为50Hz，电压为220V±5%的交流电，对用电设备保证临时供电。
3. 用12V的逆变器1000W220V能用做电鱼机吗?
当然，但是需要改装。你的逆变器输出应该是220V正弦交流电。而电鱼机输出是几十到几百赫兹峰值220V左右的脉冲直流电。所以要加装后级电路，整流--虑波---用可控硅或场效应管控制脉冲输出，方可。
1000w逆变器电路图
