在利用直流输入型ADC对来自传感器的毫伏级交流信号（＜700mV）进行采样前，常需要对微弱信号进行整流、放大；在对来自精密电压互感器、电阻分压器及变送器的较小信号（4V～10V)进行采样处理前，也要进行整流、滤波，以合乎后续测量电路对信号的要求。

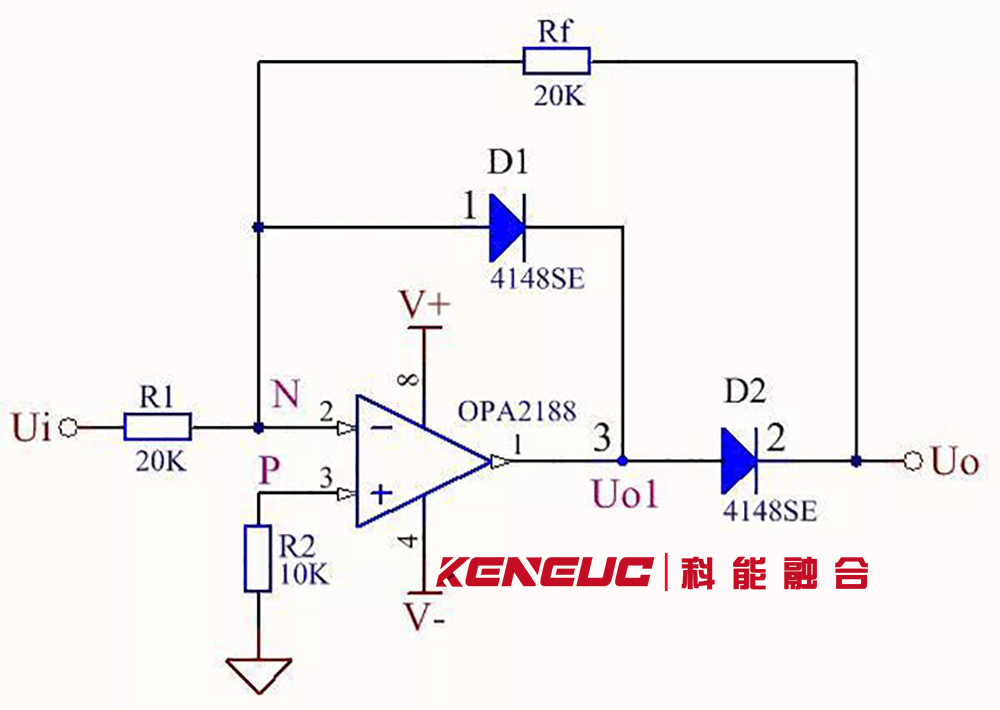

图二正半波反相输出检波电路
将图二的中二极管反向，就可得到负半波反相输出的半波精密整流电路，如图三所示。
2.Ui＜0且丨Ui丨很小时，与前述类似，D1、D2均截止，运放处于开环放大状态。丨Ui丨稍大一点点，运放就会输出较大正值，只要Uo1大于0.7V，就使D2导通，D1截止。D2和Rf串联引入负反馈，此时电路相当于反相比例运算电路，Rf=R1时输出为：Uo=-Rf/R1*Ui=-Ui综合1、2两点，该电路传输特性为：Uo=0(Ui＞0)；Uo=-Ui(Ui＜0)。负半波反相输出，整流输出的平均值为正值。
在测控系统中，更为常用的是精密全波整流电路，其需要用两个运放单元，一个作精密半波整流，另一个完成全波信号的合成。如图五所示，它由图二检波器和图四反相加法器组成。
（1）Ui＞0时，根据前述结论和图示参数，Uo1=-Ui；此时Uo=-Rf/R4*Ui-Rf/R5*Uo1=-Ui+2Ui=Ui=丨Ui丨;
（2）Ui＜0时，Uo1=0V;
此时Uo=-Rf/R4*Ui-Rf/R5*0=-Ui=丨Ui丨。
综合(1)、(2)可知Uo=丨Ui丨，图五电路能完成全波整流功能。
工程实践中，常需要把整流后的脉动直流电变成平滑稳定的直流电，以满足测量和控制的要求。图六为实用的带输出滤波和输入缓冲的精密全波整流电路。
图一反相比例运算电路

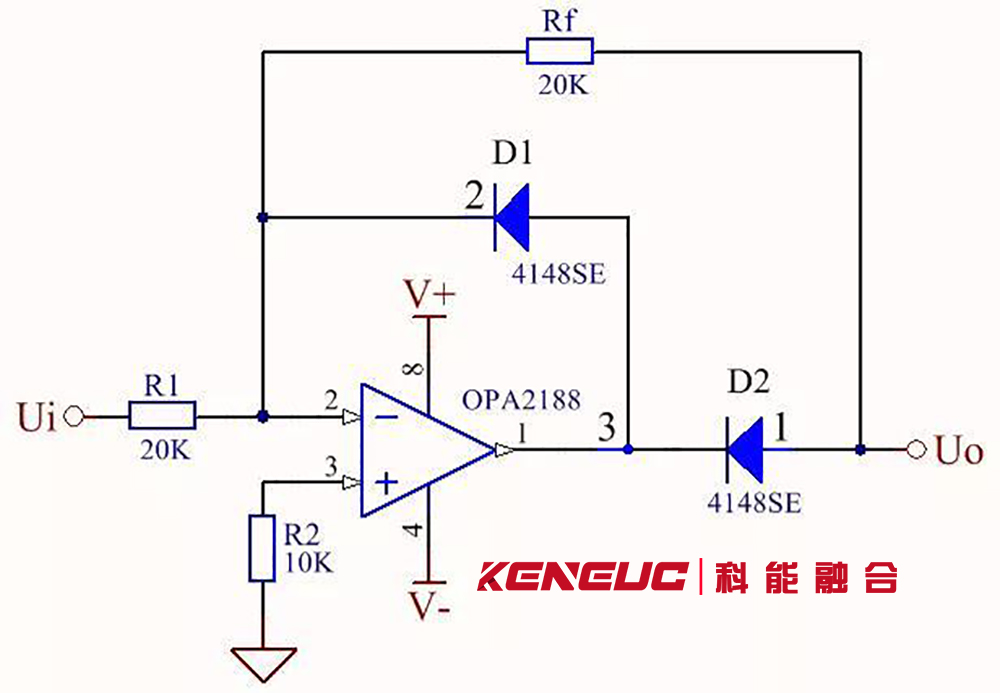

图三负半波反相输出整流电路
1.Ui＞0且很小，处于微伏级时，D1、D2均未导通，运放处于开环线性放大状态，OPA2188开环放大倍数大于120dB，Ui稍大一点点，运放就会输出较大的负值，使D1导通、D2截止。D1导通使运放进入深度负反馈状态，N点为虚地点，D1将运放输出Uo1钳位在-0.7V左右，如没有D1,运放将负向饱和输出，影响转换速度；D2截止且N点虚地，Rf中无电流，Uo=0。

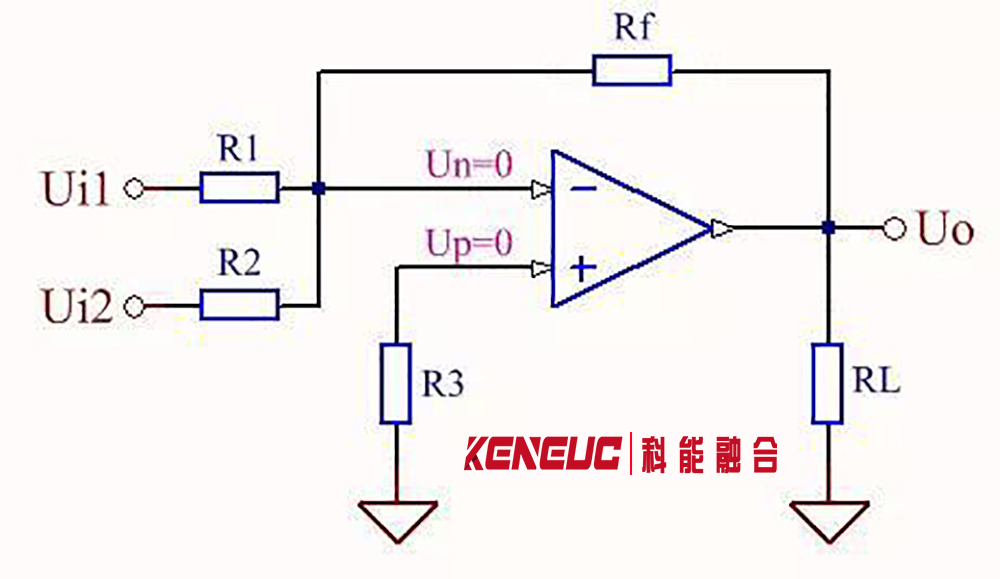

图四反相比例加法电路
图四为反相比例加法电路，输出Uo为Ui1、Ui2单独作用时的输出之和即Uo=-Rf/R1*Ui1-Rf/R2*Ui2;图中平衡电阻R3=R1//R2//Rf。

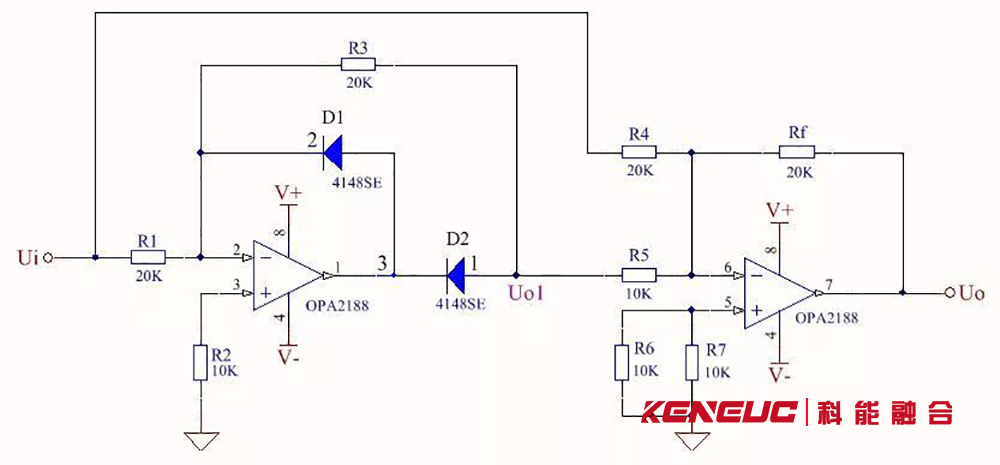

图五有源全波整流电路
在图五所示电路中：

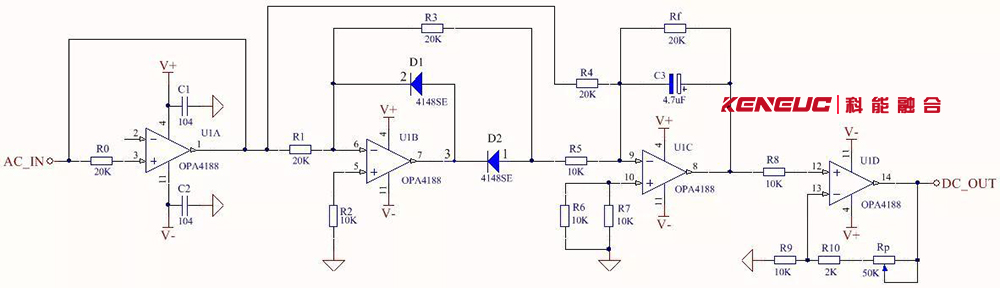

图六实用有源整流滤波电路
图六所示电路中，为降低器件本身对精度的影响，运放应选用低失调电压、零漂移、高开环放大倍数的类型;电阻选用0.1%精度的精密电阻;滤波电容C3选钽电容，且时间常数Rf•C3≥10T，T为信号周期。在利用直流输入型ADC对来自传感器的毫伏级交流信号（＜700mV）进行采样前，常需要对微弱信号进行整流、放大；在对来自精密电压互感器、电阻分压器及变送器的较小信号（4V～10V)进行采样处理前，也要进行整流、滤波，以合乎后续测量电路对信号的要求。
