1. （ 1 ）门电路
门电路可以看成是数字逻辑电路中最简单的元件。目前有大量集成化产品可供选用。最基本的门电路有 3 种：非门、与门和或门。非门就是反相器，它把输入的 0 信号变成 1 ， 1 变成 0 。这种逻辑功能叫“非”，如果输入是 A ，输出写成 P=A 。与门有 2 个以上输入，它的功能是当输入都是 1 时，输出才是 1 。这种功能也叫逻辑乘，如果输入是 A 、 B ，输出写成 P=A·B 。或门也有 2 个以上输入，它的功能是输入有一个 1 时，输出就是 1 。这种功能也叫逻辑加，输出就写成 P=A ＋ B 。 把这三种基本门电路组合起来可以得到各种复合门电路，如与门加非门成与非门，或门加非门成或非门。
数字集成电路有 TTL 、 HTL 、 CMOS 等多种，所用的电源电压和极性也不同，但只要它们有相同的逻辑功能，就用相同的逻辑符号。而且一般都规定高电平为 1 、低电平为 0 。
2. （ 2 ）触发器

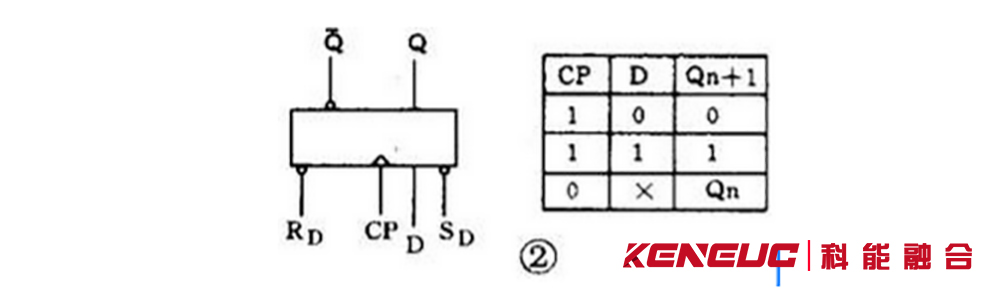

触发器实际上就是脉冲电路中的双稳电路，它的电路和功能都比门电路复杂，它也可看成是数字逻辑电路中的元件。目前也已有集成化产品可供选用。常用的触发器有 D 触发器和J—K 触发器。D 触发器有一个输入端 D 和一个时钟信号输入端CP ，为了区别在 CP 端加有箭头。它有两个输出端，一个是 Q 一个是 Q ，加有小圈的输出端是 Q 端。另外它还有两个预置端 R D 和 S D ，平时正常工作时要 R D 和 S D 端都加高电平 1 ，如果使 R D =0 （ S D 仍为 1 ），则触发器被置成 Q=0 ；如果使 S D =0 （ R D =1 ），则被置成 Q=1 。因此 R D 端称为置 0 端， S D 端称为置 1 端。 D 触发器的逻辑符号见图 2 ，
脉冲起控制开门作用，如果CP=0 ，则不管 D 是什么状态，触发器都维持原来状态不变。这样的逻辑功能画成表格就称为功能表或特性表，见图 2 。表中 Q n+1 表示加上触发信号后变成的状态， Qn 是原来的状态。“ X ”表示是 0 或 1 的任意状态。有的 D 触发器有几个 D 输入端： D 1 、D 2 „ 它们之间是逻辑与的关系，也就是只有当 D 1 、D 2 „ 都是 1 时，输出端 Q 才是 1 。
