1. 一、教材知识点：摘自《1H413020电气工程安装技术》
1. 配电装置安装前的检查（P78）
（1）包装及密封应良好，设备和部件的型号、规格、柜体几何尺寸应符合设计要求。备件的供应范围和数量应符合合同要求。柜体应有便于起吊的吊环。（2）柜内电器及元部件、绝缘瓷瓶齐全，无损伤和裂纹等缺陷。接地线应符合有关技术要求。
（3）柜内设备的布置应安全合理，保证开关柜检修方便。柜内设备与盘面要保持安全距离。
（4）配电装置具有机械、电气防误操作的联锁装置。机械联锁装置不允许采用钢丝。
（5）配电装置内母线应按国标要求标明相序色，并且相序排列一致。
（6）技术文件应齐全，所有的电器设备和元件均应有合格证，关键部件应有产品制造许可证的复印件，其证号应清晰。
2. 二、补充知识点
1、什么是配电装置
配电装置的功能是正常运行时用来接受和分配电能，发生故障时通过自动或手动操作，迅速切除故障部分，恢复正常运行。可以说，配电装置是具体实现电气主接线功能的重要装置。2、配电装置的组成有哪些？
配电装置分为高压配电装置和低压配电装置（1）高压配电的主要设备有：
从左到右，进线柜——计量柜——PT柜——变压器柜（出线柜）——母联——变压器柜（出线）——PT柜——计量柜——进线柜，1路和2路高压柜是以母联柜为中心对称分部。
1）进线隔离柜：即内置高压隔离开关，保证高压电器及装置在检修工作时的安全。
2）高压进线柜：即内置高压断路器，主要是分断、闭合电路，有继电保护功能。
3）压变柜（PT柜）：即内置电压互感器，是将10kV电压变换成100V，提供仪表和二次控制回路的操作电源。
4）计量柜：即内置电压互感器、电流互感器，电能计量表等，计量电能消耗量。
5）馈电柜：即出线柜，配电至变压器。
6）联络柜：即操纵两路高压母线的联通或断开。
7）直流屏：即把交流电源转化为直流电源为高压设备和二次回路提供操作、测量、保护用的直流电源。

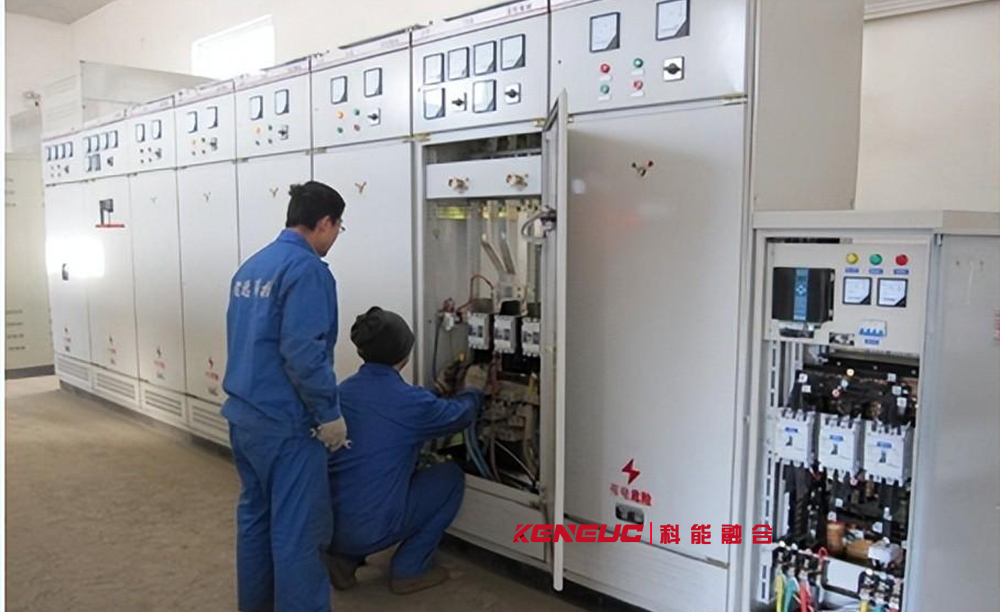

1）变电所和配电室内：低压进线柜、馈线柜、联络柜、电容补偿柜、低压配电柜、控制柜等；

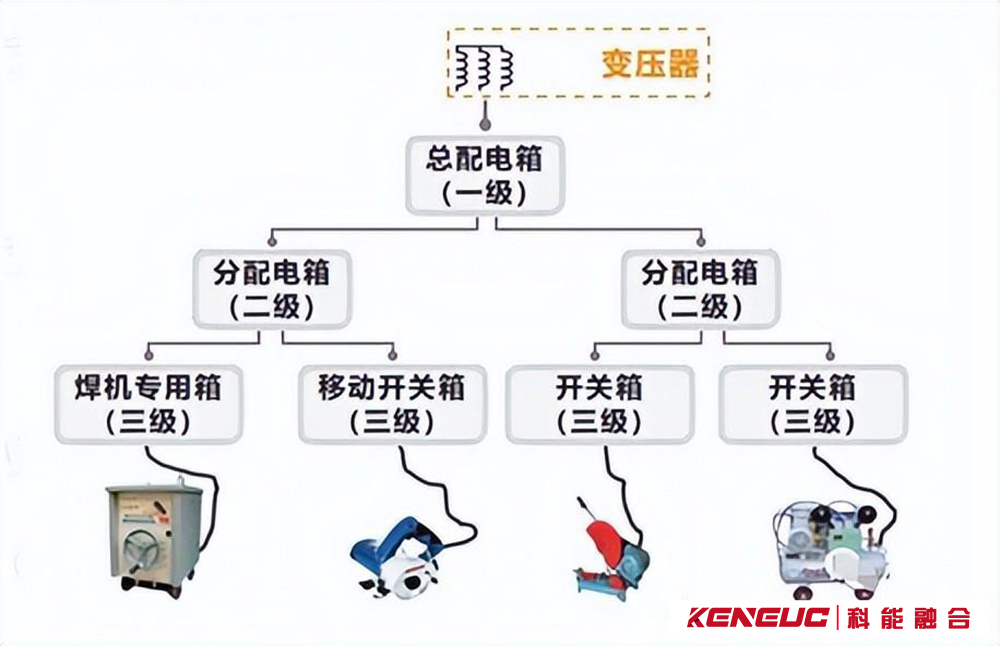

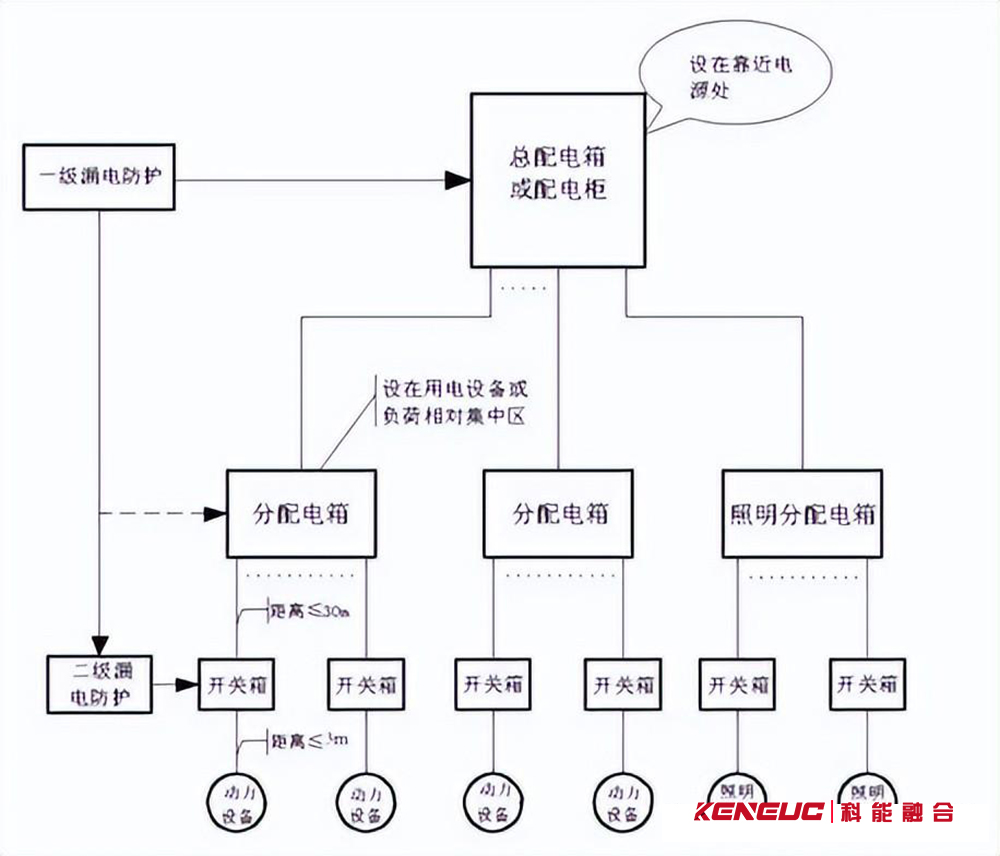

施工临时用电“三级配电、二级保护。”“一机一闸一保护”

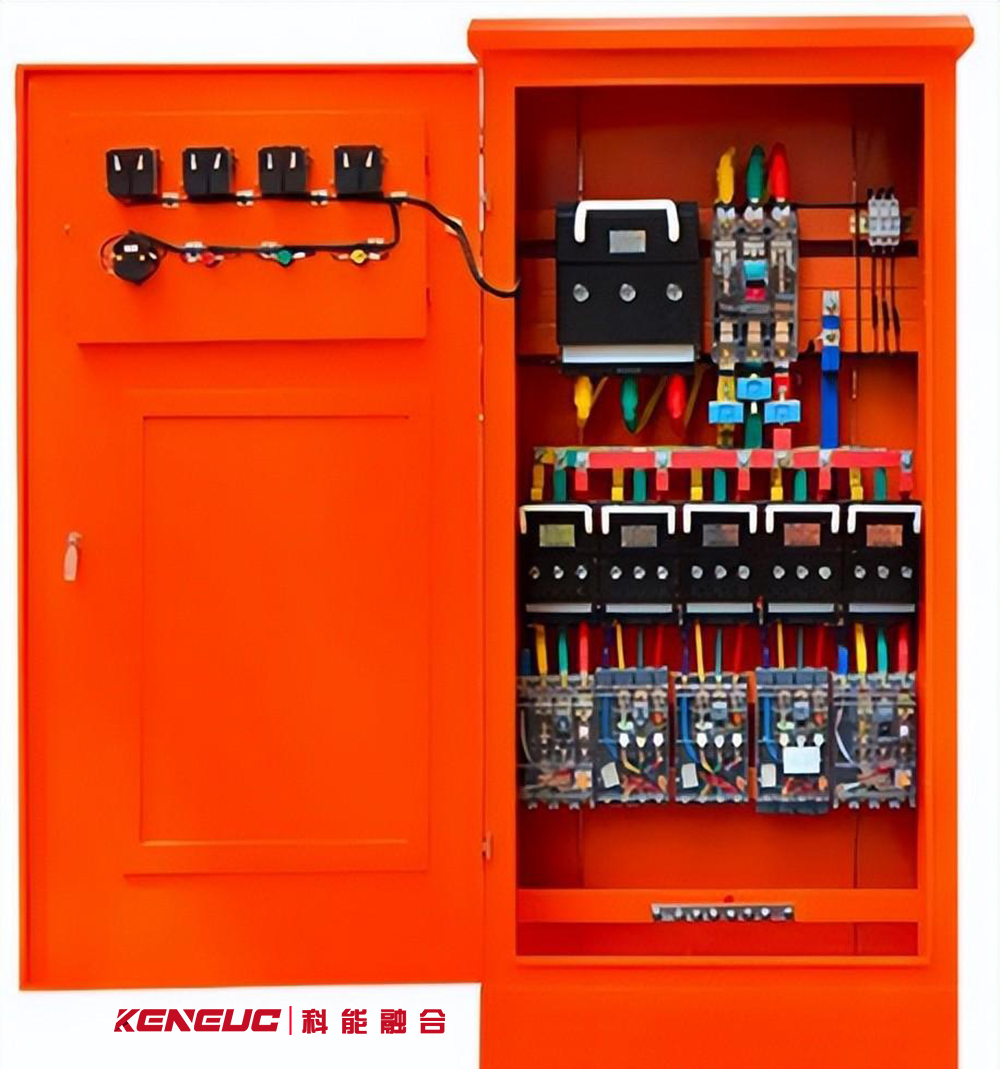

一级配电箱：
就是指的总配电箱。一般位于低压配电室内。箱内主要元件有：有功电度表、应急断电手柄、总隔离熔断开关、分路隔离熔断开关、分路漏电开关、工作零线排（N线）、保护接零排（PE线）、电箱门接地线、电压表、电流表等。

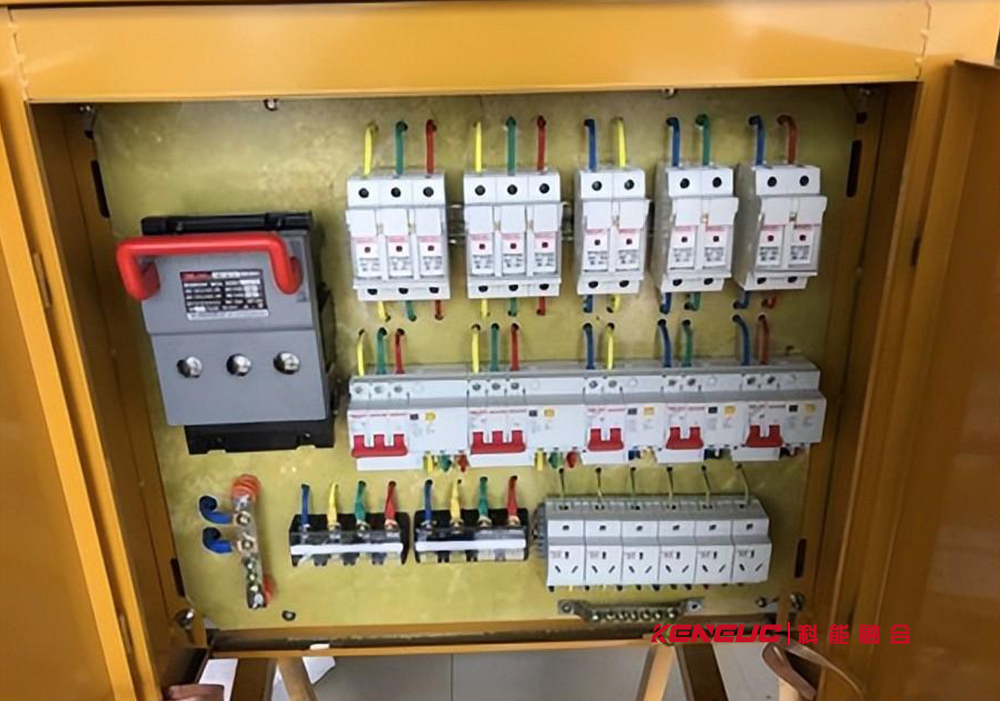

二级电箱
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。箱内主要元件有：总隔离熔断开关、分路隔离熔断开关、分路漏电开关、接线端子、工作零线排（N线）、保护接零排（PE线）、电箱门接地线等。

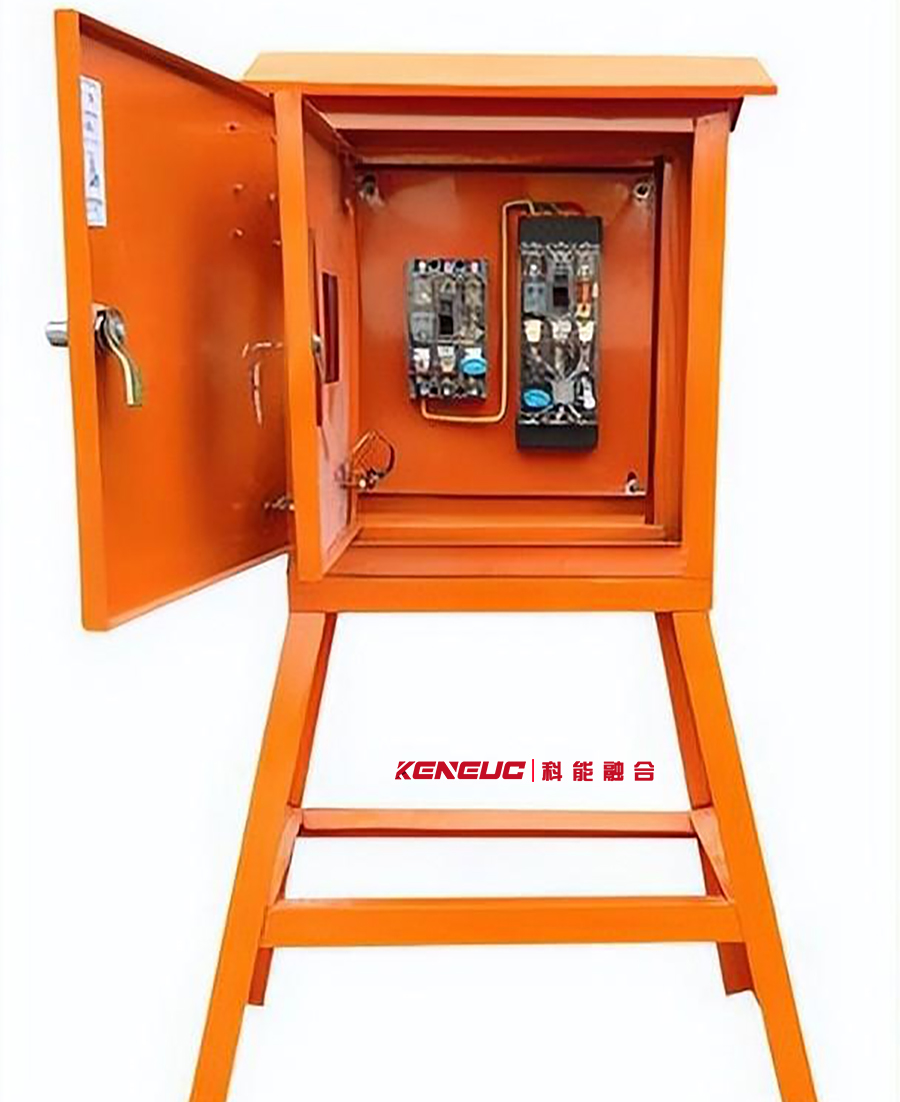

三级配电箱（开关箱）
三级配电箱就是开关箱，只能负责一台设备。所谓的“一机一闸一箱一漏”就是针对开关箱而言的。箱内主要元件有：隔离熔断开关、漏电开关接线端子、工作零线排（N线）、保护接零排（PE线）、电箱门接地线。
