红光笔、光功率计、OTDR有什么不同？

只要做过光缆施工的，一定会经常接触红光笔、光功率计、OTDR（光时域反射仪）这几种设备。
这三种设备里面，红光笔应该是应用最普遍的，它的特点是便于携带，即开即用。把红光笔怼到光缆这头的光纤上，调节按钮为一直发光或者脉冲式发光，光缆另外一头安排个人盯着，看到光纤头子有光就是通了。红光笔用起来很方便，既可以测试光纤的通断，也可以在没有标记的情况下查找光纤两头对应的线序。

红光笔使用简单，但作用也很简单，只能测通断，而没有数据的反映。所以严谨标准的光纤测试场合，就需要用光功率计和OTDR（光时域反射仪）了。两者确实有一些功能是相同的，比如测试光损耗，但是有其不同的适用场合。

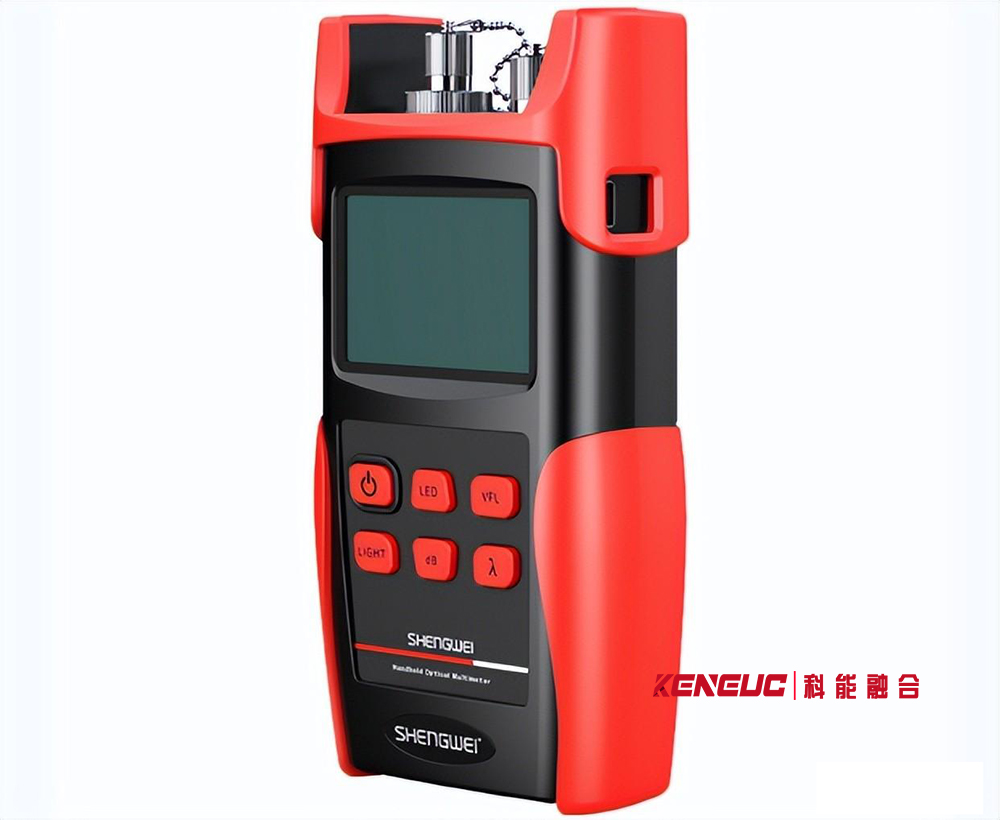

光功率计用于通过一段光纤测量绝对光功率或相对光功率损失。在光纤系统中，光功率的测量是最基本的，就像电子学中的万用表一样。在光纤测量中，光功率计是一种常用的重载计。光功率计通过测量发射机或光网络的绝对功率来评价光学器件的性能。光功率计与稳定光源相结合，可以测量光纤链路的连接损耗，检查光纤链路的连续性，帮助评估光纤链路的传输质量。
使用光功率计在现场检测，先插上跳线，测试一下光端机/光模块的发光功率；再把光纤这头接上光端机/光模块/光源，然后跑到那一头插上光功率计，看看光损耗有多大。只能看到达标或者不达标的结果。
光时域反射仪（英文简称：OTDR）是通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。它是根据光的后向散射与菲涅耳反向原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，主要可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，已经成为光缆施工、维护及检测中必不可少的工具。
使用OTDR的话，可以知道光纤损耗多大，更重要的是还可以定位故障点，用OTDR一打，这条光纤哪里断了，哪里有明显的台阶，哪里熔接有问题，哪里又折弯，测试长度故障距离一目了然，可以有针对性地整改。
