带通滤波器,而这四种滤波器又统称为有源滤波器。下面单独谈一下这个高通滤波器的工作原理与运用。

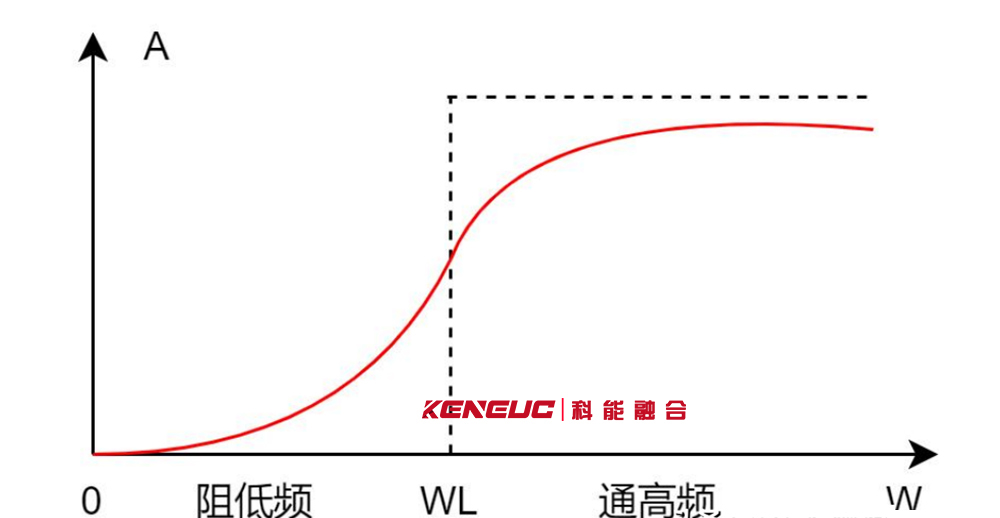

高通滤波器的特性:允许通过高频信号,衰减低频信号。如下图所示,当信号处于低频段的时候幅频特性如下:

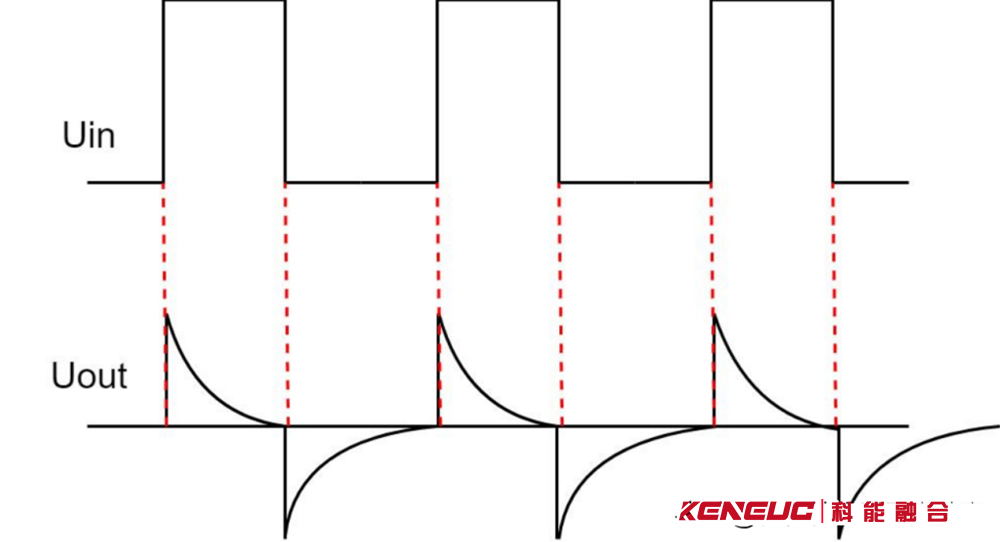

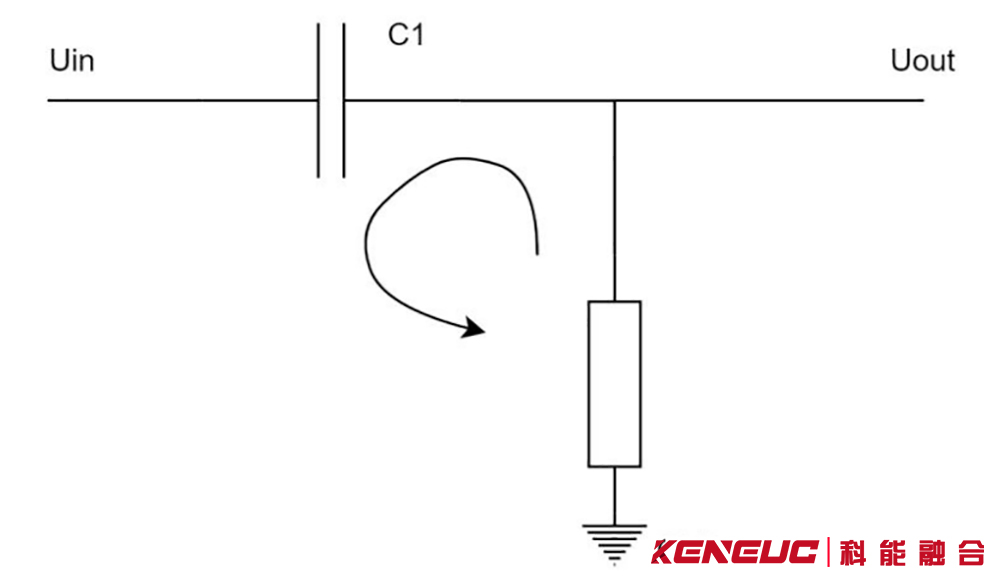

从电路分析,当一个输入信号冲出瞬间,由于电容两端电压不能突变,此时就可以把电容看成一个短路,流过的脉冲全部留到了电阻上,电阻的电压也就变得最大,但是对于微分电路来说,因为时间常数远小于输入信号的脉冲宽度,所以很快电容就开始充电,由于电容两端的电压不能马上突变,所以电容还在充电,这时候电容充电满了,充满之后,电容就成了开路状态(同时 Uout 也是 0),也就是断开了输入,这时输入脉冲就会断开消失,而变成开路的结果就是没有电流流过电阻,电阻上面就没有电压,就是相当于输入端接地。
观察电压的输入极性,左边是正右边是负,那么这个时候电阻上的电压还是最大,只不过变成了最大的负电压。这个时候开始放电,放电的同时电容两端的电压不能突变,那么这个时候,电阻上的电压还是最大,然后快速放电(由于时间 T 很小),放完之后,等待下一次的脉冲过来,此时 Uout 还是 0。

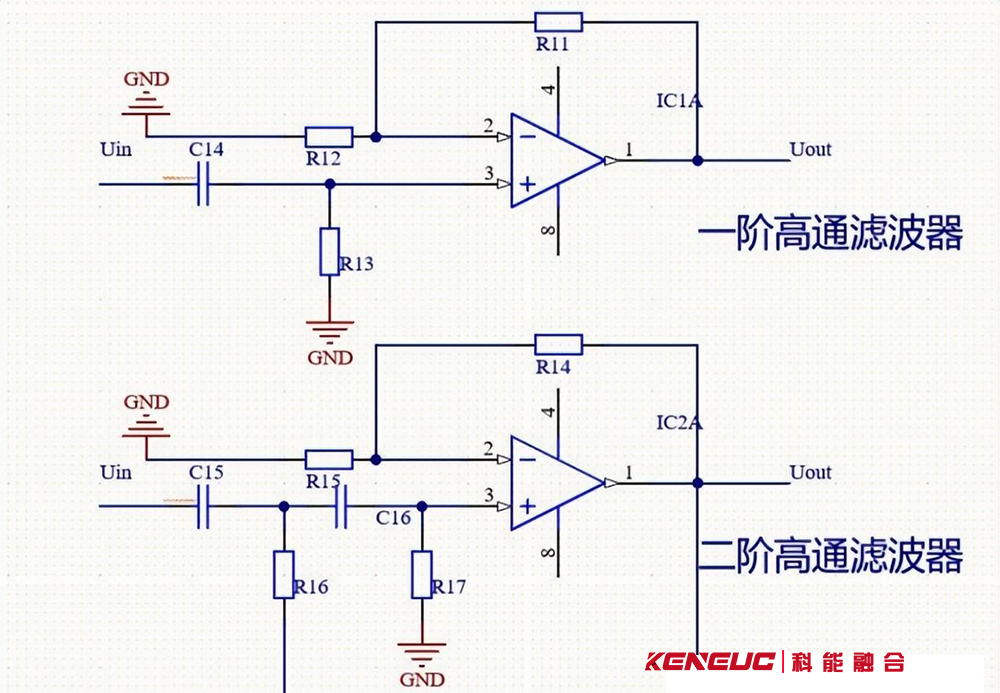

同样,在弄清楚微分电路之后,再看高频滤波器电路就会一目了然,下面是小编绘制的两个高通滤波器电路:一阶高通滤波器和二阶高通滤波器。
