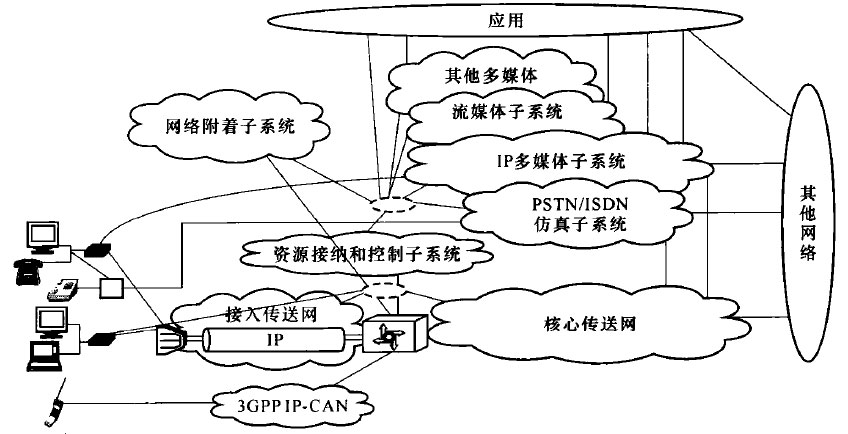

由下图可见，TISPANNGN网络体系由PSTN/ISDN仿真子系统(PES,PSTN/ISDNEmulationSubsystem)、IP多媒体子系统(IMS入流媒体子系统(StreamingSubsystem入网络附着子系统(NASS,NetworkAttachmentSubSystem)、资源和接纳控制子系统(RACS,ResourceandAdmissionControlSubsystem)等网络功能组成。
(1) PSTN/ISDN仿真子系统
PSTN/ISDN仿真子系统为连接到IP网（经过网关）的传统电话终端提供仿真的PSTN/ISDN网络业务，从而使PSTN/ISDN终端用户在接入到NGN时感受不到服务的差别。相对千PSTN/ISDN仿真，TISPANNGN还提出了PSTN/ISDN模拟(PSS,PSTN/ISDNSimulationSubsystem)业务概念，它是指为IP电话终端提供模拟的PSTN/ISDN业务，但提供的语音补充业务要比PES少。从应用层面来看，NGN应当提供IMS业务，也应提供PSTN/ISDN的业务，因而需要仿真和模拟PSTN/ISDN已有的业务。
(2) IP多媒体子系统
IP多媒体子系统主要使用3GPP的IMS的核心网络作为核心控制系统，由提供IP多媒体业务（语音、视频、文本、聊天等）的、构架在分组传送网上的所有核心网单元构成。与IMS相关的实体包括CSCF、MGCF、MRF等，完成的任务和功能与3GPPIMS完全一样。
(3)流媒体子系统
流媒体子系统是为视频点播、远程教学、交互游戏、IPTV等业务的广泛开展而设置的。随着宽带接入技术的成熟，网络传输的瓶颈正在被打破，实时的高质量流媒体传输已成为可能，这为流媒体的发展奠定了良好的基础。同时，音频和视频编解码技术的进步和网络流媒体协议的标准化也使得流媒体的广泛应用成为可能，基千流媒体传输的应用得到了越来越多的重视，流媒体已经在一定程度上改变了人们使用网络的方式。
(4)其他多媒体子系统
其他多媒体子系统包括的种类较多，例如内容广播子系统等。内容广播子系统向一组NGN终端提供多媒体内容的广播，例如电影、电视等。
(5)网络附着子系统
网络附着子系统实际上是接入网的功能，负责提供用户和终端的IP地址分配、用户的认证和鉴权、根据用户属性进行接入网资源配置、用户位置管理等功能。目前，TISPAN重点研究NASS的内部结构与接口、外部接口以及与业务系统和RACS子系统的互通。NASS子系统的引入使得固定终端具备游牧特性成为可能。
(6)资源和接纳控制子系统
资源和接纳控制子系统主要提供接入控制、资源预留、策略控制(QoS控制）和关口控制(NAT转换控制）功能，包含NAPT(网络地址端口转换）控制和DSCP(DiffServ代码点）标记。接纳控制根据运营商的具体策略规则和资源，校对被请求的带宽是否与预定的带宽和用户使用的带宽一致，在应用层做出是否接纳的决定。RACS的内部结构和接口是目前研究的热点。TISPAN将3GPP定义的Gq接口功能进行了扩展。
(7)公共部件
公共部件，即几个子系统共用的部件，包括计费功能、用户账单管理和安全管理等。公共部件可以由一个或儿个子系统接入，主要包括归属用户服务器、签约定位功能实体和应用服务器等。
由上述可见，TISPANNGN是一个基于3GPPIMS概念发展起来的网络架构，但它支持的网络和业务要远远多于3GPPIMS。
