信令链路功能概述

作为第2级的信令链路功能与第1级信令数据链路，共同保证在直连的两个信令点之间提供一可靠的传送信令消息的信令链路。

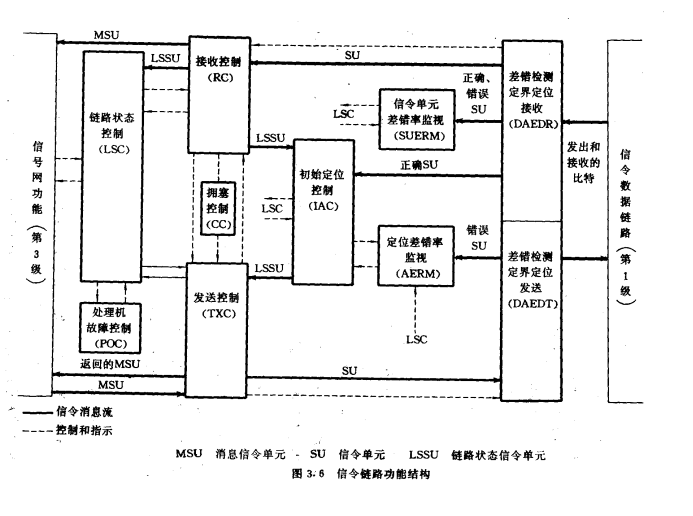

            信令链路功能包括信令单元分界、信令单元定位、差错检测、差 、错校正、初始定位、处理机故障控制、差错率监视和流量控制。这些功 能均由链路状态控制协调工作。图3.6表示了处于第1级和第3级 之间的信令链路功能结构，以及各功能块之间的相互联系。这种相互 联系包括信令消息流和/或控制与指示信息的传送，前者用粗实线表 示，后者用虚线表示。
以下对信令链路功能作简要说明。
1. 信令单元分界
            一个信令单元的开始和结束用标志码来分界。结尾的标志码通 常又是下一个信令单元的开始标志码。在某些情况下,例如信令链路 过负荷，可以在相邻的两个信令单元之间产生多个标志码。信谷链路 终端必须能够接收和识别这些不同的情况。
            标志码的码型为01111110,必须保证在信令单元的其它部分不 会出现这种码型。为此，发送端应在5个连1之后插入1个零，接收 端则应在检出标志码后作5个连1后的删零操作。
2. 信令单元定位
            从图3.6可以看出，信令单元定界与定位是结合在一起的。这里 的定位是指在信令链路开通业务的情况下是否失去定位。如果收到 了不允许出现的比特码型（多于6个连1）,或信令单元超过了规定 的最大长度时，就认为是失去定位。失去定位将导致转入信令单元差 错率监视过程工作方式。
3. 差错检测
            差错检测的作用是发现信令单元中的比特流在传送过程中是否 出错。差错检测功能由信令单元最后的16位比特校验码完成。在信 令链路的发送端,将信令单元校验码之前的比特按规定的算法进行
运算,产生校验码。在信令链路的接收端，用对应于发送端算法的专 门规则，对收到的信令单元，包括校验比特进行运算。如果按同一算 法运算后，收到的校验比特与信令单元校验码之前的比特不相对应, 就检出了差错。有差错的信令单元应予舍弃。
