我们关心的是交换网络内部的阻塞率，即一定的入端与出端之间的阻塞率。为便于计算阻塞率，可按照整个网络结构找出在一定的出入端之间的所有可能的通路及其连接方式,也就是找出通路图。
找出通路图的步骤如下：
①在网络结构图中标明某一指定的入端和出端。可选取最上一个入端和最下一个出端。
②标明指定的出入端之间所有可能的通路。可在网络结构图中用粗线标出。
③将粗线所示的通路从网络结构图中分离出来,将涉及的每个接线器简化表示为小圆点，并略去入端的进线和出端的出线，就得到通路图。

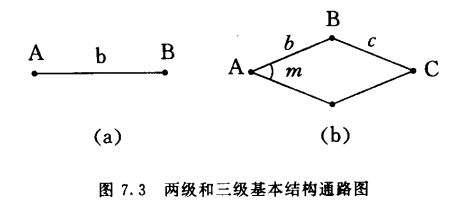

先以图7.1和图7.2中的两级和三级基本互连结构为例，说明其通路图。在图7.1和图7.2中，已将最上一个入端和最下一个出端用粗线标出，按以上步骤可得到示于图7.3(a)和(b)中的通路图。在通路图中的A、B、C对应于原有的各级接线器，久c表示对应的每条链路的话务量。在本章中,我们将A点至B点间的链路称为B(级)链路或A—B间链路，有时也称为从A点接出的链路，其余各级链路的称法类推。

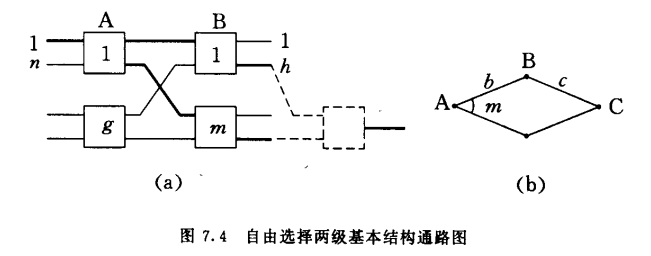

从图7.3可以看到，两级基本结构的通路图只有由一级链路组成的一条通路，阻塞率之大可想而知。实际上，阻塞率就是该链路上的负荷久因此，两级基本结构通常不用作整个交换网络或交换网络中独立进行条件选择的部分网络。如果要降低阻塞率，可有两种方法。一种是B级出线不是指定选择而是自由选择，也就是B级出端不予指定，这曾广泛应用于模拟交换机的选组级。当最后一级(现在是B级)是自由选择时，可假设在最后一级之后又增加一虚拟级，并将所有可自由选择的出端连接到虚拟级，而虚拟级出端为指定选择，则仍可由前述方法来获得逋路图。对于采用自由选择的两级基本结构,虚拟级的增设和通路图分别示于图7.4(a)和(b)。通路图与图7.3(b)相同，为m支并接的两级链路,相当于指定选择的三级网络结构。
