1. TR-069 介绍
TR-069 是由 DSL 论坛所开发的技术规范之一，其全称为“CPE（客户端设备 Customer Premise Equipment）广域网管理协议”，TR-069 协议描述了一种机制，建立 ACS（自动配置服务器 Auto Configuration Servers）对 CPE 进行安全的自动化配置管理的框架。下图为TR-069 设计图解。

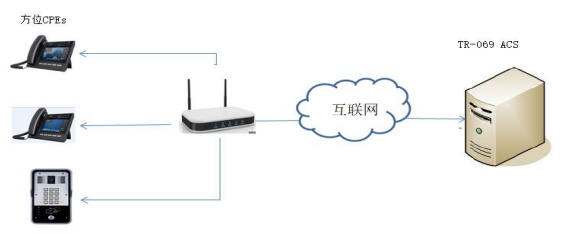

图 2-1 TR-069 图解设计
TR-069 是一种应用层协议，具有广泛的适用性且无访问限制。TR-069 标准允许用户管理通用的所有设备，与设备的类型和制造商等无关，该规范确保了通过网络可以简单、安全的对设备进行远程集中性的管理。
2. 适用型号
本文档适用于 Fanvil 门禁设备和话机设备
2.3. 目标受众
此文档是针对那些想了解 Dial plan 功能是如何改进的公司内部研发或者测试人员。
3. 术语表
ACS 自动配置服务器（Auto-Configuration Server）。这是在宽带网络中负责客户终端设备自动配置，以实现高级服务的组成要素。
CPE 用户端设备（Customer Premises Equipment）。
4. 话机配置 TR-069
话机默认状态下 TR-069 选项是没有开启的，用户可以直接登陆设备的 web 网页进行配置，下面以话机 X6 为例进行配置。
- 使用管理员权限登陆话机的 web 页面
- 点击系统—>自动部署—>TR069

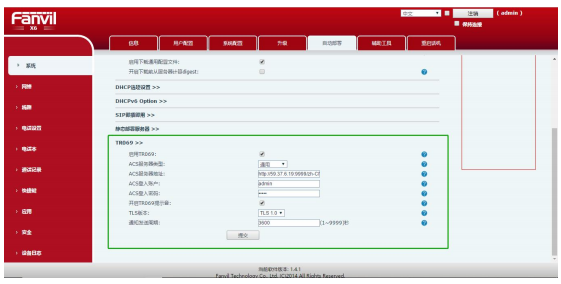

- 在对应的区域中配置相应的参数，如图：3-1

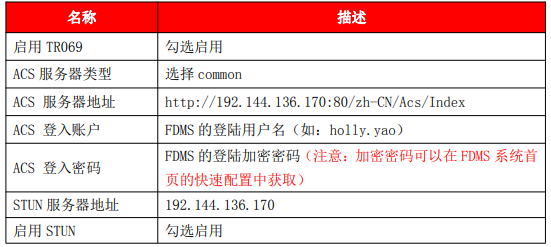

配置项解释：
点击“提交”按钮，即可配置成功
5. 话机支持的 TR-069 RPC 方法

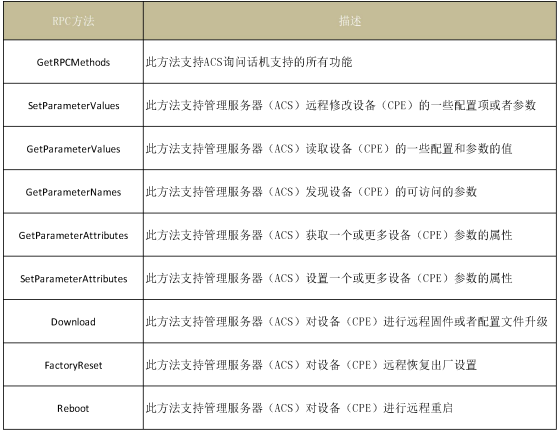

RPC（远程过程调用）方法用于 CPE 和 ACS 之间的双向通信，ACS 通过使用 RPC 方法获取或设置参数来配置和监视 CPE 的参数。下面的表格描述了方位 IP 电话支持的 RPC 方法：
ACS 支持多种功能来使用上述 RPC 方法统一管理一系列 IP 设备，主要的功能主要又以下几点：
- 自动配置和动态业务服务
- 软件和硬件镜像管理
- 状态和性能监控
6. 支持 TR-111
TR-111 是属于 TR-069 协议族的，是 TR-069 功能的拓展。TR-111 标准定义了两种拓展CMWP（TR-069 定义）机制，通过互联网网关，可以增强远程管理通过 LAN 连接的设备的能力。
这两种机制的简要总结如下：
- 设备网关关联：允许 ACS 管理设备通过识别该设备连接的关联网关。
- 通过 NAT 网关连接请求：允许 ACS 使用在 NAT 网关后面运行的设备发起 TR-069 会话。
5.1. 设备网关关联
由于 CPE 没有直接显示在互联网，因此无法直接与 CPE 联系。 这个机制用于将 CPE 与CPE 所连接的网关相关联连接的。这种关联在信息或发现中与 ACS 进行通信 CPE 发送的消息，则 ACS 可以确定网关的身份并与网关建立会话。 连接网关必须符合 TR-111 规范。
5.2. 通过 NAT 网关连接请求
当 CPE 位于 NAT 网关后面并分配一个专用地址，通过 NAT 网关，CPE 必须与 ACS 进行NAT 绑定，那么 ACS 可以启动与 CPE 的会话。 为了完成通信，ACS 必须与用于需要新的基于 UDP 的连接请求机制的 STUN 服务器相关联。
7. TR-069 协议的参数模型
网络架构上包含两种设备类型，因此包含两套数据模型：
- 网络网关设备(Internet Gateway Device)
- 网关下的普通局域网设备(LAN Device)
TR069 协议定义了其中网关设备的数据模型
- 参数名：使用由类似树型的点分层关系组织起来。树干为需要配置的对象，树叶为具体配置参数，所有配置参数都具有是否可读写属性。
- 参数类型：基于 SOAP 的数据类型

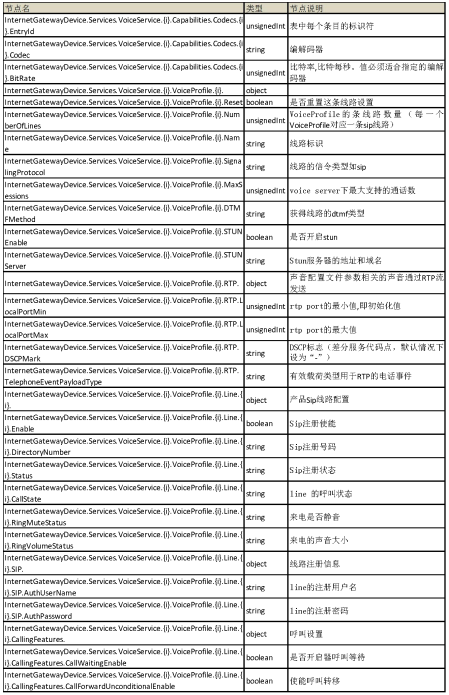

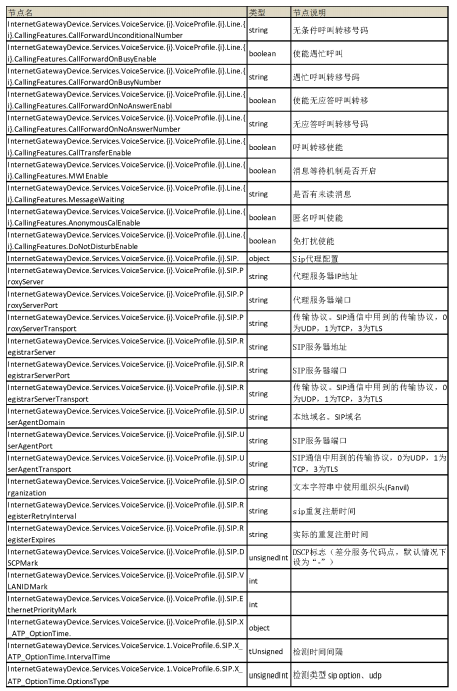

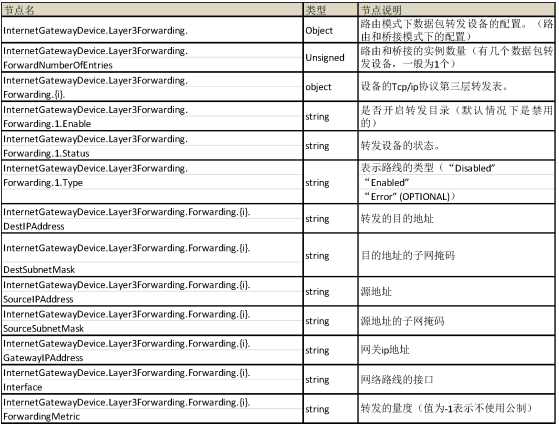

下表列出了方位 IP 设备支持的主要的参数模型。
设备信息：
TR-069 相关信息

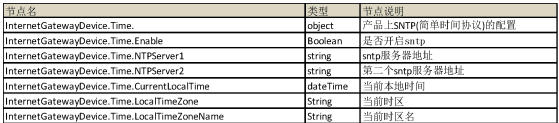

SNTP（简单时间协议）
SNTP（简单时间协议）
路由/桥模式下的设备的配置

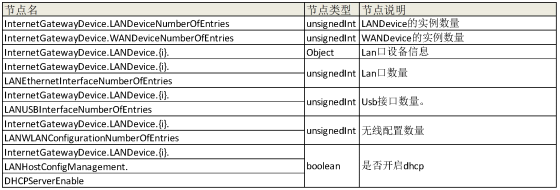

LAN 口设备信息

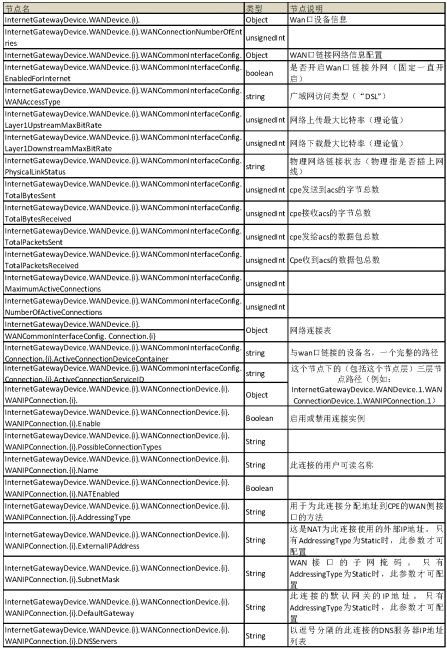

WAN 口设备信息
用户界面信息

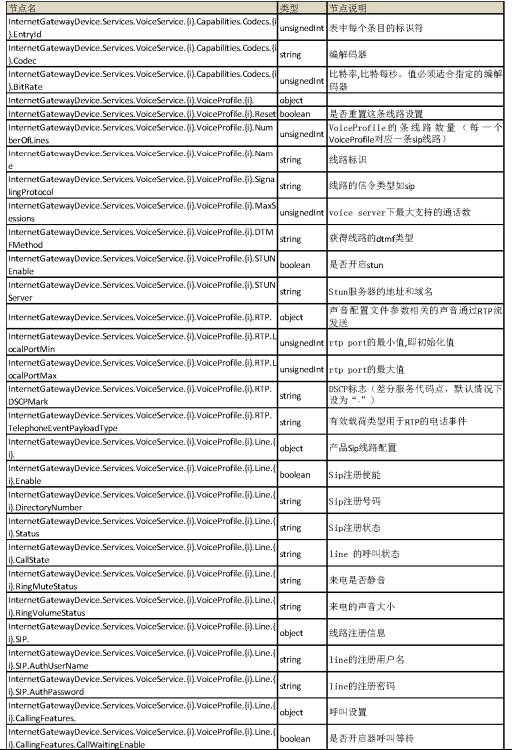

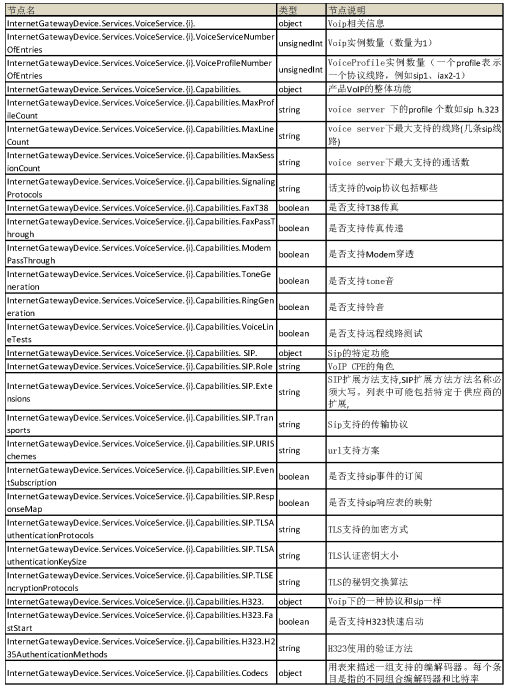

VOIP 相关信息
