为便于理解图11所示结构和前面所讲的基本原理，下面举两个实例作进一步说明。
(1) PDH四次群信号至STM-1的形成过程
如图20所示，PDH四次群信号(139.264Mbit/s)首先进入C-4容器，经速率调整后,输出149.760Mbit/s的数字信号；在VC-4内加入POHC9字节/帧，即576kbit/s)后，输出150.336Mbit/s信号；在AU-4内加入指针AUPTR(9字节/帧，即576kbit/s)后，输出150.912Mbit/s的信号；因为N=l,所以由一个AUG加入段开销SOH(4.608Mbit/s)后，输出155.520Mbit/s的信号，即STM-1信号。
图20 139.264Mbit/s信号至STM-1的形成过程
(2)PDH基群信号至STM-1的形成过程
如图21所示，标称速率为2.048Mbit/s的PDH基群信号先进入C-12作适配处理，再加上VC-12POH便构成了VC-12(2.240Mbit/s)。设置TU-12PTR(说明VC-12相对于TU-12的相位)，经速率调整和相位对准后的TU-12速率为2.304Mbit/s,再经均匀字节间插组成TUG-2(3X2.304Mbit/s)o7个TUG-2经同样的单字节间插组成TUG-3(加上塞入字节后速率达49.536Mbit/s)。进而，由3个TUG-3经单字节间插并加上高阶POH和塞入字节后构成VC-4净负荷，速率为150.336Mbit/s。再加上576kbit/sAU-4PTR就组成了AU-4,速率为150.912Mbit/s。单个AU-4直接置人AUG,N个AUG通过单字节间插并加上段开销便得到了STM-N信号。当N=1时，一个AUG加上容量为4.608Mbit/s的段开销即形成了STM-1的标称速率155.520Mbit/s。
图21 2.048Mbit/s信号至STM-1的形成过程
映射单元基本参数
综上所述，根据图11所示的结构和前面所讲述的基本原理，可以总结归纳出复用映射单元的基本参数（见表5〜表7）。

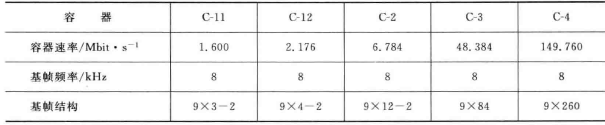

表5 各类容器的主要参数

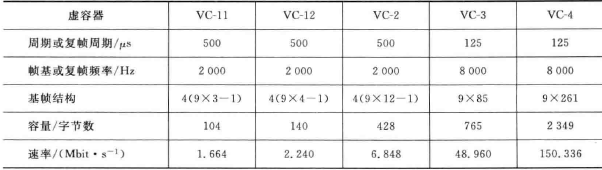

表8.6 各类虚容器的主要参数

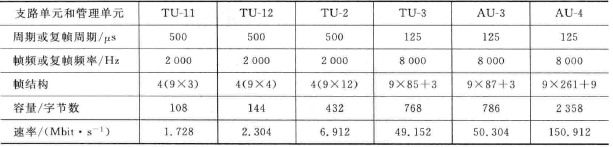

表7 各类支路单元和管理单元的主要参数
