SDH自愈网是基于SDH结构所建立的一种新型网络，它与传统的PDH系统相比，具有控制简便、生存性强等突出特点。在网路实现时，线型、环型和网状型等结构都可作为SDH自愈网的拓扑结构，分插复用器(ADM)和数字交叉连接设备(SDXC)等都可作为其网元而提供组网的灵活性。图22给出了SDH复用技术的逻辑框图。

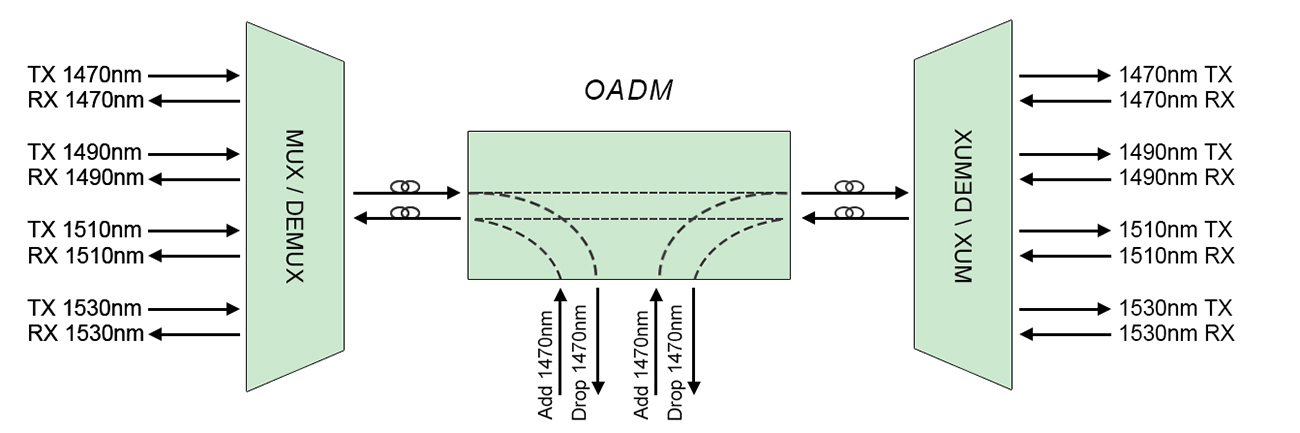

分插复用器(ADM：Add/DropMultiplexer)是SDH网络中最具特色，也是应用最为广泛的设备。它利用时隙交换实现宽带管理，即允许两个STM-N信号之间的不同VC实现互连，并且具有无须分接和终结整体信号，即可将各种G.703规定的接口信号(PDH)或STM-N信号(SDH)接入STMM(M>N)内作任何支路的能力，因此称之为分插复用器。ADM设备在SDH网络中占有重要地位，尤其是在环型网中应用时，以其特有的自愈能力而倍受青睐。
ADM设备的使用主要体现在对信号路由的连接和对信号的复用/解复用上，通常ADM设备应具有支路一群路(上/下支路)和群路一群路(直通)的连接能力。
(1)支路一群路可分为部分连接，如图23(a)所示，以及全连接，如图23(b)所示。两者的区别在于上/下支路仅能取自STM-N内指定的某一个(或几个)STM-1还是可从所有STM-N的STM-1实现任意组合。
图22 SDH复用技术一般化逻辑框图
（2）支路一支路连接功能，如图23（c）所示，则是将支路的某些时隙仅与另一支路的相关时隙相连，而不是像上述结构中与东、西两侧群路相连。将这种具有支路一支路连接能力的ADM设备进行有机的组合，可实现小型数字交叉连接（DCX）设备的功能，如图23（d）所示。

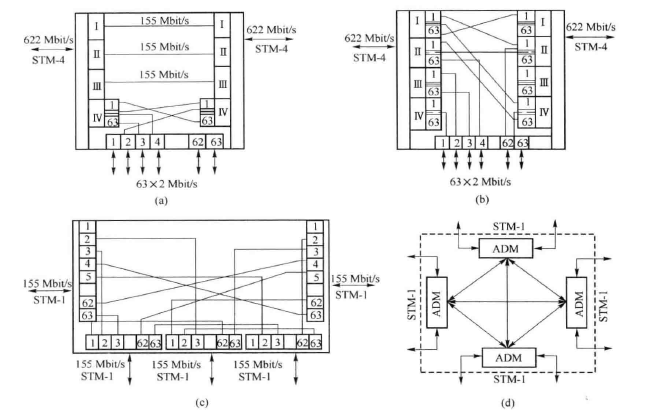

图23 ADM设备的连接能力
另外，ADM设备除了连接能力这一重要性能以外，能够上/下的支路数量也是ADM能力的重要标志。采用ADM环型网络的另一大好处是它的自愈特性，关于这方面的原理将在后面介绍。
